EVAL_MTR_48V20A_GAN

带有 CoolGaN ™晶体管 100 V G3 和 TDI EiceDRIVER ™ 1EDN7126U 的低压电机驱动评估板
用户手册
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVAL_MTR_48V20A_GAN
EVAL_MTR_48V20A_GAN
每件.
用户手册

商品详情

  • Switching Frequency max
    100 kHz
  • Efficiency
    99%
  • Family
    CoolGaN™ EiceDRIVER™
  • Input Voltage
    48 V
  • Output Current
    17 A
受到推崇的
OPN
EVALMTR48V20AGANTOBO1
产品状态 active and preferred
英飞凌封装名称 N/A
封装名 N/A
包装尺寸 N/A
包装类型 CONTAINER
湿度 NA
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称 N/A
封装名 -
包装尺寸 0
包装类型 CONTAINER
湿度 NA
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货

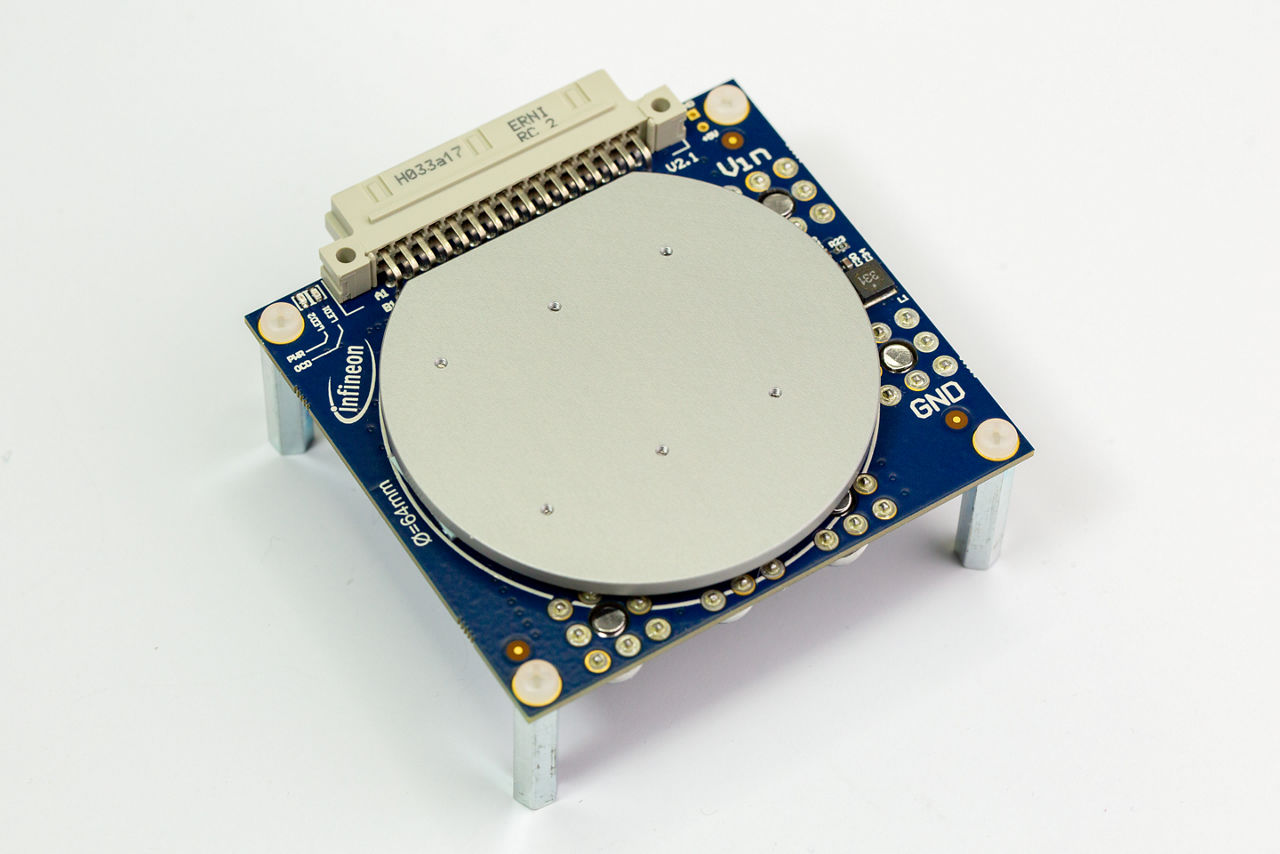

EVAL_MTR_48V20A_GaN 是用于 FOC 电机驱动应用的完整评估板，包括六个半桥配置的 CoolGaN ™晶体管 100 V G3，每个晶体管都使用 TDI EiceDRIVER ™ (1EDN7126G)。三个同相电流传感器采用 XENSIV ™ TLI4971 磁电流传感器，可在任何开关频率下提供精确的相电流测量。

特性

  • 优化的半桥布局
  • 波形连接
  • 直流电压连接
  • 板载温度传感
  • 多种 PWM 输入选项

产品优势

  • 高效率
  • 高功率密度
  • 易于扩展的设计

Bill of Material
