650 V Rapid 1 和 Rapid 2

性能卓越的超高速硅二极管

anchor

概述

我们的 Rapid 1 和 Rapid 2 功率硅二极管是对现有 600 V/650 V 大功率二极管的补充，填补了碳化硅二极管和发射极控制二极管之间的空白。新型 hyper-fast 和 ultra-fast 二极管系列具有出色的效率和可靠性，完美地兼顾了成本和性能。额外提供的 50 V 电压提升了可靠性。

关键特性

  • 大功率 600 V/650 V 二极管
  • 最低的导通损耗
  • 最小电磁干扰
  • 更高的可靠性

产品

关于

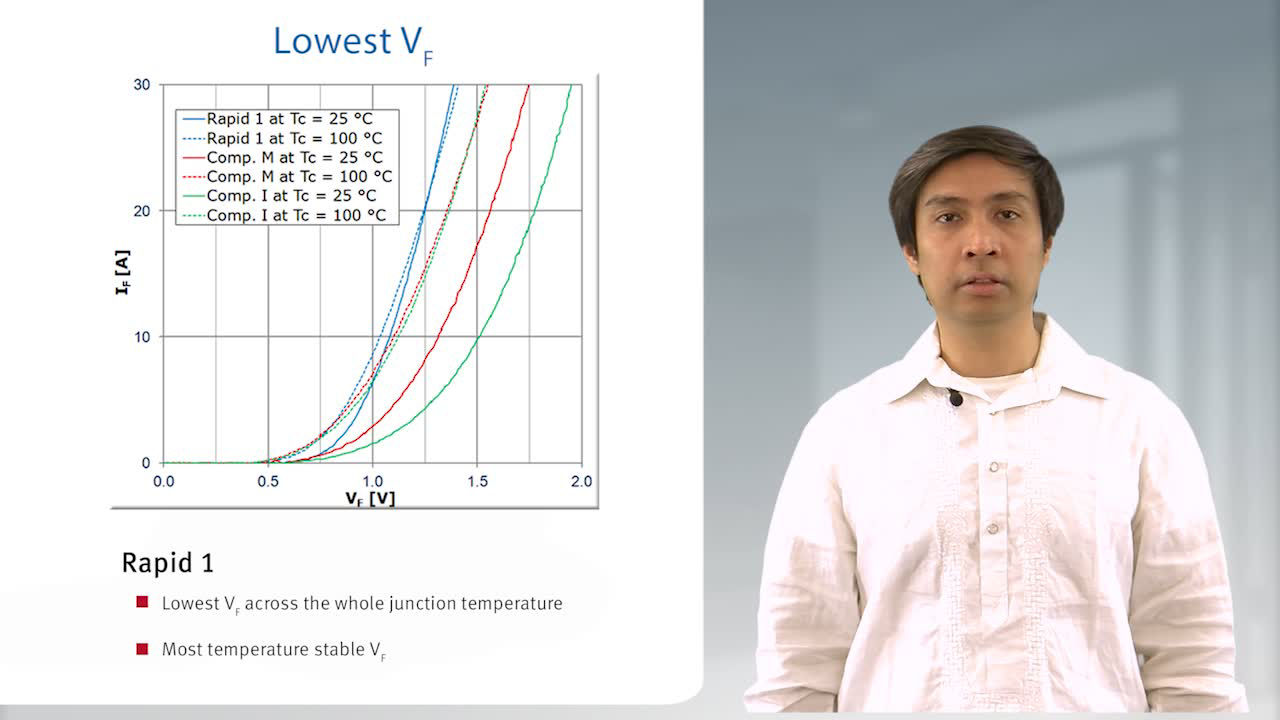

650 V Rapid 1 二极管

Rapid 1 二极管系列具有 1.35 V 稳态的正向电压（VF），可确保最低的导通损耗，并通过软恢复将 EMI 干扰降至最低。这些设备非常适合功率因数校正（PFC）拓扑结构，通常用于空调和洗衣机等大型家用电器。

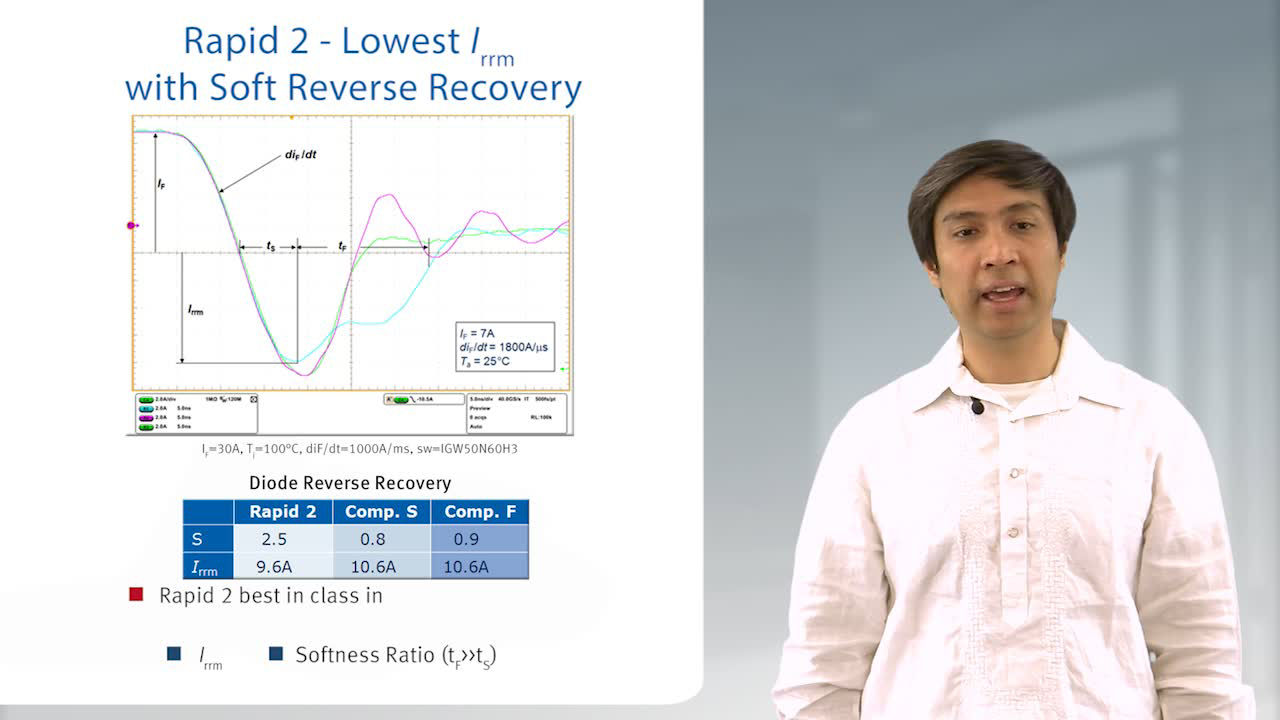

650 V Rapid 2 二极管

Rapid 2 二极管系列专为 40 kHz 至 100 kHz 的开关应用而设计，具有较低的反向恢复电荷（Qrr）和时间（trr），可最大限度地减少功率开关导通损耗引起的反向传导时间，从而提供最高效率。

TO-247 和 TO-220 封装中的共阴极/双阳极配置

采用超薄晶圆技术的快速二极管可实现非常低且温度稳定的正向电压，现采用共阴极和双阳极配置，采用 TO-247 和 TO-220 封装。在共阴极配置下，功率可达 80 A/650 V；在双阳极配置下，功率可达 75 A/650 V，从而优化了设计，使尺寸更紧凑，装配更简便，成本更低。

具有优化 VF 的快速二极管具有 1.35 V 的温度稳定正向电压、最高的 S 因子（用于实现极致柔和度和低 EMI 滤波）、最低的 Irrm（用于降低升压开关的导通损耗），是 18 kHz 至 40 kHz 开关应用的最佳选择。

Rapid 2 二极管具有优化的 Qrr 和 VF，反向恢复时间短，Irrm 最低，因此升压开关的开通损耗最低，反向恢复电荷最小，正向电压比为同类最佳性能，专为 40 kHz 至 100 kHz 的开关应用而设计。

共阴极二极管的拓扑结构

共阴极二极管的拓扑结构包括交错 PFC（服务器、电信、SMPS、空调、太阳能）、二次侧整流(焊接)、稀疏矩阵整流器（UPS）、三电平逆变器(太阳能、UPS)和维也纳整流器(UPS)。

650 V Rapid 1 二极管

Rapid 1 二极管系列具有 1.35 V 稳态的正向电压（VF），可确保最低的导通损耗，并通过软恢复将 EMI 干扰降至最低。这些设备非常适合功率因数校正（PFC）拓扑结构，通常用于空调和洗衣机等大型家用电器。

650 V Rapid 2 二极管

Rapid 2 二极管系列专为 40 kHz 至 100 kHz 的开关应用而设计，具有较低的反向恢复电荷（Qrr）和时间（trr），可最大限度地减少功率开关导通损耗引起的反向传导时间，从而提供最高效率。

TO-247 和 TO-220 封装中的共阴极/双阳极配置

采用超薄晶圆技术的快速二极管可实现非常低且温度稳定的正向电压，现采用共阴极和双阳极配置，采用 TO-247 和 TO-220 封装。在共阴极配置下，功率可达 80 A/650 V；在双阳极配置下，功率可达 75 A/650 V，从而优化了设计，使尺寸更紧凑，装配更简便，成本更低。

具有优化 VF 的快速二极管具有 1.35 V 的温度稳定正向电压、最高的 S 因子（用于实现极致柔和度和低 EMI 滤波）、最低的 Irrm（用于降低升压开关的导通损耗），是 18 kHz 至 40 kHz 开关应用的最佳选择。

Rapid 2 二极管具有优化的 Qrr 和 VF，反向恢复时间短，Irrm 最低，因此升压开关的开通损耗最低，反向恢复电荷最小，正向电压比为同类最佳性能，专为 40 kHz 至 100 kHz 的开关应用而设计。

共阴极二极管的拓扑结构

共阴极二极管的拓扑结构包括交错 PFC（服务器、电信、SMPS、空调、太阳能）、二次侧整流(焊接)、稀疏矩阵整流器（UPS）、三电平逆变器(太阳能、UPS)和维也纳整流器(UPS)。
