EZ-PD™ PAG2S：次级侧控制器

集成了 USB PD、同步整流 （SR） 和脉宽调制器 （PWM）的次级侧控制器

anchor

概述

EZ-PD™ PAG2S 通过与 EZ-PD™ PAG2P 配对，实现次级侧控制的反激式转换器设计。PAG2S-AC 是一款次级侧 ACF 控制器，可实现泄漏能量回收和 ZVS 操作。PAG2S-QZ 是一款次级侧 QR-ZVS 控制器，通过 SR 控制方式来实现 ZVS 。EZ-PD™ PAG2S-PS 通过光耦与第三方初级侧 PWM 控制器配对，可单独被用作 USB PD 和 SR 集成次级侧控制器。

关键特性

  • 支持 PD 3.1、SPR 和 28 V EPR
  • 20-300 kHz 开关频率
  • 支持 DCM、CCM 和 CrCM
  • BC1.2、QC5、Apple 2.4 A 和 AFC
  • 支持 VBUS 故障保护
  • 支持 VCONN 电流限制
  • 支持 VBUS-CC 短路保护
  • SR 开启和关闭延迟时间短
  • 支持非逻辑电平的 MOSFET
  • 待机功率低

产品

关于

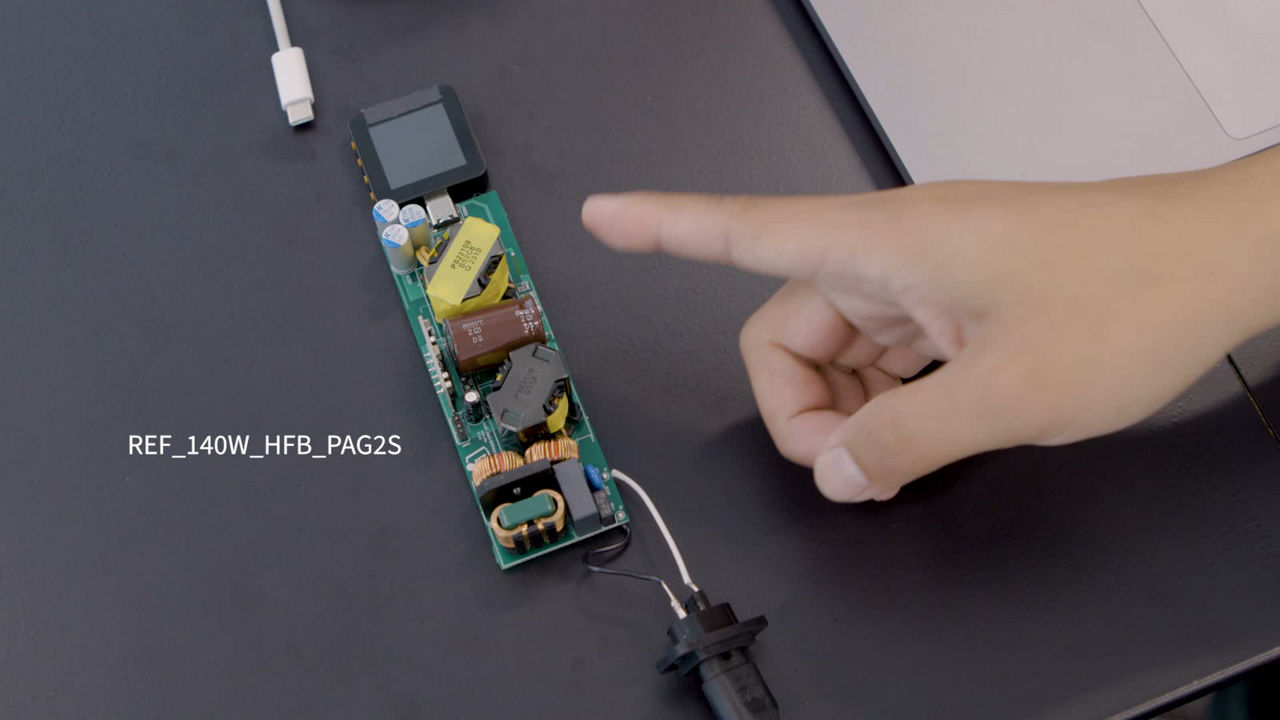

EZ-PD™ PAG2S-AC 作为次级侧有源钳位反激式控制器

EZ-PD™ PAG2S-AC 是一款高度集成的 USB PD、SR 和 PWM 次级侧控制器，支持非互补有源钳位反激式（NCP-ACF）。 它能实现泄漏能量回收和 ZVS 操作，因而成为一款高效的反激式转换器。针对 PWM 调节，EZ-PD™ PAG2S-AC 通过脉冲边际变压器（PET）将 PWM 信号发送到初级侧所对应的 EZ-PD™ PAG2P ，从而控制高侧和低侧初级开关。 针对同步整流，EZ-PD™ PAG2S-AC 支持低侧整流，具有倍压器功能，可控制逻辑和非逻辑电平 SR MOSFET。 针对 USB PD，EZ-PD™ PAG2S-AC 提供高度可编程的、基于闪存的解决方案，符合 PD 3.1 规范，支持 SPR、PPS 和 EPR。 在故障保护方面，它支持 OCP、SCP、OVP、UVP、OTP、VBUS-CC 短路、VCONN 电流限制、和 RSENSE 短路保护。EZ-PD™ PAG2S-AC 提供可编程参数，如基于线路和负载条件的数字谷值表、ACF 脉冲宽度、突发/跳跃频率、和 SR 接通/断开延迟，从而实现比固定功能控制器更好的系统性能。

EZ-PD™ PAG2S-QZ 作为次级侧 QR-ZVS 控制器

EZ-PD™ PAG2S-QZ 是一款高度集成了 USB PD、SR 和 PWM 的次级侧控制器，它可以实现具有零电压开关 （QR-ZVS） 的准谐振反激式转换器设计。 它通过 SR 控制方案来实现 ZVS，因而省去了额外的绕组和开关管。对于 PWM 调节，EZ-PD™ PAG2S-QZ 通过脉冲沿变压器（PET）将 PWM 信号发送到初级侧对应的器件 EZ-PD™ PAG2P，从而控制初级的低侧开关管。对于同步整流，EZ-PD™ PAG2S-QZ 支持低侧整流，具有倍压器功能，可控制逻辑和非逻辑电平 SR MOSFET。 针对 USB PD，EZ-PD™ PAG2S-QZ 提供高度可编程的基于闪存的解决方案，它符合 PD 3.1 规范，支持 SPR、PPS 和 EPR。在故障保护方面，它支持 OCP、SCP、OVP、UVP、OTP、VBUS-CC 短路、VCONN 电流限制、和 RSENSE 短路保护。EZ-PD™ PAG2S-QZ 提供可编程的参数，如基于线电压和负载条件的数字谷值表、ZVS 脉冲宽度、突发/跳频，和 SR 接通/断开延迟时间，从而实现比固定功能控制器更好的系统性能。

EZ-PD™ PAG2S-PS 作为次级侧 USB PD 和 SR 控制器

EZ-PD™ PAG2S-PS 是一款高度集成的 USB PD 和 SR 控制器，适用于单端口电源适配器。 针对 USB PD，EZ-PD™ PAG2S-PS 提供高度可编程的、基于闪存的解决方案，符合 PD 3.1 规范，支持 SPR、PPS 和 EPR。 针对 SR，EZ-PD™ PAG2S-PS 支持 DCM 和 CCM 转换器的短导通和关断延迟、避免错误导通的电压秒积分、逻辑和非逻辑 SR MOSFET、以及高达 300 kHz 的开关频率。 在故障保护方面，它支持 OCP、SCP、OVP、UVP、OTP、VBUS-CC 短路和 VCONN 电流限制。 EZ-PD™ PAG2S-PS 基于具有 64 KB 闪存的 Arm® Cortex-M0®，提供高度可编程的USB-C PD 和 SR 集成控制器，以满足不同的客户设计要求和规格，并且能够通过CC线路升级固件。

EZ-PD™ PAG2S-AC 作为次级侧有源钳位反激式控制器

EZ-PD™ PAG2S-AC 是一款高度集成的 USB PD、SR 和 PWM 次级侧控制器，支持非互补有源钳位反激式（NCP-ACF）。 它能实现泄漏能量回收和 ZVS 操作，因而成为一款高效的反激式转换器。针对 PWM 调节，EZ-PD™ PAG2S-AC 通过脉冲边际变压器（PET）将 PWM 信号发送到初级侧所对应的 EZ-PD™ PAG2P ，从而控制高侧和低侧初级开关。 针对同步整流，EZ-PD™ PAG2S-AC 支持低侧整流，具有倍压器功能，可控制逻辑和非逻辑电平 SR MOSFET。 针对 USB PD，EZ-PD™ PAG2S-AC 提供高度可编程的、基于闪存的解决方案，符合 PD 3.1 规范，支持 SPR、PPS 和 EPR。 在故障保护方面，它支持 OCP、SCP、OVP、UVP、OTP、VBUS-CC 短路、VCONN 电流限制、和 RSENSE 短路保护。EZ-PD™ PAG2S-AC 提供可编程参数，如基于线路和负载条件的数字谷值表、ACF 脉冲宽度、突发/跳跃频率、和 SR 接通/断开延迟，从而实现比固定功能控制器更好的系统性能。

EZ-PD™ PAG2S-QZ 作为次级侧 QR-ZVS 控制器

EZ-PD™ PAG2S-QZ 是一款高度集成了 USB PD、SR 和 PWM 的次级侧控制器，它可以实现具有零电压开关 （QR-ZVS） 的准谐振反激式转换器设计。 它通过 SR 控制方案来实现 ZVS，因而省去了额外的绕组和开关管。对于 PWM 调节，EZ-PD™ PAG2S-QZ 通过脉冲沿变压器（PET）将 PWM 信号发送到初级侧对应的器件 EZ-PD™ PAG2P，从而控制初级的低侧开关管。对于同步整流，EZ-PD™ PAG2S-QZ 支持低侧整流，具有倍压器功能，可控制逻辑和非逻辑电平 SR MOSFET。 针对 USB PD，EZ-PD™ PAG2S-QZ 提供高度可编程的基于闪存的解决方案，它符合 PD 3.1 规范，支持 SPR、PPS 和 EPR。在故障保护方面，它支持 OCP、SCP、OVP、UVP、OTP、VBUS-CC 短路、VCONN 电流限制、和 RSENSE 短路保护。EZ-PD™ PAG2S-QZ 提供可编程的参数，如基于线电压和负载条件的数字谷值表、ZVS 脉冲宽度、突发/跳频，和 SR 接通/断开延迟时间，从而实现比固定功能控制器更好的系统性能。

EZ-PD™ PAG2S-PS 作为次级侧 USB PD 和 SR 控制器

EZ-PD™ PAG2S-PS 是一款高度集成的 USB PD 和 SR 控制器，适用于单端口电源适配器。 针对 USB PD，EZ-PD™ PAG2S-PS 提供高度可编程的、基于闪存的解决方案，符合 PD 3.1 规范，支持 SPR、PPS 和 EPR。 针对 SR，EZ-PD™ PAG2S-PS 支持 DCM 和 CCM 转换器的短导通和关断延迟、避免错误导通的电压秒积分、逻辑和非逻辑 SR MOSFET、以及高达 300 kHz 的开关频率。 在故障保护方面，它支持 OCP、SCP、OVP、UVP、OTP、VBUS-CC 短路和 VCONN 电流限制。 EZ-PD™ PAG2S-PS 基于具有 64 KB 闪存的 Arm® Cortex-M0®，提供高度可编程的USB-C PD 和 SR 集成控制器，以满足不同的客户设计要求和规格，并且能够通过CC线路升级固件。
