ModusToolbox™用于电源转换

利用英飞凌的电源转换生态系统释放英飞凌工业微控制器的强大功能

nobutton

关于

英飞凌功率转换软件生态系统

借助各类工具与支持资源，从程序库到配置工具，助您启动电力转换相关应用项目。

英飞凌为电力转换设计提供了一个生态系统，包括硬件（半导体元件和评估板）和软件。ModusToolbox™ Power Suite 通过设计的不同阶段来满足软件需求，其中包括电力转换专用库、评估工具和代码示例等。ModusToolbox™ Power Suite 为ModusToolbox™生态系统提供了一个免费软件包，专为电力转换工程师设计。

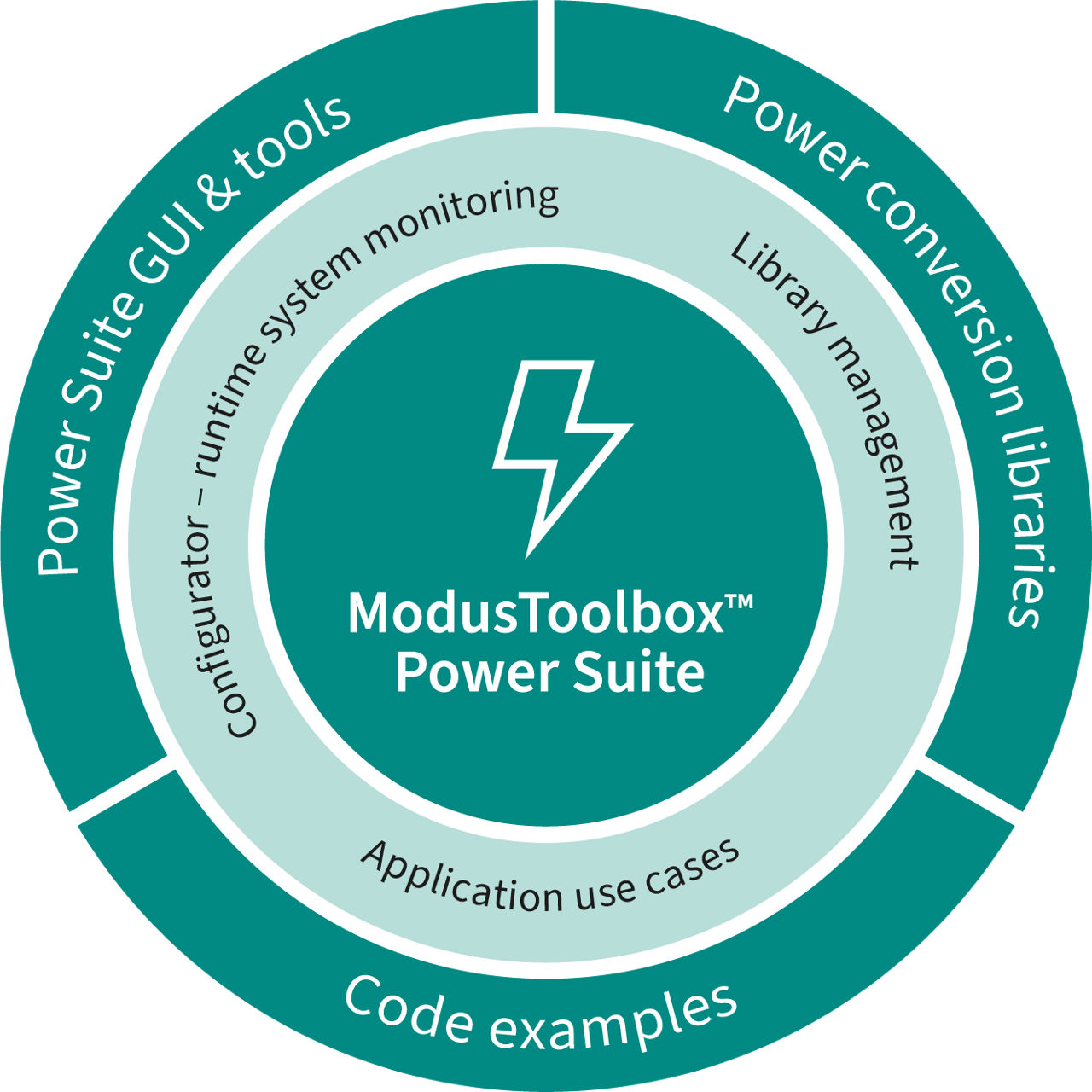

Power Suite 由不同的资产组成，包括

  • Power Suite GUI：评估图形用户界面，可在实验室测试评估板和其他解决方案时提供帮助
  • Power Suite 库：运行功率级数字功率控制的中间件
  • 代码示例：在评估板上运行的C语言源代码，用于提供使用示例
  • 电力转换配置器 (PCC)：用户界面，可轻松配置 MCU 外围设备，用于降压转换器和各种拓扑结构
动力套件GUI

Power Suite 嵌入式软件

为了支持嵌入式电源设计人员， ModusToolbox™ Power Suite 提供了两大类用于电力转换应用的嵌入式软件：

  • Power Suite 功率库：按拓扑结构（类似于 PFC、LLC）构建，支持不同的功率转换嵌入式领域，包括
    • 针对不同电力拓扑结构的先进控制算法，例如TP-PFC, LLC 等。
    • 拓扑结构变化，如多相或交错。
    • 不同的控制器/过滤器选项，如 3P3Z、PI 等
    • 保护和内务管理职能
  • Power Suite 代码示例：通过运行和测试过的代码示例开始学习。这些特定应用的开放代码示例可在英飞凌评估板或参考设计上运行。获取一个并开始动手操作！

通过 Power Suite 了解英飞凌应用专家设计的数字电源转换解决方案。英飞凌提供了一系列应用实例，涵盖不同的使用情况

您可以在 GitHub/Infineon 或通过ModusToolbox™项目创建器找到 Power Suite 代码示例。Power Libs 可通过ModusToolbox™库管理器或 GitHub 访问。

电力转换图书馆
Power Suite 代码示例

评估图形用户界面GUI

一旦嵌入式应用程序可以运行，就需要在实验室进行测试和调试。Power Suite GUI 是一款桌面工具，可简化实验室中电力转换解决方案的评估，并增强调试体验。Power Suite GUI 具有直观、现代的用户界面（UI），可让您在指挥实验室测试的同时，实时监控电源和控制电源的 MCU 的状态。

根据 PMBUS 命令，用户可以修改电压、设置保护或编写客户命令。不同的图形元素可用于改善调试体验，并加速整个优化-运行-测试-优化循环。

通过集成的数字示波器，可以实时监控直接从应用电路板捕获的波形，包括电压、电流等，是一款极具吸引力的全功能数字示波器工具，具有高级触发机制、光标、统计等功能。

动力套件GUI

Power Suite 生态系统优势

  • 更快的上市时间：开箱即用的解决方案，如全面的固件和 MCU 配置工具，使开发人员能够快速设计、测试和优化电力转换系统，缩短产品上市时间。别再纠结学习工具或查阅数据手册了，从实际应用入手吧。
  • 性能提升：先进的现代算法针对英飞凌 MCU 进行了优化，可实现最佳的功率级性能、效率和可靠性。
  • 完全集成到 ModusToolbox(TM)：在一个工具中提供所有需要的资源，包括外设驱动程序、中间件、配置工具和其他组件支持（如智能传感器或驱动程序），从而简化开发过程。

开始使用 Power Suite

最新版本的ModusToolbox™ Power Suite 可从英飞凌开发者中心 (IDC) 下载，或通过ModusToolbox™安装工具下载。

为了开始工作，您需要

  • 获取支持的评估板或参考设计
  • 从 IDC（英飞凌开发者中心）下载并安装ModusToolbox™ Power Suite。或者，您可以使用ModusToolbox™设置工具。
  • 按照所购买的评估板或套件的“快速入门指南”说明进行操作。
动力套件GUI

英飞凌功率转换软件生态系统

借助各类工具与支持资源，从程序库到配置工具，助您启动电力转换相关应用项目。

英飞凌为电力转换设计提供了一个生态系统，包括硬件（半导体元件和评估板）和软件。ModusToolbox™ Power Suite 通过设计的不同阶段来满足软件需求，其中包括电力转换专用库、评估工具和代码示例等。ModusToolbox™ Power Suite 为ModusToolbox™生态系统提供了一个免费软件包，专为电力转换工程师设计。

Power Suite 由不同的资产组成，包括

  • Power Suite GUI：评估图形用户界面，可在实验室测试评估板和其他解决方案时提供帮助
  • Power Suite 库：运行功率级数字功率控制的中间件
  • 代码示例：在评估板上运行的C语言源代码，用于提供使用示例
  • 电力转换配置器 (PCC)：用户界面，可轻松配置 MCU 外围设备，用于降压转换器和各种拓扑结构
动力套件GUI

Power Suite 嵌入式软件

为了支持嵌入式电源设计人员， ModusToolbox™ Power Suite 提供了两大类用于电力转换应用的嵌入式软件：

  • Power Suite 功率库：按拓扑结构（类似于 PFC、LLC）构建，支持不同的功率转换嵌入式领域，包括
    • 针对不同电力拓扑结构的先进控制算法，例如TP-PFC, LLC 等。
    • 拓扑结构变化，如多相或交错。
    • 不同的控制器/过滤器选项，如 3P3Z、PI 等
    • 保护和内务管理职能
  • Power Suite 代码示例：通过运行和测试过的代码示例开始学习。这些特定应用的开放代码示例可在英飞凌评估板或参考设计上运行。获取一个并开始动手操作！

通过 Power Suite 了解英飞凌应用专家设计的数字电源转换解决方案。英飞凌提供了一系列应用实例，涵盖不同的使用情况

您可以在 GitHub/Infineon 或通过ModusToolbox™项目创建器找到 Power Suite 代码示例。Power Libs 可通过ModusToolbox™库管理器或 GitHub 访问。

电力转换图书馆
Power Suite 代码示例

评估图形用户界面GUI

一旦嵌入式应用程序可以运行，就需要在实验室进行测试和调试。Power Suite GUI 是一款桌面工具，可简化实验室中电力转换解决方案的评估，并增强调试体验。Power Suite GUI 具有直观、现代的用户界面（UI），可让您在指挥实验室测试的同时，实时监控电源和控制电源的 MCU 的状态。

根据 PMBUS 命令，用户可以修改电压、设置保护或编写客户命令。不同的图形元素可用于改善调试体验，并加速整个优化-运行-测试-优化循环。

通过集成的数字示波器，可以实时监控直接从应用电路板捕获的波形，包括电压、电流等，是一款极具吸引力的全功能数字示波器工具，具有高级触发机制、光标、统计等功能。

动力套件GUI

Power Suite 生态系统优势

  • 更快的上市时间：开箱即用的解决方案，如全面的固件和 MCU 配置工具，使开发人员能够快速设计、测试和优化电力转换系统，缩短产品上市时间。别再纠结学习工具或查阅数据手册了，从实际应用入手吧。
  • 性能提升：先进的现代算法针对英飞凌 MCU 进行了优化，可实现最佳的功率级性能、效率和可靠性。
  • 完全集成到 ModusToolbox(TM)：在一个工具中提供所有需要的资源，包括外设驱动程序、中间件、配置工具和其他组件支持（如智能传感器或驱动程序），从而简化开发过程。

开始使用 Power Suite

最新版本的ModusToolbox™ Power Suite 可从英飞凌开发者中心 (IDC) 下载，或通过ModusToolbox™安装工具下载。

为了开始工作，您需要

  • 获取支持的评估板或参考设计
  • 从 IDC（英飞凌开发者中心）下载并安装ModusToolbox™ Power Suite。或者，您可以使用ModusToolbox™设置工具。
  • 按照所购买的评估板或套件的“快速入门指南”说明进行操作。
动力套件GUI

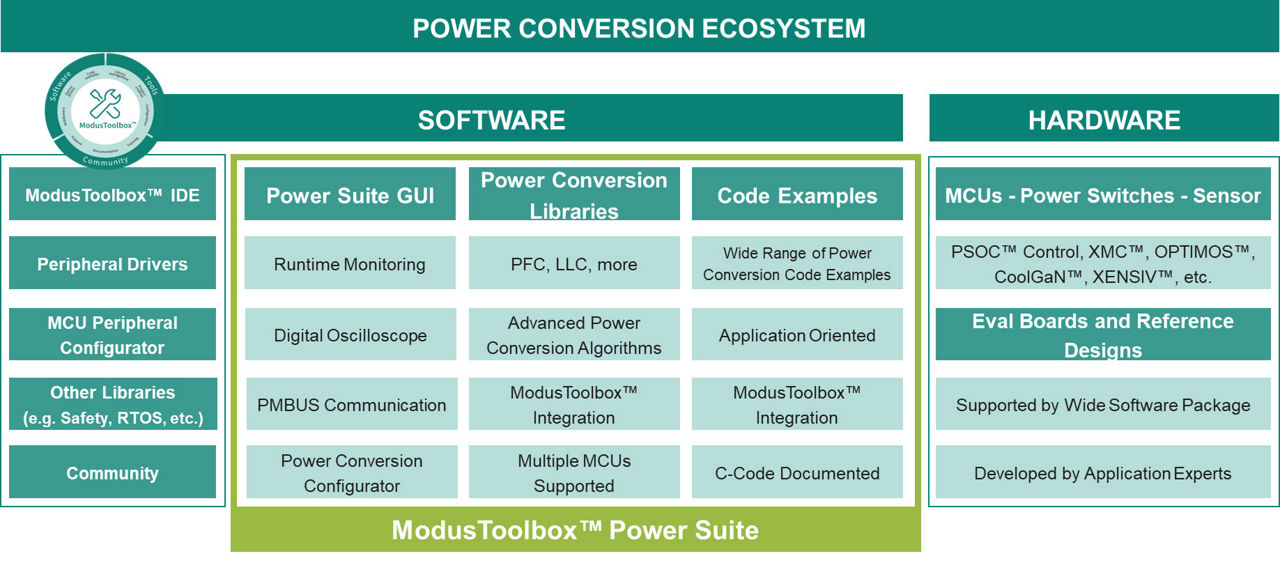

框图
框图 框图 框图
modustoolbox-power-suite-circle modustoolbox-power-suite-circle modustoolbox-power-suite-circle

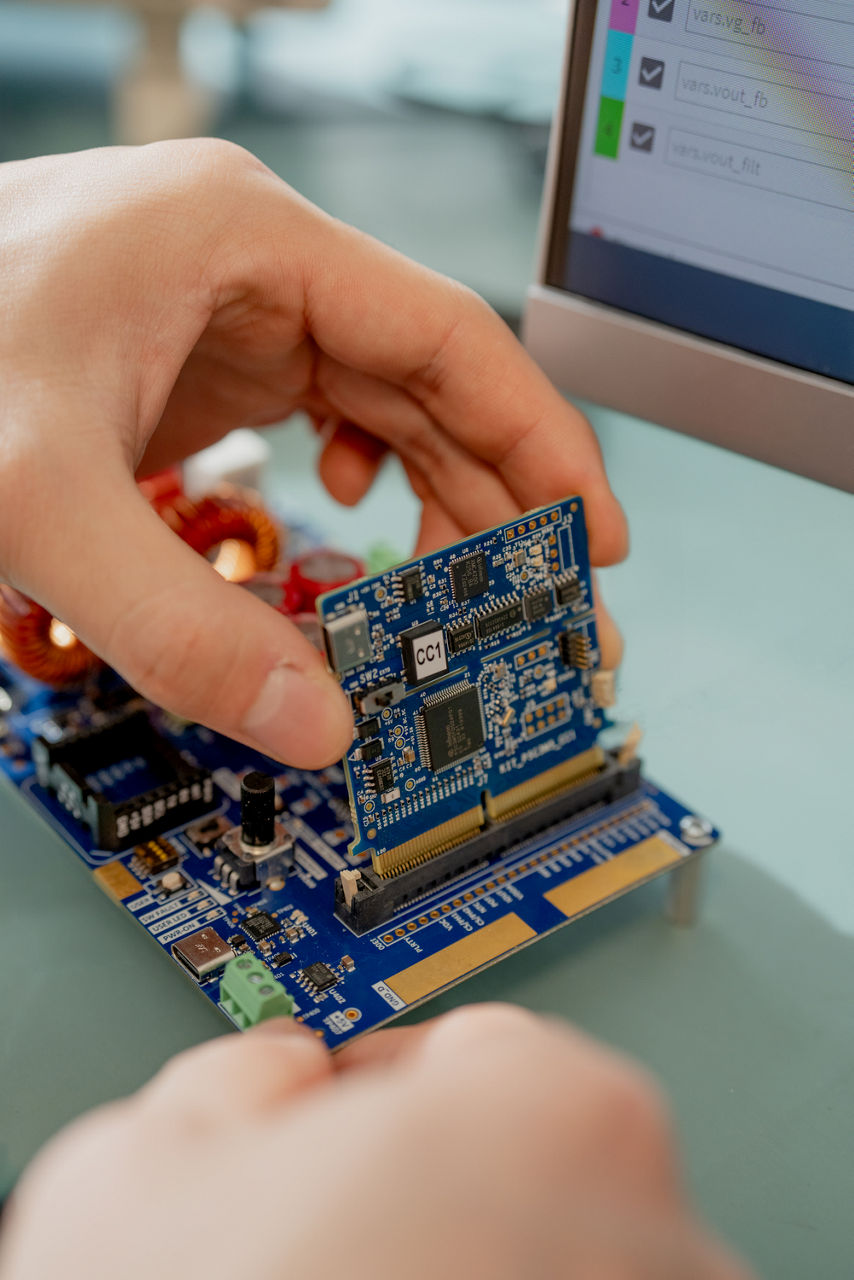

套件 psc3 套件 psc3 套件 psc3
×
modalImg
