电流传感器

XENSIV™—高精度无磁芯电流传感器

anchor

概述

英飞凌的电流传感器用于测量交流和/或直流电流，可分别提供高达 120 A 或 31mT 的精确和稳定的电流测量。这些产品的目标应用为 48 V 以及高电压和/或宽带隙应用，例如牵引逆变器、工业驱动器、光伏逆变器或电动汽车充电系统。

关键特性

  • 关键特性
  • 高精度
  • 霍尔效应
  • 高性价比
  • 无铁芯
  • 紧凑型
  • 高准确度
  • 宽禁带

产品

关于

满足工业和汽车需求的电流传感器产品组合

英飞凌的产品组合包括满足工业和汽车应用需求的宽带隙电流传感器。我们的电流传感器利用霍尔效应实现高精度，霍尔效应可实现从直流到交流的电流测量，内部带宽高达 240 kHz，且不会受到外部磁场的干扰。一方面，我们有带有集成电流轨的电流传感器。TISON 封装中的传感器允许在高频率下进行精确测量，并且对电流信号的相移影响很小。

另一方面，我们用于外部电流轨的电流传感器是非嵌入式霍尔效应电流传感器，由于没有额外的功耗，因此为电力电子设备提供了安全可靠的解决方案。我们精选的隔离式非接触式电流传感器可用于SiC和GaN应用中的电流检测和监测，包括电机控制应用。

查找与半导体产品计划长期可用性相关的信息，即传感器产品的“长寿命” 。

无芯 TLE4971 光学检测能力

XENSIV™ 系列的最新产品包括专为汽车和工业应用设计的 TLE4971 高精度无磁芯电流传感器。这些微型传感器采用 8x8mm SMD 封装，以最小的外形尺寸提供最高的载流量，便于集成和节省电路板面积。作为值得信赖的工业电流传感器制造商，英飞凌的 XENSIV™ 产品组合还包括经过 UL 认证的无磁芯磁传感器，适用于各种工业应用。

TLE4971 和 TLI4971 采用创新的 TISON-8 封装，可提供高电压隔离和一流的大电流热性能。它们采用集成电流轨，典型嵌入电阻为 220 µΩ，嵌入电感小于 1 nH，无需外部校准，可实现超低功率损耗。具有模拟接口和两个快速过流检测输出的双向交流和直流电流测量 IC 进一步实现了电源电路的保护机制。它们还提供电气功能隔离和两个快速的过流检测信号，温度范围内灵敏度误差极低。

平台设计人员的理想之选：高精度 TLE4972 电流传感器 IC

对于汽车市场，XENSIV™ TLE4972 系列提供了 ±31 mT 的满量程测量范围，并且可以测量高达 2,000 安培的电流。避免了使用通量收集技术的开环传感器通常会产生的所有负面影响，例如饱和和磁滞。高带宽电流传感器提供低相位延迟和快速响应时间，而两个独立的过流检测引脚 (OCD) 可在测量电流超过配置的阈值时提供快速保护机制（典型值 0.7 µs ）。由于传感结构，这些传感器的功耗非常低，非常适合平台设计人员。此外，高精度电流传感器符合 ISO 26262 标准，安全要求高达ASIL B，并配备内部自诊断功能。高精度电流传感器有两种封装可供选择，以支持各种不同的系统集成场景。

ISO 26262-更多内容详见
汽车无芯电流传感器具有更高的灵活性

TLE4973 系列高精度无芯电流传感器用于单向或双向测量 0 A 至 2,000 A 的交流和直流电流，非常适合车载充电器 (OBC) 或 BMS 等汽车应用，也适用于电力驱动等工业领域。

所有类型都有模拟输出以及单独的非常快速的输出来指示过流事件或故障。这些传感器非常适合用于汽车应用，因为它们是根据 ISO 26262 开发的，并被归类为 ASIL B 产品。所有类型都带有用于内部错误监控的自我诊断功能。可以通过基于 UART 的数字控制和诊断接口 (DCDI) 触发外部诊断模式。

为了覆盖较大的测量范围，该系列提供了不同的实施方案：对于高达 132 A 的低电流，传感器采用经过完全校准的 TISON-8 封装，集成电流导体的电阻仅为 220 µΩ；对于使用厚铜层 PCB 或汇流条的中高电流，有两种 0 级封装选项可用于高达 T amb = 150 °C 的操作，即 PG-TDSO-16 和 PG-VSON-6。

汽车应用电流传感器的亮点

英飞凌的无磁芯 XENSIV™ TLE4971 和 TLE4972 磁电流传感器专为满足汽车应用中的电流检测要求而设计。凭借其紧凑的设计和诊断模式，我们符合车规的隔离电流传感器系列可提供高压保护并将功耗降低多达 50%。我们专为汽车应用设计的高精度霍尔效应电流传感器采用差分测量原理，提供出色的磁特性，可在恶劣环境中运行时确保出色的杂散磁场抑制。TLE4971 和 TLE4972 的主要应用包括了汽车电气传动、辅助驱动、电流监控、过载和过流检测、汽车动力总成、电池主开关、车载充电器等。

探索汽车应用

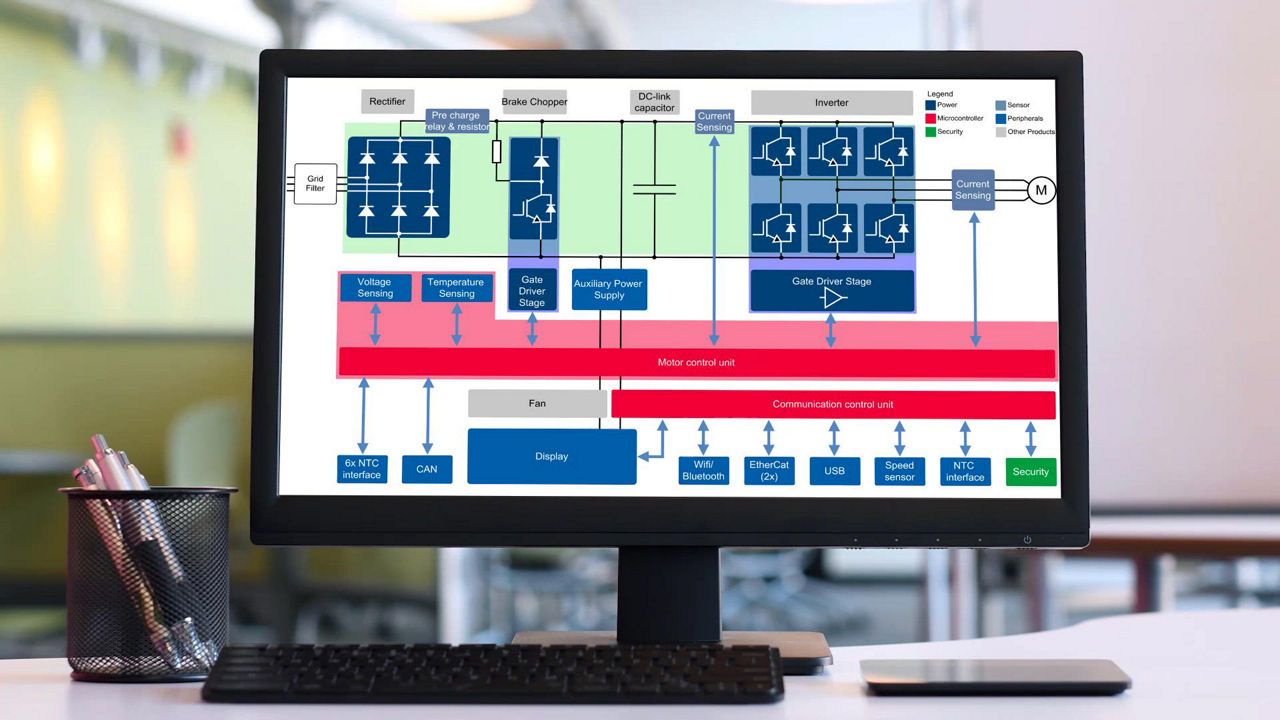

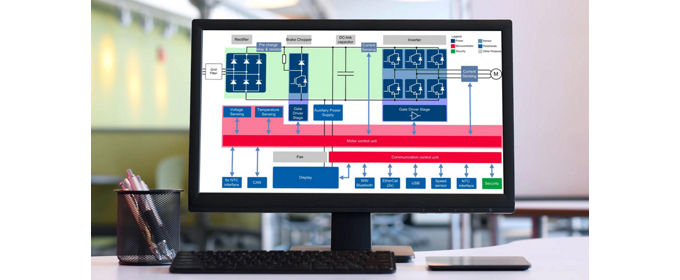

英飞凌的工业电气隔离电流传感器 IC

英飞凌的工业电气隔离电流传感器集成电路可以提供高达 1150 V 峰值 VIORM 的功能隔离，以及至少 1200 V 的局部放电能力。由于集成了初级导体（电流轨），这些电流传感器可提供非常低的嵌入电阻和电感。这反过来又最大限度地减少了功率损耗，实现了传感电路的微型化以及新的快速开关功率半导体。两个独立的过流引脚 (OCD1/OCD2) 可在电流超过预设阈值时提供快速输出信号。高精度无磁芯电流传感器作为完全校准的产品发货，无需客户进行任何下线标定，采用 8 mm x 8 mm TISON-8 无引脚封装，可进行标准的 SMD 封装。尽管如此，传感器也可以根据许多参数进行重新编程，从而适配客户的不同需求。一些主要应用示例包括高达 690 Vrms 的电力驱动器、工业逆变器、电动汽车的快速直流充电器、光伏逆变器：MPPT 级和 PFC 级、可选电源、电池管理和过载检测。

满足工业和汽车需求的电流传感器产品组合

英飞凌的产品组合包括满足工业和汽车应用需求的宽带隙电流传感器。我们的电流传感器利用霍尔效应实现高精度，霍尔效应可实现从直流到交流的电流测量，内部带宽高达 240 kHz，且不会受到外部磁场的干扰。一方面，我们有带有集成电流轨的电流传感器。TISON 封装中的传感器允许在高频率下进行精确测量，并且对电流信号的相移影响很小。

另一方面，我们用于外部电流轨的电流传感器是非嵌入式霍尔效应电流传感器，由于没有额外的功耗，因此为电力电子设备提供了安全可靠的解决方案。我们精选的隔离式非接触式电流传感器可用于SiC和GaN应用中的电流检测和监测，包括电机控制应用。

查找与半导体产品计划长期可用性相关的信息，即传感器产品的“长寿命” 。

无芯 TLE4971 光学检测能力

XENSIV™ 系列的最新产品包括专为汽车和工业应用设计的 TLE4971 高精度无磁芯电流传感器。这些微型传感器采用 8x8mm SMD 封装，以最小的外形尺寸提供最高的载流量，便于集成和节省电路板面积。作为值得信赖的工业电流传感器制造商，英飞凌的 XENSIV™ 产品组合还包括经过 UL 认证的无磁芯磁传感器，适用于各种工业应用。

TLE4971 和 TLI4971 采用创新的 TISON-8 封装，可提供高电压隔离和一流的大电流热性能。它们采用集成电流轨，典型嵌入电阻为 220 µΩ，嵌入电感小于 1 nH，无需外部校准，可实现超低功率损耗。具有模拟接口和两个快速过流检测输出的双向交流和直流电流测量 IC 进一步实现了电源电路的保护机制。它们还提供电气功能隔离和两个快速的过流检测信号，温度范围内灵敏度误差极低。

平台设计人员的理想之选：高精度 TLE4972 电流传感器 IC

对于汽车市场，XENSIV™ TLE4972 系列提供了 ±31 mT 的满量程测量范围，并且可以测量高达 2,000 安培的电流。避免了使用通量收集技术的开环传感器通常会产生的所有负面影响，例如饱和和磁滞。高带宽电流传感器提供低相位延迟和快速响应时间，而两个独立的过流检测引脚 (OCD) 可在测量电流超过配置的阈值时提供快速保护机制（典型值 0.7 µs ）。由于传感结构，这些传感器的功耗非常低，非常适合平台设计人员。此外，高精度电流传感器符合 ISO 26262 标准，安全要求高达ASIL B，并配备内部自诊断功能。高精度电流传感器有两种封装可供选择，以支持各种不同的系统集成场景。

ISO 26262-更多内容详见

汽车无芯电流传感器具有更高的灵活性

TLE4973 系列高精度无芯电流传感器用于单向或双向测量 0 A 至 2,000 A 的交流和直流电流，非常适合车载充电器 (OBC) 或 BMS 等汽车应用，也适用于电力驱动等工业领域。

所有类型都有模拟输出以及单独的非常快速的输出来指示过流事件或故障。这些传感器非常适合用于汽车应用，因为它们是根据 ISO 26262 开发的，并被归类为 ASIL B 产品。所有类型都带有用于内部错误监控的自我诊断功能。可以通过基于 UART 的数字控制和诊断接口 (DCDI) 触发外部诊断模式。

为了覆盖较大的测量范围，该系列提供了不同的实施方案：对于高达 132 A 的低电流，传感器采用经过完全校准的 TISON-8 封装，集成电流导体的电阻仅为 220 µΩ；对于使用厚铜层 PCB 或汇流条的中高电流，有两种 0 级封装选项可用于高达 T amb = 150 °C 的操作，即 PG-TDSO-16 和 PG-VSON-6。

汽车应用电流传感器的亮点

英飞凌的无磁芯 XENSIV™ TLE4971 和 TLE4972 磁电流传感器专为满足汽车应用中的电流检测要求而设计。凭借其紧凑的设计和诊断模式，我们符合车规的隔离电流传感器系列可提供高压保护并将功耗降低多达 50%。我们专为汽车应用设计的高精度霍尔效应电流传感器采用差分测量原理，提供出色的磁特性，可在恶劣环境中运行时确保出色的杂散磁场抑制。TLE4971 和 TLE4972 的主要应用包括了汽车电气传动、辅助驱动、电流监控、过载和过流检测、汽车动力总成、电池主开关、车载充电器等。

探索汽车应用

英飞凌的工业电气隔离电流传感器 IC

英飞凌的工业电气隔离电流传感器集成电路可以提供高达 1150 V 峰值 VIORM 的功能隔离，以及至少 1200 V 的局部放电能力。由于集成了初级导体（电流轨），这些电流传感器可提供非常低的嵌入电阻和电感。这反过来又最大限度地减少了功率损耗，实现了传感电路的微型化以及新的快速开关功率半导体。两个独立的过流引脚 (OCD1/OCD2) 可在电流超过预设阈值时提供快速输出信号。高精度无磁芯电流传感器作为完全校准的产品发货，无需客户进行任何下线标定，采用 8 mm x 8 mm TISON-8 无引脚封装，可进行标准的 SMD 封装。尽管如此，传感器也可以根据许多参数进行重新编程，从而适配客户的不同需求。一些主要应用示例包括高达 690 Vrms 的电力驱动器、工业逆变器、电动汽车的快速直流充电器、光伏逆变器：MPPT 级和 PFC 级、可选电源、电池管理和过载检测。
