OPTIREG™ |Multi-CAN Power+ SBC系列

Multi-CAN Power+ SBC集成了四个 CAN FD 收发器，同时采用高效的 SMPS 降压-升压技术可提供高达 750 mA 的电流

anchor

概述

英飞凌的Multi-CAN Power+系统基础芯片（SBC）TLE9278B系列以最小的尺寸为需要网关和高端车身控制模块（BCM）等多通道CAN收发器的汽车应用提供了最高水平的集成度。

关键特性

  • 5V/3.3V降压转换器 (750 mA)
  • 6.5V/8V/10V/12V升压转换器
  • 5V线性电压调节器(100 mA)
  • 5 V/3.3 V/1.8 V/1.2 V稳压器包含/不包含PNP
  • 4xCAN FD 速率高达 5 Mbps
  • CAN PN FD（“-3”系列）
  • 电池电压测量接口
  • 诊断&监督功能
  • 低功耗& 故障安全操作模式
  • 唤醒功能
  • 与SBC系列软件兼容

产品

关于

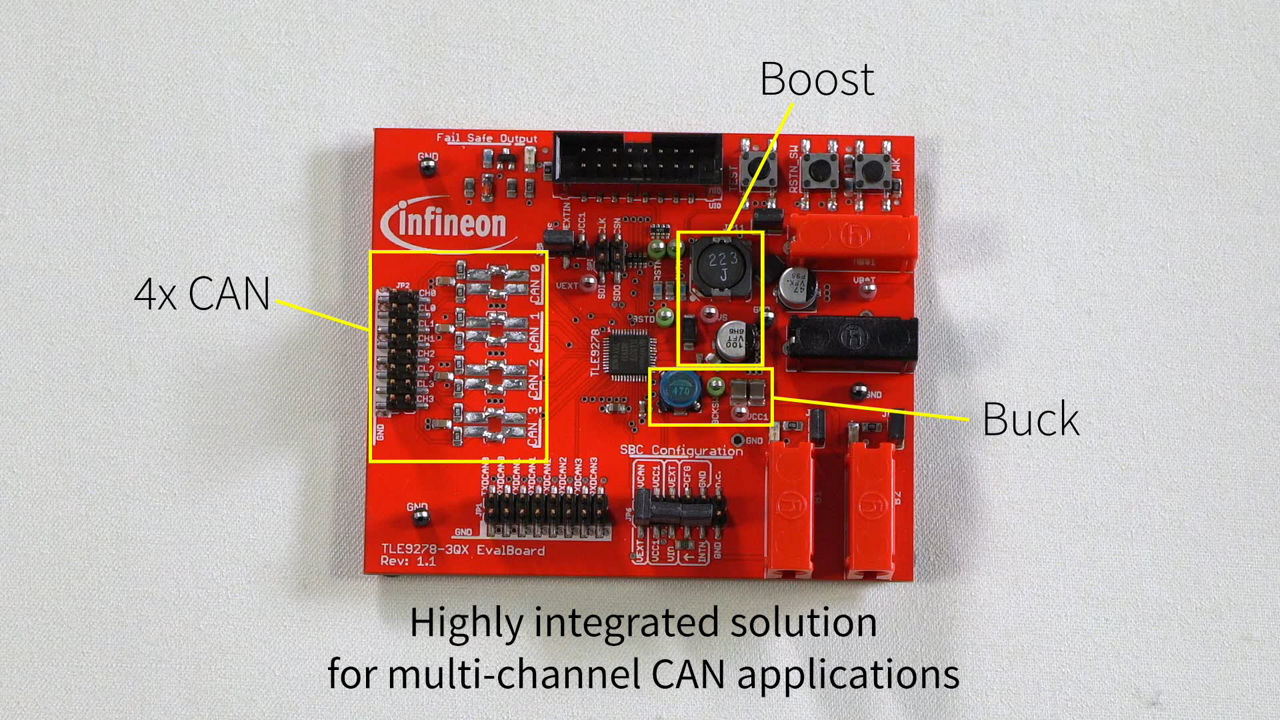

4 个CAN FD收发器，采用高效的SMPS降压-升压技术

高效的开关电源 (SMPS) 降压稳压器可在输出电流为750 mA时对外提供5V或3.3V的输出电压，内置的DC-DC升压转换器支持在电源低电压时工作。 该设备通过16位串行外设接口 (SPI) 进行控制和监控。 其他功能包括复位、故障输出和欠压复位功能的超时/窗口看门狗。 器件提供低功耗模式，支持一直需要连接至电池的应用。通过总线上的消息、电平监控/唤醒输入以及计时器，可以从低功耗模式唤醒。 OPTIREG™ Multi-CAN Power+ SBC 系列采用占用空间极小的裸露焊盘 VQFN-48（7 x 7 mm²）电源封装。

了解有关 OPTIREG™ 的更多信息
使用多通道CAN收发器的应用集成度最高
  • 节省空间：业内密度最高的多通道CAN SBC解决方案。通过在单个 VQFN 封装中集成八个芯片，面积为 7 x 7 mm²，可节省 80% 的 PCB 板空间。

  • 节能：效率超过 80%的SMPS在节省系统功耗方面表现出色。系统解决方案受益于最小的静态电流和在停止和睡眠模式下的智能省电模式。

  • 系统可靠性高：全面的诊断、监控和故障安全功能。

  • 降低成本：通过集成FET开关和Shunt实现升压，减少外部组件数量。节省物料、零件安装和处理、PCB 板、采购和开发成本。

  • 多种灵活的设计：兼容的硬件和软件可降低设计成本和工作量，从而在各种应用中使用。
与其他 SBC 系列具有出色的软件和硬件兼容性

OPTIREG™ Multi-CAN Power+ SBC 允许在 CAN FD 收发器数量方面进行扩展。 它还与其他OPTIREG™ SBC 系列软件兼容，例如 Lite SBC、Mid-Range+ SBC 和 DCDC SBC。

Multi-Can Power+ SBC 系列的主要优势是什么？
  • 适用于多通道 CAN 应用的高度集成解决方案
  • 高效电源开关
  • 高功率，强劲处理器
  • 耐受低压线路电压跌落
  • 易于配置和控制
  • 高级诊断功能
  • 故障安全功能，确保安全
  • 节能模式
  • 最小的 PCB 占用空间

查找与半导体产品的长期可用性 “汽车智能电源长期计划”相关的信息。

4 个CAN FD收发器，采用高效的SMPS降压-升压技术

高效的开关电源 (SMPS) 降压稳压器可在输出电流为750 mA时对外提供5V或3.3V的输出电压，内置的DC-DC升压转换器支持在电源低电压时工作。 该设备通过16位串行外设接口 (SPI) 进行控制和监控。 其他功能包括复位、故障输出和欠压复位功能的超时/窗口看门狗。 器件提供低功耗模式，支持一直需要连接至电池的应用。通过总线上的消息、电平监控/唤醒输入以及计时器，可以从低功耗模式唤醒。 OPTIREG™ Multi-CAN Power+ SBC 系列采用占用空间极小的裸露焊盘 VQFN-48（7 x 7 mm²）电源封装。

了解有关 OPTIREG™ 的更多信息

使用多通道CAN收发器的应用集成度最高
  • 节省空间：业内密度最高的多通道CAN SBC解决方案。通过在单个 VQFN 封装中集成八个芯片，面积为 7 x 7 mm²，可节省 80% 的 PCB 板空间。

  • 节能：效率超过 80%的SMPS在节省系统功耗方面表现出色。系统解决方案受益于最小的静态电流和在停止和睡眠模式下的智能省电模式。

  • 系统可靠性高：全面的诊断、监控和故障安全功能。

  • 降低成本：通过集成FET开关和Shunt实现升压，减少外部组件数量。节省物料、零件安装和处理、PCB 板、采购和开发成本。

  • 多种灵活的设计：兼容的硬件和软件可降低设计成本和工作量，从而在各种应用中使用。

与其他 SBC 系列具有出色的软件和硬件兼容性

OPTIREG™ Multi-CAN Power+ SBC 允许在 CAN FD 收发器数量方面进行扩展。 它还与其他OPTIREG™ SBC 系列软件兼容，例如 Lite SBC、Mid-Range+ SBC 和 DCDC SBC。

Multi-Can Power+ SBC 系列的主要优势是什么？
  • 适用于多通道 CAN 应用的高度集成解决方案
  • 高效电源开关
  • 高功率，强劲处理器
  • 耐受低压线路电压跌落
  • 易于配置和控制
  • 高级诊断功能
  • 故障安全功能，确保安全
  • 节能模式
  • 最小的 PCB 占用空间

查找与半导体产品的长期可用性 “汽车智能电源长期计划”相关的信息。
