EZ-PD™ CCG7D 汽车双口 USB-C PD + DC-DC 控制器

EZ-PD™ CCG7D 车载 USB 双口 USB-C 供电，带升降压控制器

anchor

概述

EZ-PD™ CCG7D 是一款双口 USB-C 供电（PD）解决方案，集成了升降压控制器。它符合最新的 USB Type-C 和 PD 规范（3.1 版)，同时针对于车载充电器应用，例如主机充电器、后座充电器和后座娱乐系统。它具备高集成度，因此减少了 BOM 零件数量。它还提供了优化的封装空间，可为每个端口提供高达 100 W 的功率输出。

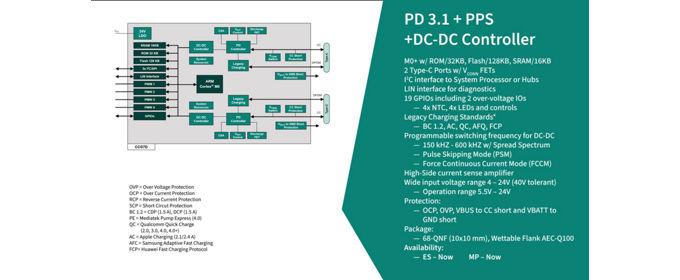

关键特性

  • 可支持 USB PD 3.1 和 PPS 模式
  • 可配置 Rp 和 Rd 电阻
  • VBUS NFET 开关管栅极驱动器
  • 100 mW VCONN 电源 &控制
  • 2 个升降压控制器
  • 2 个传统/专有充电模块
  • 可支持 QC、2.4 A、AFC、BC 1.2
  • OVP、OCP、UVP、vbus-to-CC、UVLO
  • 32 位 MCU 48 MHz Arm® Cortex-M0®
  • 128 KB 闪存、16 KB SRAM、32 KB ROM
  • 19 个 GPIO 口、4 个 SCB
  • 汽车级温度范围

产品

关于

EZ-PD™ CCG7D 单片机子系统

EZ-PD™ CCG7S 集成了 32 位 Arm® Cortex-M0® 处理器，其通过广泛的时钟门控技术优化了在低功耗场景下的运行效率。该子系统集成了一个名为 NVIC 模块的中断控制器和一个能够将处理器从深度睡眠模式唤醒的唤醒中断控制器（WIC）。EZ-PD™ CCG7S 器件配备 128 KB 闪存和 32 KB ROM，适用于非易失性存储的设计。ROM 主要用于存储用于身份验证和设备驱动程序的库，如 I2C、SPI 等。此分配额为闪存预留了空间，方便客户定义功能，并支持必要的固件升级，以符合最新的 USB 供电规范（v3.1）和应用要求。16 KB RAM 可以通过软件控制，存储系统变量和参数的临时状态。该器件包含一个有启动和配置例程监控的 ROM。

EZ-PD™ CCG7D USB PD 子系统

USB PD 子系统提供 Type-C USB 端口的接口。USB PD 物理层由发射器和接收器组成，根据 PD 3.1 标准，它们通过 CC 通道传输 BMC 编码数据。所有通信均为半双工。为了最大限度地减少通信错误，物理层（PHY）采用了避免碰撞的技术。USB PD 模块包含 USB PD 规范要求的所有端接电阻（Rp 和 Rd）及其各自的开关。EZ-PD™ CCG7D 系列以及随附的固件完全符合 USB 供电规范的修订版 3.1，并支持在 3.3 V 至 21 V 之间的有效电压下运行可编程电源（PPS）。

为什么选择EZ-PD™ CCG7D
  • 减少物料清单
  • 缩短设计周期
  • 可配置增值功能的 SDK
  • 可编程电源
  • 动态负载共享，在端口之间分配电力
  • 根据 VBATT 和模块温度进行精细输出功率调节
  • 用于存储关键 Type-C 端口参数的黑匣子
  • 后座娱乐系统的替代模式支持
  • 经过验证的现场固件升级能力

EZ-PD™ CCG7D 单片机子系统

EZ-PD™ CCG7S 集成了 32 位 Arm® Cortex-M0® 处理器，其通过广泛的时钟门控技术优化了在低功耗场景下的运行效率。该子系统集成了一个名为 NVIC 模块的中断控制器和一个能够将处理器从深度睡眠模式唤醒的唤醒中断控制器（WIC）。EZ-PD™ CCG7S 器件配备 128 KB 闪存和 32 KB ROM，适用于非易失性存储的设计。ROM 主要用于存储用于身份验证和设备驱动程序的库，如 I2C、SPI 等。此分配额为闪存预留了空间，方便客户定义功能，并支持必要的固件升级，以符合最新的 USB 供电规范（v3.1）和应用要求。16 KB RAM 可以通过软件控制，存储系统变量和参数的临时状态。该器件包含一个有启动和配置例程监控的 ROM。

EZ-PD™ CCG7D USB PD 子系统

USB PD 子系统提供 Type-C USB 端口的接口。USB PD 物理层由发射器和接收器组成，根据 PD 3.1 标准，它们通过 CC 通道传输 BMC 编码数据。所有通信均为半双工。为了最大限度地减少通信错误，物理层（PHY）采用了避免碰撞的技术。USB PD 模块包含 USB PD 规范要求的所有端接电阻（Rp 和 Rd）及其各自的开关。EZ-PD™ CCG7D 系列以及随附的固件完全符合 USB 供电规范的修订版 3.1，并支持在 3.3 V 至 21 V 之间的有效电压下运行可编程电源（PPS）。

为什么选择EZ-PD™ CCG7D
  • 减少物料清单
  • 缩短设计周期
  • 可配置增值功能的 SDK
  • 可编程电源
  • 动态负载共享，在端口之间分配电力
  • 根据 VBATT 和模块温度进行精细输出功率调节
  • 用于存储关键 Type-C 端口参数的黑匣子
  • 后座娱乐系统的替代模式支持
  • 经过验证的现场固件升级能力
