二氧化碳传感器

基于高精度、紧凑型XENSIV™ CO2 光声光谱 (PAS) 的气体传感器

anchor

概述

英飞凌的 XENSIV™ PAS CO2 传感器能够精确测量室内空气质量，并助力执行节能策略，以营造健康的室内氛围。 PAS 传感器技术依赖于声学检测器的卓越灵敏度，与当代 NDIR CO2 传感器相比，其体积缩小了 75% 以上。

关键特性

  • 超小尺寸
  • 高精度二氧化碳浓度读数
  • 符合室内空气质量 (IAQ) 标准
  • 自校准算法
  • 卷带式 SMD 封装
  • UART、I²C、PWM 接口
  • 易于 PCB 组装
  • 符合 ISO 20653:2013-02 标准的设计

产品

关于

基于光声光谱学 (PAS) 的 XENSIV™ PAS 二氧化碳传感器

CO 2传感器用于监测室内环境，以改善健康、福祉和能源效率。隔热性能较差的建筑物通风不良会导致氧气含量降低、二氧化碳 (CO 2 ) 浓度升高。即使是中等水平的二氧化碳也会对健康和生产力产生负面影响。

英飞凌是传感器技术的全球领导者，提供XENSIV™ PAS CO 2作为智能传感器解决方案，可测量真实的二氧化碳浓度水平并提供可靠的实时数据。 英飞凌的XENSIV™ PAS CO 2传感器利用光声光谱 (PAS) 技术，提供一种极其小巧、真实的 CO 2传感器，它不仅精度高，而且经济高效。 它集成了一个光声换能器，包括声学探测器、红外源和光学滤波器；一个用于信号处理的微控制器和一个用于驱动红外源的MOSFET芯片。与传统的 NDIR CO 2传感器相比，声学探测器的出色灵敏度与集成的 PCB 设计相结合，可将空间需求减少 75％ 以上。

将XENSIV™ PAS CO 2轻松集成到您的室内解决方案中，以满足绿色建筑认证标准。

WELL 和 LEED 绿色建筑认证体系

对于希望确保居住者幸福、提高生产力、节省能源成本和实现环境、社会和治理 (ESG) 目标的组织来说，绿色建筑已成为战略优先事项。

英飞凌的XENSIV™ PAS CO2气体传感器在支持五项关键 WELL ™功能方面发挥着至关重要的作用，使建筑物最多能够获得 6 个 WELL ™积分。 主要特性包括：

  • 提高居住者的健康、舒适度和生产力
  • 通过需求控制通风提高运行效率并降低能源成本
  • 减少二氧化碳排放并节约能源
  • 最大限度地降低人类接触汞和铅等有害物质的风险

领先的 WELL ™性能测试和 LEED ™验证提供商 GREENMAP 最近进行的评估已确认， XENSIV™ PASCO2V01传感器符合国际 WELL ™绿色建筑认证体系以及国际 LEED ™绿色建筑认证体系的严格性能要求，可为 6 个 LEED ™积分做出贡献，并使建筑物最多获得 28 个 LEED ™分。

英飞凌的XENSIV™ PAS CO 2气体传感器旨在满足最新的室内空气质量监管要求，包括加州 Title 24 和 ASHRAE 62.1 标准。

CO2 模块传感器类型

目前市场上有三种类型的二氧化碳传感器。

  • 光声光谱法 (PAS)：利用声波测量二氧化碳水平
  • 非色散红外（NDIR）：通过检测二氧化碳分子对红外光的吸收来测量二氧化碳浓度
  • 电化学 (EC)：通过检测CO2与化学二极管反应产生的电流来测量CO2水平

XENSIV™ PAS CO 2传感器符合所有主要的室内空气质量 (IAQ) 法规和标准，包括 WELL、LEED、Title 24 和 ASHRAE 62.1。 英飞凌的二氧化碳传感器比传统的 NDIR 二氧化碳传感器小四倍、轻三倍，其坚固高效的设计在成本高效的同时，还具有优于 EC 二氧化碳传感器的精度。MEMS 技术的实施使得XENSIV™ PAS CO 2传感器在精度和一致性方面有别于同类产品。

XENSIV™ PAS CO2 传感器支持智能二氧化碳测量，使其成为智能家居和楼宇自动化应用的理想解决方案。

英飞凌创新型环境传感器技术

XENSIV™ PAS CO2传感器的 PCB 集成有：

  • PAS 换能器（包括探测器、红外源和光学滤波器）
  • 微控制器（用于信号处理和算法）
  • MOSFET芯片（用于驱动红外源）

微控制器运行 ppm 计算以及先进的补偿和配置算法，从而实现即插即用功能，使系统集成更加容易。

该声学探测器具有出色的灵敏度，可提供无与伦比的精度，同时与其他市售真实 CO 2传感器相比，其小巧的尺寸可减少 75% 以上的空间需求，使其适合各种应用。

使用英飞凌的XENSIV™ PAS CO 2传感器提供优质的产品。

光声光谱学（PAS）原理

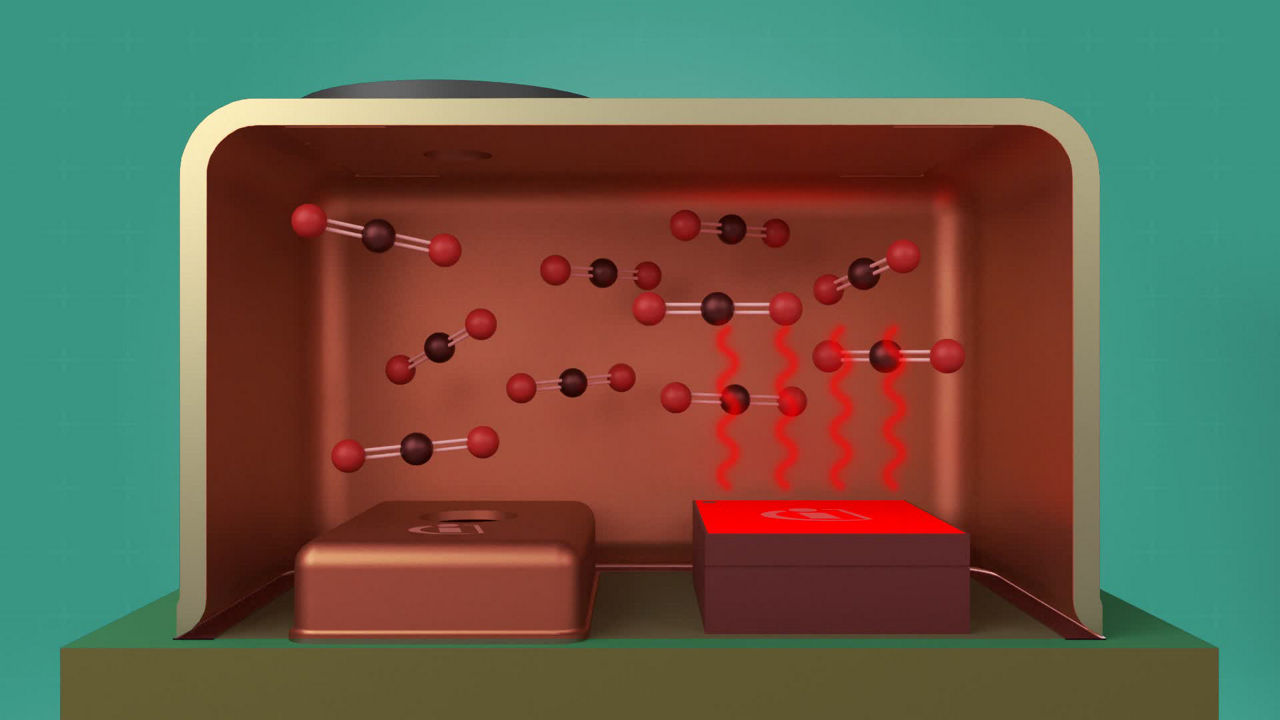

当红外光源发出的光脉冲穿过专门针对CO2吸收波长（λ= 4.2 µm）调整的光学滤光片时，测量室内的CO2分子会吸收这种过滤光。结果，CO 2分子振动并在每次脉冲时产生压力波（光声效应）。

高灵敏度的 MEMS 声学探测器可检测传感器腔内二氧化碳分子产生的压力变化，然后微控制器将输出转换为 CO2 浓度读数。为了获得尽可能准确的ppm读数，声学探测器针对低频操作进行了优化，吸收室在声学上与外部噪声隔离。

XENSIV™ PAS CO 2传感器针对低频操作进行优化后可实现准确的 ppm 读数，并具有抗外部噪声的能力。

基于光声光谱学 (PAS) 的 XENSIV™ PAS 二氧化碳传感器

CO 2传感器用于监测室内环境，以改善健康、福祉和能源效率。隔热性能较差的建筑物通风不良会导致氧气含量降低、二氧化碳 (CO 2 ) 浓度升高。即使是中等水平的二氧化碳也会对健康和生产力产生负面影响。

英飞凌是传感器技术的全球领导者，提供XENSIV™ PAS CO 2作为智能传感器解决方案，可测量真实的二氧化碳浓度水平并提供可靠的实时数据。 英飞凌的XENSIV™ PAS CO 2传感器利用光声光谱 (PAS) 技术，提供一种极其小巧、真实的 CO 2传感器，它不仅精度高，而且经济高效。 它集成了一个光声换能器，包括声学探测器、红外源和光学滤波器；一个用于信号处理的微控制器和一个用于驱动红外源的MOSFET芯片。与传统的 NDIR CO 2传感器相比，声学探测器的出色灵敏度与集成的 PCB 设计相结合，可将空间需求减少 75％ 以上。

将XENSIV™ PAS CO 2轻松集成到您的室内解决方案中，以满足绿色建筑认证标准。

WELL 和 LEED 绿色建筑认证体系

对于希望确保居住者幸福、提高生产力、节省能源成本和实现环境、社会和治理 (ESG) 目标的组织来说，绿色建筑已成为战略优先事项。

英飞凌的XENSIV™ PAS CO2气体传感器在支持五项关键 WELL ™功能方面发挥着至关重要的作用，使建筑物最多能够获得 6 个 WELL ™积分。 主要特性包括：

  • 提高居住者的健康、舒适度和生产力
  • 通过需求控制通风提高运行效率并降低能源成本
  • 减少二氧化碳排放并节约能源
  • 最大限度地降低人类接触汞和铅等有害物质的风险

领先的 WELL ™性能测试和 LEED ™验证提供商 GREENMAP 最近进行的评估已确认， XENSIV™ PASCO2V01传感器符合国际 WELL ™绿色建筑认证体系以及国际 LEED ™绿色建筑认证体系的严格性能要求，可为 6 个 LEED ™积分做出贡献，并使建筑物最多获得 28 个 LEED ™分。

英飞凌的XENSIV™ PAS CO 2气体传感器旨在满足最新的室内空气质量监管要求，包括加州 Title 24 和 ASHRAE 62.1 标准。

CO2 模块传感器类型

目前市场上有三种类型的二氧化碳传感器。

  • 光声光谱法 (PAS)：利用声波测量二氧化碳水平
  • 非色散红外（NDIR）：通过检测二氧化碳分子对红外光的吸收来测量二氧化碳浓度
  • 电化学 (EC)：通过检测CO2与化学二极管反应产生的电流来测量CO2水平

XENSIV™ PAS CO 2传感器符合所有主要的室内空气质量 (IAQ) 法规和标准，包括 WELL、LEED、Title 24 和 ASHRAE 62.1。 英飞凌的二氧化碳传感器比传统的 NDIR 二氧化碳传感器小四倍、轻三倍，其坚固高效的设计在成本高效的同时，还具有优于 EC 二氧化碳传感器的精度。MEMS 技术的实施使得XENSIV™ PAS CO 2传感器在精度和一致性方面有别于同类产品。

XENSIV™ PAS CO2 传感器支持智能二氧化碳测量，使其成为智能家居和楼宇自动化应用的理想解决方案。

英飞凌创新型环境传感器技术

XENSIV™ PAS CO2传感器的 PCB 集成有：

  • PAS 换能器（包括探测器、红外源和光学滤波器）
  • 微控制器（用于信号处理和算法）
  • MOSFET芯片（用于驱动红外源）

微控制器运行 ppm 计算以及先进的补偿和配置算法，从而实现即插即用功能，使系统集成更加容易。

该声学探测器具有出色的灵敏度，可提供无与伦比的精度，同时与其他市售真实 CO 2传感器相比，其小巧的尺寸可减少 75% 以上的空间需求，使其适合各种应用。

使用英飞凌的XENSIV™ PAS CO 2传感器提供优质的产品。

光声光谱学（PAS）原理

当红外光源发出的光脉冲穿过专门针对CO2吸收波长（λ= 4.2 µm）调整的光学滤光片时，测量室内的CO2分子会吸收这种过滤光。结果，CO 2分子振动并在每次脉冲时产生压力波（光声效应）。

高灵敏度的 MEMS 声学探测器可检测传感器腔内二氧化碳分子产生的压力变化，然后微控制器将输出转换为 CO2 浓度读数。为了获得尽可能准确的ppm读数，声学探测器针对低频操作进行了优化，吸收室在声学上与外部噪声隔离。

XENSIV™ PAS CO 2传感器针对低频操作进行优化后可实现准确的 ppm 读数，并具有抗外部噪声的能力。
