SPIDER+ LED

SPIDER+ LED 器件将 SPIDER+ 系列的功能与附加功能相结合，可驱动小灯泡或 LED

anchor

概述

除了一个高边通道设备外，还有三个可配置的设备以最具节约成本的方式支持 LED 设计，并具有诊断和保护功能。

关键特性

  • 4 和 8 通道
  • 16 位 SPI 接口
  • 所有通道均开启时最高可达 330 mA
  • 过载保护
  • OFF 时负载开路检测
  • 过压保护
  • 过温保护
  • 短路保护
  • 符合 AEC-Q100
  • IDLE & IN 引脚的 Limp Home 模式
  • 灯泡浪涌模式 (BIM)

产品

关于

SPIDER+ LED 产品系列

所有 SPIDER+ LED 设备均与标准版本引脚兼容。

除了已经描述的标准功能外，LED 灯组还具有以下功能：

  • 开启状态下的开路负载诊断 – 通过开启状态下的开路负载诊断，可以消除关闭状态下不需要的 LED 发光。还提供诊断回路，因此每个通道均可自动与其控制信号（包括 PWM）同步诊断，从而将微控制器的工作负载减少为简单的 SPI 命令。
  • • 两个内部PWM发生器 – 除了两个直接输入引脚外，还有两个内部PWM发生器，一起使用多达四种不同的PWM频率和占空比组合。
  • • 灯泡浪涌模式 (BIM) — BIM 是一项自动重试功能，它使设备能够处理通常会使输出关闭的浪涌电流。 使用BIM，还可以驱动高达5 W的小灯泡或其他容性负载。
英飞凌智能电源长期计划
SPIDER+ LED 在汽车领域的应用

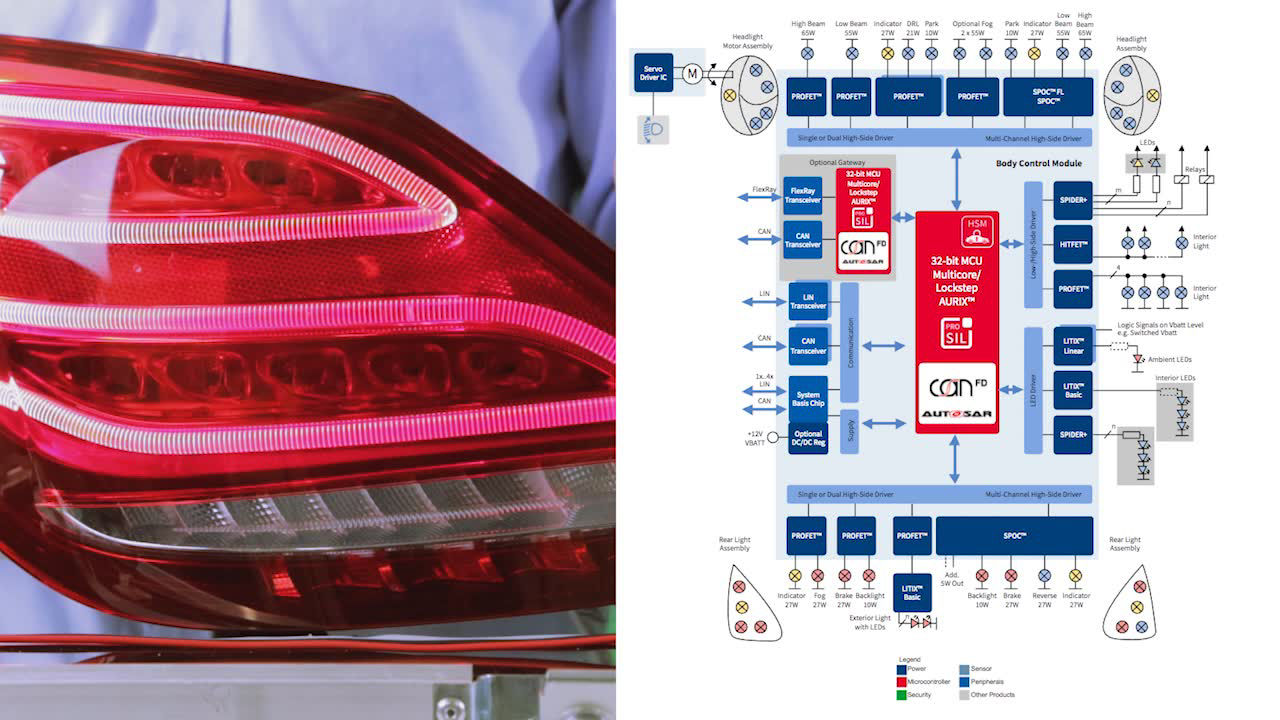

SPIDER+ 最常见的汽车应用是在车身控制模块 (BCM) 领域，其中控制和诊断分布在车辆各处的大量继电器、指示器和执行器。 但是，SPIDER+ 几乎适用于任何汽车电子控制单元 （ECU），例如汽车配电箱、HVAC 襟翼控制、后视镜控制、电动换档、方向盘振动（变道警报）等。 对于 SPIDER+ LED 设备，重点是 LED 和小灯泡，因为这些设备包括 Bulb Inrush 模式。

SPIDER+ LED 的工业应用

SPIDER+ LED最常见的工业应用是在白色家电电子控制单元中驱动继电器，指示器和执行器。 SPI 通信接口允许用户减少微控制器引脚的占用数量。 这可以节省系统成本，并实现更精确的诊断和保护。 灯泡浪涌模式可以用于轻松为其他ECU等容性负载供电，无需保险丝保护。

应用

  • 单个 LED 和小灯泡
  • 基于电阻的LED灯设计

主要特性

  • SPIDER+功能集
  • 针对 TLE75620-EST 的开路负载诊断，采用 6mA 严格阈值，避免 LED 闪烁
  • 2个额外的PWM发生器
  • 灯泡浪涌模式可驱动小灯泡
  • 一个设备最多 8 个通道或每个电池供电 4 个通道 - 可支持具有基本功能（如刹车、尾灯、指示灯）的左右真实灯光
  • 全面诊断，正确分析灯光状态
  • 出色的保护支持减少线束 - 可以使用尽可能最小的直径！
