3D 飞行时间 （ToF） 成像传感器

REAL3™是英飞凌推出的3D成像仪产品系列，由高度集成的飞行时间（ToF）传感器组成。这些单芯片成像仪十分可靠耐用，可扩展性很强，能集成于多种消费类应用、汽车应用及工业应用场合。

借助英飞凌的REAL3™飞行时间图像传感器，电子设备能够获取设备前方场景的真实3D地图。周围环境、物体和人类实时转换为数字空间中的形象。相应算法利用这些数据来测量距离和大小，跟踪运动，并将物体的形状转换成三维模型。我们的产品设计成集成于最小型的3D ToF摄像头模块，以最小功耗精确测量不同距离范围的深度。

探索消费级&工业级的 ToF 应用
探索车规级别的 ToF 应用
REAL3™ 3D 飞行时间图像传感器如何工作？

REAL3™飞行时间成像仪根据称为间接ToF（i-ToF）的ToF原理工作。ToF摄像头模块的关键组件包括ToF成像器、带驱动电路的红外照明源（波长为850或940纳米）以及安装在成像器上方的光学透镜组。可实时获得所拍摄环境的高质量深度图。

Time of-Flight (ToF) 技术将单个调制后的红外光源投射到感兴趣的物体、用户或场景上。反射光由ToF成像仪捕捉，成像仪按像素测定振幅和相位差。其结果是高度可靠的距离图像加上整个场景的灰度图像。

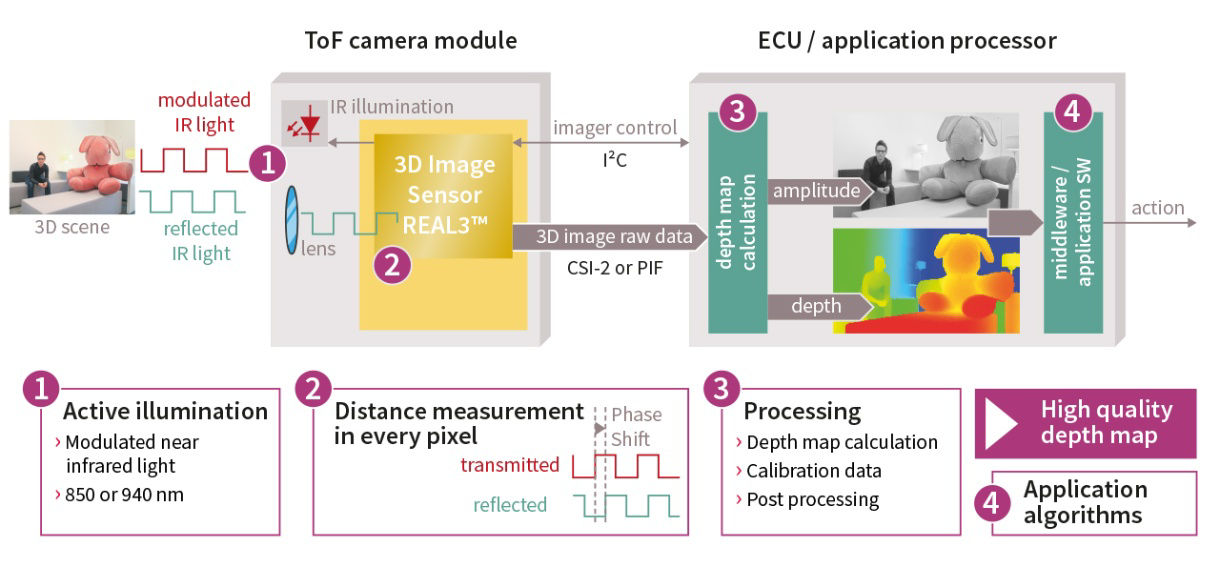

3D ToF 工作原理信息图
REAL3™ToF 应用程序的优势
  • REAL3™ ToF 成像传感器提升应用价值：高性能 3D 成像传感器产品组合可实现优化设计，满足性能、功耗、尺寸和成本目标。
  • 全面的产品，包括深度算法和批量生产设置：提供全面的服务，包括高级深度和人工智能算法、深度数据伪影的检测和校正、深度软件支持，以及最先进、最快速和批量验证的校准和测试设置等。
  • 在所有环境条件下的可靠性能，能够在强光、苛刻条件和具有挑战性的物体等恶劣环境下可靠工作。
  • 更小型化的设计：可用的单芯片解决方案，以最少的设计工作量实现小巧而坚固的摄像头模块。
  • 优化的 BOM：高度集成的 3D ToF 图像传感器产品（激光安全、电源供应）和低成本垂直腔面发射激光器 （VCSEL）驾驶优化相机模块的 BOM（物料清单），同时为最终应用提供独特的功能。
  • 加快将产品推向市场的步伐：英飞凌与pmdtechnologies提供互为补充、完全集成的产品和服务，涵盖整个设计和生产生态系统。
