硅技术

英飞凌拥有市场上最多样的硅功率产品组合，以其无与伦比的质量和领先的品质因数（FOM）而著称。该产品系列具有最佳性价比，使用方便、功能强大，可针对所有电压等级的各种应用进行各种定制优化。

硅功率 MOSFET 领域的领先地位

硅功率 MOSFET 领域的领先地位

英飞凌是全球 MOSFET 市场的领导者，为各种应用提供最多样的 MOSFET 产品系列。英飞凌硅功率 MOSFET 的设计旨在为功率开关、控制和转换提供一流的性能、可靠性和易用性。这意味着产品和系统解决方案具有更高的效率、功率密度和性价比。

英飞凌硅功率 MOSFET 针对开关电源、DC-DC 转换器、家用太阳能逆变器和电机驱动器等主要应用进行了高度优化。英飞凌拥有最多元的 Si MOSFET 产品组合，可针对特定应用需求进行各种优化定制，并提供易于使用且可靠耐用的 MOSFET。英飞凌硅功率 MOSFET 在卓越性能方面树立了行业标杆。这些产品以最新的 MOSFET 技术为基础，在开关、热性能和导通电阻方面具有出色的性能，可满足客户的各种需求。英飞凌硅功率 MOSFET 符合最高的质量和保护标准，可确保产品可靠性、可靠的系统正常运行时间和久经考验的电源稳定性。

硅 MOSFET 市场是功率半导体行业最大的元件市场之一。英飞凌是高性能功率 MOSFET 领域史无前例的领导者，以 MOSFET 作为标准元件和优化定制元件，为各种应用提供服务。英飞凌凭借优化的技术和工艺以及业内最大的 12 英寸晶圆厂规模经济，在最佳性价比、业务便利性和缩短产品上市时间等方面表现出色。

英飞凌功率 MOSFET 技术蓝图正在推动行业创新，例如它可实现新的电源转换拓扑结构，如采用 150 V MOSFET 的多电平 AC-DC 转换器，或将电子保险丝等功能与保护电路集成在一起。我们正在进一步创新，在一个封装中定制 MOSFET，或根据我们产品更好的散热能力（例如源极向下封装）推进散热概念。最先进的创新技术，如全球首创的 20 微米硅晶片技术，就是英飞凌技术实力的最好证明。诸如以最可靠、最高效的方式为人工智能数据中心供电等趋势性应用，需要在整个电力流的多个转换步骤中采用优化的硅技术。英飞凌硅技术以其高可靠性，以及覆盖多散热方案的丰富封装组合，为该应用场景提供核心支持。英飞凌的芯片专家拥有丰富的经验，在全球范围内快速满足客户的最高要求。英飞凌的创新与功率开关、控制和转换领域的性能、可靠性和易用性密切相关，从而加快为客户创造价值。

英飞凌硅 MOSFET 实现了可提高系统效率和功率密度的电源解决方案。这些器件经过专门优化，可满足个性化系统的要求，在降低整体系统成本的同时，推动客户在市场上取得成功。根据应用需求，英飞凌提供业界领先的功率开关产品组合，涵盖硅（ CoolMOS™ 、 OptiMOS™ 、StrongIRFET ™ ）、碳化硅及氮化镓技术，配套最全功率封装方案，并整合专用系统集成电路（如EiceDRIVER™ 栅极驱动器系列）与专有的功率转换拓扑。

凭借成熟的技术和稳定的供应，英飞凌在全球范围内实现了可靠的性能。英飞凌非常注重高质量标准和长期可用性。公司拥有全球最大的硅功率 MOSFET 生产能力，通过六个前端工厂和十个后端工厂的双工厂概念，以及满足区域需求的弹性供应链网络，可为所有市场的大多数技术提供服务，从而确保为客户的需求提供高度稳定的供应。

英飞凌是硅功率 MOSFET 和电源系统的全球市场和技术领导者。英飞凌拥有业界最多样的产品和封装组合，可满足从低压到高压的任何应用，并提供硅、碳化硅和氮化镓解决方案的全套电源系统，具有市场上最佳的性价比。英飞凌 MOSFET 的设计旨在为电源开关、控制和转换提供一流的性能、可靠性和易用性。英飞凌的硅技术是业界的标杆。

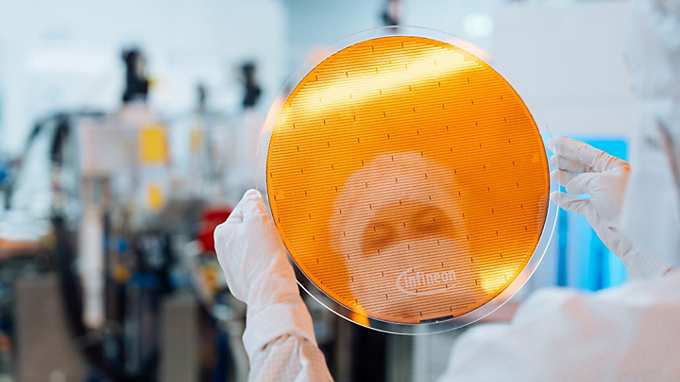

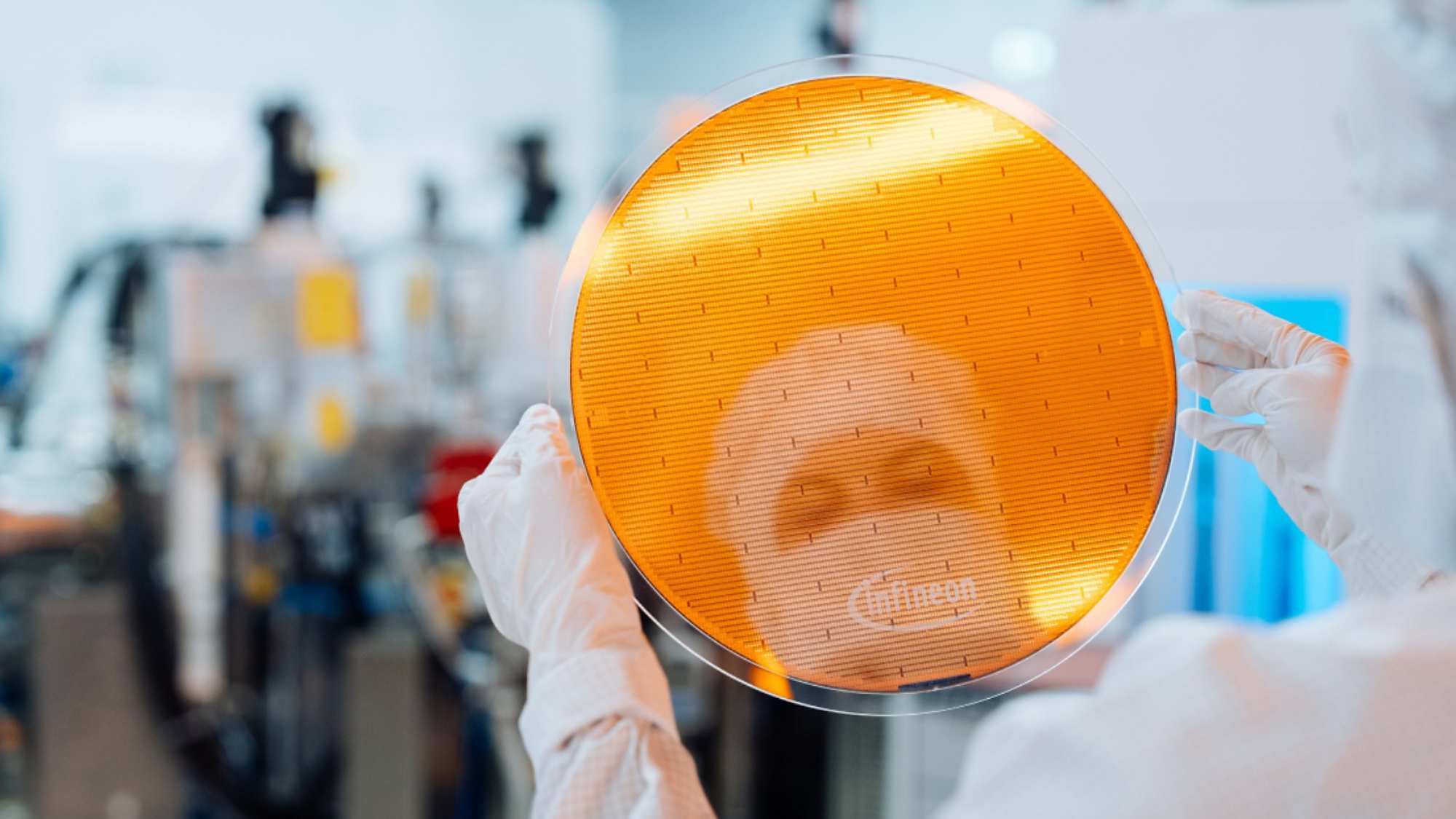

英飞凌超薄硅晶片技术 - 生产现场的晶片图像
英飞凌超薄硅晶片技术 - 生产现场的晶片图像
英飞凌超薄硅晶片技术 - 生产现场的晶片图像

超薄硅功率晶片技术

英飞凌在加工直径为 300 毫米的最薄硅功率晶片方面取得了突破性进展，晶片厚度仅为 20 微米。这种晶圆比头发丝还细，厚度仅为目前最先进晶圆的一半，这使得英飞凌能够突破半导体技术的技术极限，为客户提供卓越的价值。

硅超薄晶片将有助于大幅提高人工智能数据中心、消费、电机控制和计算应用中电源转换解决方案的能效、功率密度和可靠性。

了解更多

应用

作为电力系统的领导者，英飞凌掌握了所有三种相关的半导体材料，在硅（Si）、碳化硅（SiC）和氮化镓（GaN）方面拥有丰富的产品组合。英飞凌根据客户的要求提供支持，为所有电压等级和应用提供互补或单一用途的解决方案，充分利用硅、碳化硅和氮化镓的所有优势，加快实现客户价值。

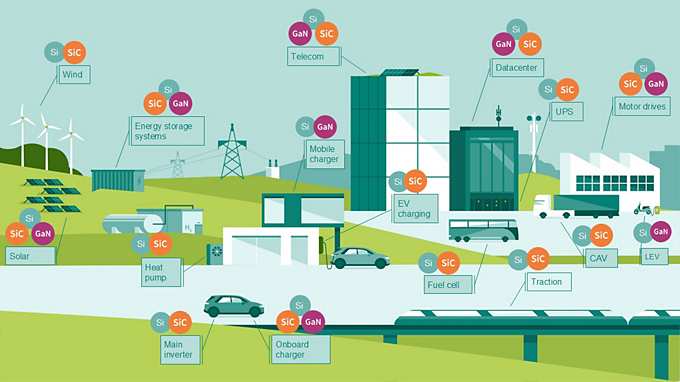

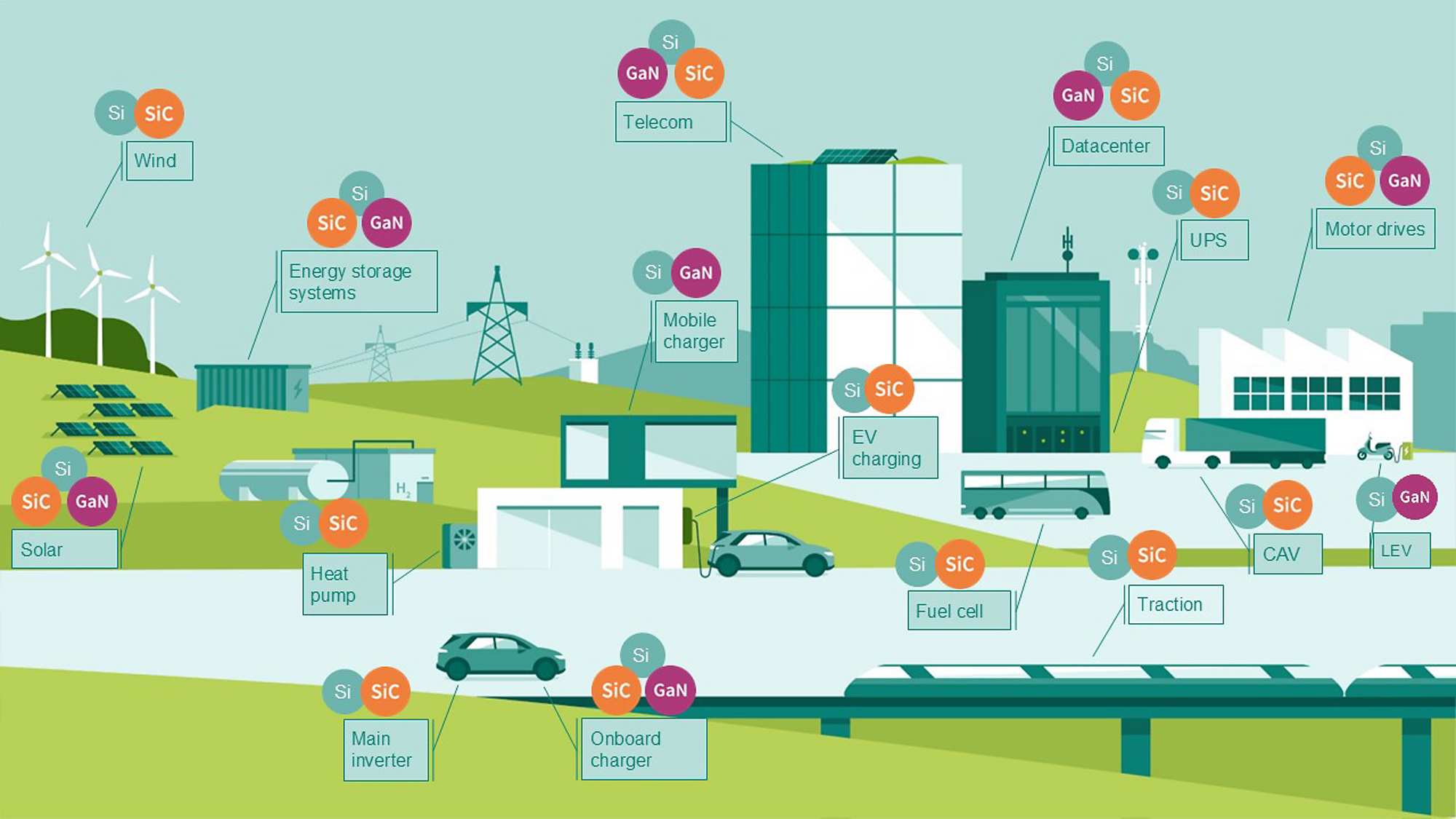

Si SiC GaN 应用可视化 - 选定目标应用概述
Si SiC GaN 应用可视化 - 选定目标应用概述
Si SiC GaN 应用可视化 - 选定目标应用概述

产品

了解英飞凌的 Si MOSFET 产品组合

OptiMOS™ 和 StrongIRFET™ 功率 MOSFET

OptiMOS™ 功率 MOSFET 可达到同类最佳的性能、最高的效率和功率密度。
StrongIRFET™ 功率 MOSFET专为坚固耐用的工业应用而设计，非常适合低开关频率的设计以及需要高载流能力的设计。

OptiMOS™ 和 StrongIRFET™

CoolMOS™ N 沟道功率 MOSFET

CoolMOS™ MOSFET 具有出色的换向稳定性，可满足各种电压等级的需求，从而提高效率和易用性，同时显著降低开关损耗和导通损耗。

CoolMOS™

MOSFET 技术

通过本入门指南了解有关 MOSFET 技术的更多信息，并深入研究 MOSFET 的结构、N 沟道 MOSFET 的工作模式、电流-电压曲线等。

了解更多

文档

文档

Silicon power MOSFETs: Infineon's path to global market leadership
Learn why Infineon is the global leader in silicon power MOSFETs and how our expertise, broad portfolio, and unmatched technology are shaping the future of power electronics.
Infineon unveils silicon power wafer of only 20 micrometers thickness
To overcome the technical hurdles in reducing wafer thickness to the order of 20 micrometers, Infineon engineers had to establish an innovative and unique wafer grinding approach, since the metal stack that holds the chip on the wafer is thicker than 20 micrometers. This significantly influences handling and processing the backside of the thin wafer. Additionally, technical and production-related challenges like wafer bow and wafer separation have a major impact on the backend assembly processes
Technological breakthrough - Infineon introduces the worlds thinnest silicon power wafer
Infineon is the first semiconductor manufacturer in the world that masters handling and processing of ultra-thin 20-micrometer power semiconductor wafers which are half the thickness of conventioal wafers of 40-60 micrometers. Ultra-thin wafers reduce substrate resistance by half and cut down power losses by over 15%. The industry-first technology addresses various applications and reinforces Infineon's Powering AI roadmap.
Infineon’s leadership in silicon power MOSFETs
Infineon offers the broadest portfolio of right-fit MOSFET products for every application, designed to enable best-in-class performance, reliability and ease-of-use in power switching, control, and conversion.
