半桥和 LLC 控制器

通过谐振模式电源提高效率

anchor

概述

谐振模式电源是 SMPS 电路的一种变体,具有高效率、低 EMI 和高功率密度。软开关通过使用 ZCS(零电流)和 ZVS(零电压)开关方案,可显著降低开关损耗。半桥控制器和 LLC 控制器之间有相似之处,例如利用外部电容器以及主变压器的漏电感形成谐振回路来辅助其开关操作。

关键特性

  • 新颖、简单的设计
  • 外部调节。工作频率
  • 突发 模式操作
  • OCP、掉电保护
  • 集成高端驱动器
  • 使用 DCM & ZV-RV S& CRM 操作
  • 一系列保护功能
  • UART 端口

产品

关于

内置振荡器允许设计人员使用电阻器设置合适的工作频率范围。编程软启动功能可限制浪涌电流和输出电压的过冲。提供的系统保护,如输入欠压保护和过流保护,可实现最高的系统运行可靠性。为设计所带来的好处是减少了外部元件,可节省 BOM 成本,以及具有可调节滞后功能的电源欠压保护,从而简化了系统设计。

ICE2HS01G 是一款高性能谐振模式控制器,专为次级侧具有同步整流的高效半桥LLC转换器而设计。凭借其新的驱动技术,半桥 LLC 转换器可以在CCM和DCM条件下利用次级开关实现同步整流。次级侧不需要特殊的同步整流控制器 IC。该控制器具有以下主要优点

  • 新颖的 LLC/SR 运行模式,由主边控制器控制
  • 为 SR 运行提供多重保护
  • 严格的容差控制
  • 精确设置开关频率和死区时间
  • 简单的系统设计
  • 优化系统效率
  • 多种转换器保护:OTP、OLP、OCP 和锁存使能
  • 外部禁用 SR 开关或 HB 开关
  • DSO-20 封装

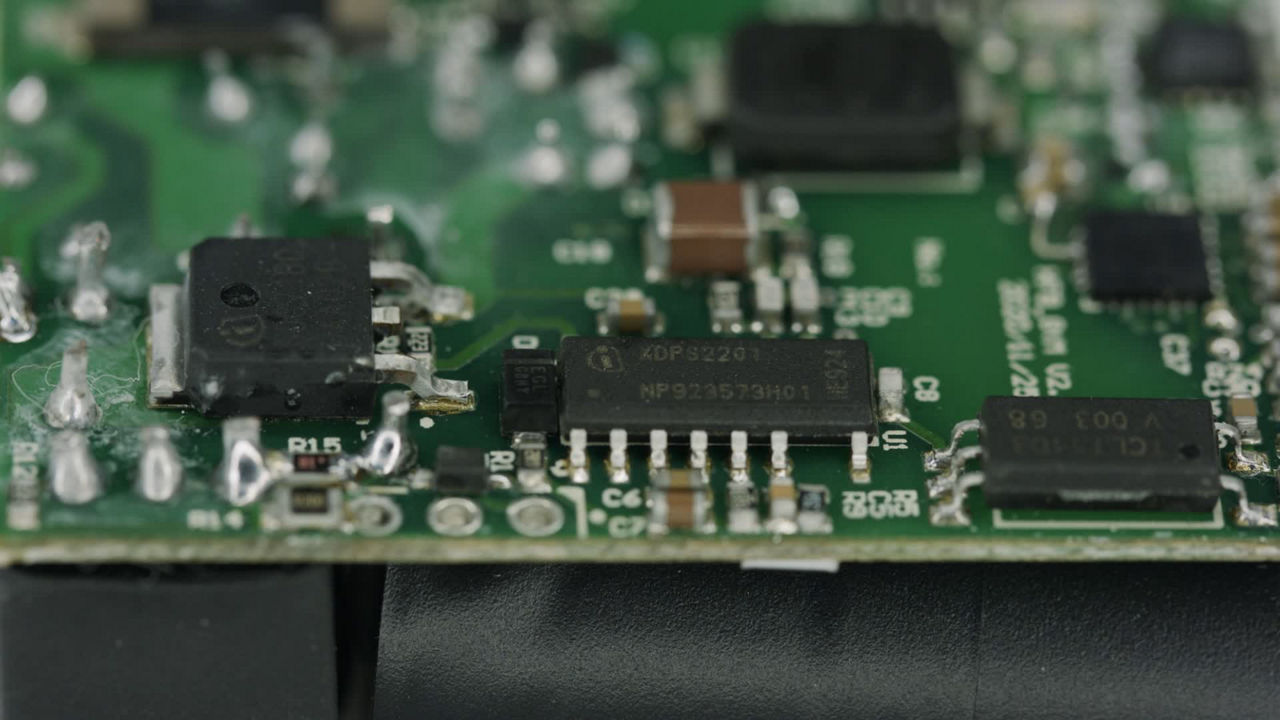

XDPS2201 是 XDP™ 数字电源系列中高度集成的混合反激式控制器,适用于高密度AC-DC电源,例如 USB-C 快速充电器和适配器应用。通过使用两个高压 MOSFET(例如半桥配置中配置的 CoolMOS™),XDPS2201 能够在非对称半桥反激式拓扑中驱动高侧和低侧 MOSFET。该控制器具有以下主要优点

  • 高功率密度设计,效率高达 93.8%
  • 不同交流电和负载条件下的平均效率 > 92%
  • 用于高压侧驱动的外部元件最多可节省 20 个
  • 更高的系统稳健性
  • 通过可配置的数字参数实现快速、精确的系统调整
  • 无铅,符合 RoHS 标准

IRS27952 是一款自振荡半桥驱动器 IC,适用于DC-DC 谐振转换器应用,尤其是 LLC 谐振半桥转换器。频率和死区时间可使用两个外部组件在外部进行编程。该 IC 利用低侧 MOSFET 的导通电阻提供过流保护。通过外部将 CT/SD 引脚的电压拉到至使能电压阈值以下,可以禁用 IC。

内置振荡器允许设计人员使用电阻器设置合适的工作频率范围。编程软启动功能可限制浪涌电流和输出电压的过冲。提供的系统保护,如输入欠压保护和过流保护,可实现最高的系统运行可靠性。为设计所带来的好处是减少了外部元件,可节省 BOM 成本,以及具有可调节滞后功能的电源欠压保护,从而简化了系统设计。

ICE2HS01G 是一款高性能谐振模式控制器,专为次级侧具有同步整流的高效半桥LLC转换器而设计。凭借其新的驱动技术,半桥 LLC 转换器可以在CCM和DCM条件下利用次级开关实现同步整流。次级侧不需要特殊的同步整流控制器 IC。该控制器具有以下主要优点

  • 新颖的 LLC/SR 运行模式,由主边控制器控制
  • 为 SR 运行提供多重保护
  • 严格的容差控制
  • 精确设置开关频率和死区时间
  • 简单的系统设计
  • 优化系统效率
  • 多种转换器保护:OTP、OLP、OCP 和锁存使能
  • 外部禁用 SR 开关或 HB 开关
  • DSO-20 封装

XDPS2201 是 XDP™ 数字电源系列中高度集成的混合反激式控制器,适用于高密度AC-DC电源,例如 USB-C 快速充电器和适配器应用。通过使用两个高压 MOSFET(例如半桥配置中配置的 CoolMOS™),XDPS2201 能够在非对称半桥反激式拓扑中驱动高侧和低侧 MOSFET。该控制器具有以下主要优点

  • 高功率密度设计,效率高达 93.8%
  • 不同交流电和负载条件下的平均效率 > 92%
  • 用于高压侧驱动的外部元件最多可节省 20 个
  • 更高的系统稳健性
  • 通过可配置的数字参数实现快速、精确的系统调整
  • 无铅,符合 RoHS 标准

IRS27952 是一款自振荡半桥驱动器 IC,适用于DC-DC 谐振转换器应用,尤其是 LLC 谐振半桥转换器。频率和死区时间可使用两个外部组件在外部进行编程。该 IC 利用低侧 MOSFET 的导通电阻提供过流保护。通过外部将 CT/SD 引脚的电压拉到至使能电压阈值以下,可以禁用 IC。
