EZ-PD™ PMG1-B1 高压 MCU，带 USB-C 和 PD

使用集成了 buck-boost 电池充电控制器的 EZ-PD™ PMG1-B1 USB PD 微控制器将您的电池供电设备转换为 USB-C

anchor

概述

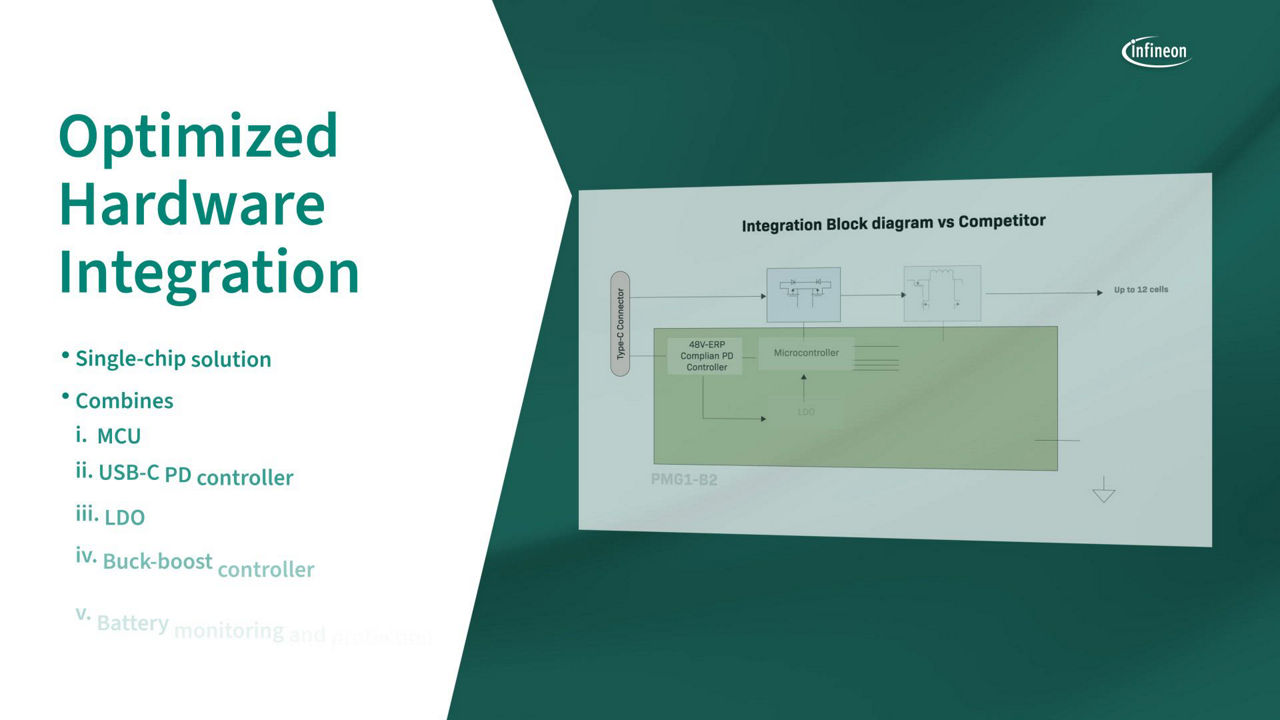

EZ-PD™ PMG1-B1 is a highly integrated buck-boost battery charge controller with USB Type-C Power Delivery(PD) microcontroller in a single chip. It supports a wide input voltage range (4 to 24 V with 40 V tolerance) and programmable switching frequency (150 to 600 kHz) in an integrated PD solution. EZ-PD™ PMG1-B1 is targeted towards 2-5 cell battery-powered applications like power tools, speakers, electric shavers, and portable blenders.

关键特性

  • Buck-boost controller
  • Battery Charging
  • Support for USB-C and USB PD
  • Programmable MCU (ARM® Cortex® M0)
  • Constant current charging
  • Constant voltage charging
  • Two 8-bit ADCs and one 12-bit ADC
  • Battery monitoring
  • 128 KB flash and 16 KB SRAM
  • LDO with 5 V output at 75 mA
  • Legacy charging block (BC 1.2, AFC)
  • Integrated gate drivers

产品

关于

更多关于 EZ-PD™ PMG1

EZ-PD™ PMG1（第 1 代供电微控制器）是业界首个采用 USB 供电 （PD） 的高压微控制器系列。 这些芯片包括一个 Arm® Cortex®-M0/M0+ CPU和一个 USB PD控制器以及模拟和数字外设。 它面向向高压 USB PD端口提供/消耗功率的嵌入式系统，并利用MCU提供额外的配置功能。 EZ-PD™ PMG1 系列具有经过市场验证的 USB PD 标准，可确保规范合规性和互操作性。 它是目前市场上唯一的高压可编程 USB PD 解决方案，配有高达 256 KB flash 和 32 KB RAM 的集成 Arm® Cortex®-M0/M0+、USB 全速设备以及模拟和数字外设。

为什么选择 EZ-PD™ PMG1
  • 高度集成，节省面积和 BOM
  • ModusToolbox™软件上的 EZ-PD ™ PMG1 SDK 包含大量代码示例和各种支持文档，可加快设计周期并缩短产品上市时间
  • 经过市场验证的解决方案兼容 USB IF 和 PD 标准，可最大程度降低实施风险
  • 可定制的解决方案适合所有应用
  • 无需深入了解 USB-C
  • 适用于商业或工业应用
ModusToolbox™ 软件环境

EZ-PD™ PMG1 提供统一的固件视图，其中包含 ModusToolbox™ 软件支持的 SDK，可在产品组合中的所有设备之间实现无缝迁移。 作为开发工具、库和嵌入式运行时资产的集合，ModusToolbox™ 软件旨在提供灵活而全面的开发体验。

ModusToolbox™
EZ-PD™ PMG1 应用

消费、工业和通信领域的越来越多的产品正在采用 USB-C 端口来供电。 英飞凌提供专用解决方案，将 USB-C 端口集成到客户的嵌入式应用中。典型用例包括智能扬声器、相机、耳机、游戏机、电动工具、VR 耳机和其他便携式电子设备以及家用电器。 作为 USB-C 端到端解决方案的领导者，英飞凌为 USB-C 充电器和电源适配器提供全面的解决方案组合。

为什么要迁移到 USB-C

到 2025 年，超过 100 亿个 USB 端口将迁移到 USB-C：手机、笔记本电脑和汽车已经选择了这一标准，因此每个常见的直流电源拉/灌电流将在短短几年内达到 240 W。 USB-C 的优点有几个：插头方向和电缆方向无关，使用 USB PD 和可协商电压的双向功率流，功率高达 240 W。此外，通过采用通用连接器，企业能够避免在其产品中包含专有充电器，从而显著减少了电子废品的产生及其成本。

更多关于 EZ-PD™ PMG1

EZ-PD™ PMG1（第 1 代供电微控制器）是业界首个采用 USB 供电 （PD） 的高压微控制器系列。 这些芯片包括一个 Arm® Cortex®-M0/M0+ CPU和一个 USB PD控制器以及模拟和数字外设。 它面向向高压 USB PD端口提供/消耗功率的嵌入式系统，并利用MCU提供额外的配置功能。 EZ-PD™ PMG1 系列具有经过市场验证的 USB PD 标准，可确保规范合规性和互操作性。 它是目前市场上唯一的高压可编程 USB PD 解决方案，配有高达 256 KB flash 和 32 KB RAM 的集成 Arm® Cortex®-M0/M0+、USB 全速设备以及模拟和数字外设。

为什么选择 EZ-PD™ PMG1
  • 高度集成，节省面积和 BOM
  • ModusToolbox™软件上的 EZ-PD ™ PMG1 SDK 包含大量代码示例和各种支持文档，可加快设计周期并缩短产品上市时间
  • 经过市场验证的解决方案兼容 USB IF 和 PD 标准，可最大程度降低实施风险
  • 可定制的解决方案适合所有应用
  • 无需深入了解 USB-C
  • 适用于商业或工业应用

ModusToolbox™ 软件环境

EZ-PD™ PMG1 提供统一的固件视图，其中包含 ModusToolbox™ 软件支持的 SDK，可在产品组合中的所有设备之间实现无缝迁移。 作为开发工具、库和嵌入式运行时资产的集合，ModusToolbox™ 软件旨在提供灵活而全面的开发体验。

ModusToolbox™

EZ-PD™ PMG1 应用

消费、工业和通信领域的越来越多的产品正在采用 USB-C 端口来供电。 英飞凌提供专用解决方案，将 USB-C 端口集成到客户的嵌入式应用中。典型用例包括智能扬声器、相机、耳机、游戏机、电动工具、VR 耳机和其他便携式电子设备以及家用电器。 作为 USB-C 端到端解决方案的领导者，英飞凌为 USB-C 充电器和电源适配器提供全面的解决方案组合。

为什么要迁移到 USB-C

到 2025 年，超过 100 亿个 USB 端口将迁移到 USB-C：手机、笔记本电脑和汽车已经选择了这一标准，因此每个常见的直流电源拉/灌电流将在短短几年内达到 240 W。 USB-C 的优点有几个：插头方向和电缆方向无关，使用 USB PD 和可协商电压的双向功率流，功率高达 240 W。此外，通过采用通用连接器，企业能够避免在其产品中包含专有充电器，从而显著减少了电子废品的产生及其成本。
