MOTIX™ MCU | 带集成H-桥驱动器的32位电机控制SoC

MOTIX™ 基于 Arm® Cortex® -M0 或 M3的 32 位电机控制 SoC 解决方案支持舒适功能

anchor

概述

英飞凌的 MOTIX™全桥驱动IC配备 LIN 或 CAN/CAN/FD 通信接口，为汽车有刷直流电机控制应用提供最小的系统解决方案。 此外，Tle988x 还提供具有 ASILB 等级的安全和高性能电机控制。

关键特性

  • Arm® Cortex® M3 或 M0 核心
  • 高达 60 兆赫的频率
  • 高达 256 kB 闪存
  • 两相桥驱动IC
  • 集成 LIN/CAN-FD 收发器
  • 温度范围 Tj 最高可达 175°C
  • 脉宽调制能力
  • ASIL-B
  • 安全
  • 自适应 MOSFET 控制

产品系列对比

产品

关于

采用Arm®的片上系统 (SoC) Cortex® -M 和 H 桥驱动器

英飞凌的MOTIX™ MCU 32 位电机控制 SoC 产品组合带有集成 H 桥驱动器，包括四个不同的产品系列：TLE985x、TLE986x、TLE988x 和 TLE994x。

这些产品将经过市场验证的外设与 LIN 或 CAN/CAN-FD 通信集成在一起，可满足天窗和车窗升降机等各种智能两相直流电机控制应用的需求。

TLE985x 系列基于 32 位Arm® Cortex® -M0 内核构建。 同时，TLE986x 和 TLE988x 系列采用更先进的Arm® Cortex® -M3 内核，而 TLE994x 系列则采用Arm® Cortex® -M23 内核。

值得注意的是，TLE986x 与MOTIX™ TLE987x 系列共享相同的微控制器单元和外围设备，集成了三相桥式驱动器。 这种共性促进了 DC 和 BLDC 电机控制应用之间的设计协同作用，简化了开发流程并缩短了产品上市时间。

此外，同样的设计优势也延伸至TLE988x和TLE989x系列，以及TLE994x和TLE995x系列。这种设计上的协调提高了效率和灵活性，使工程师能够轻松地在不同的电机控制应用中发挥他们的专业知识。

集成MOTIX™ MCU (SoC) 的亮点和优势 H桥驱动器
  • 实现成本和电路板空间的改进：我们的直流电机控制系统片上解决方案集成了数据处理、驱动和传感功能。 该芯片采用小封装，可节省 PCB 空间。 MOTIX™全桥驱动IC可以在 VBATT ≥ 6 V 下使用少量的外部元件驱动 MOSFET，在系统层面提供了非常经济的解决方案。
  • 支持具有相同设计的车舱内和引擎盖下应用：一些衍生产品可承受高达 Tj = 175°C 的温度，因此由于引脚、封装和软件兼容性而能够实现系列设计方法。
  • 实现极高的系统可靠性——片上系统中嵌入了广泛的诊断和保护功能，超出了分立方法所能提供的范围。
  • 实现高性能：MOTIX™ TLE988x 系列，配备 CAN/CAN-FD 通信接口，可通过电机控制方法满足高功率有刷直流电机驱动应用的需求。
  • 保证功能安全：某些 MOTIX™ TLE988x 产品具有 ASIL B 等级的安全等级。 它们支持故障保护机制和错误处理响应，在错误工况下安全切断桥式驱动电路
英飞凌智能电源长期计划
MOTIX™ MCU 工具链和设计支持

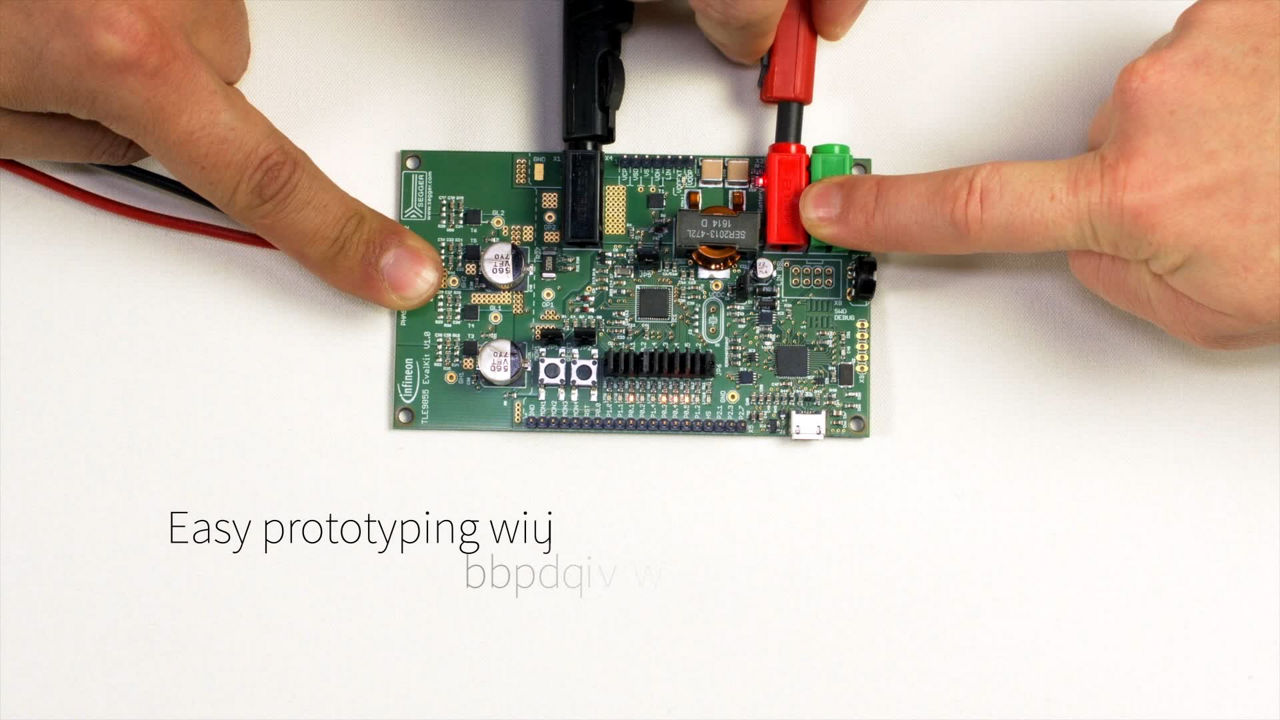

MOTIX™ MCU| 32 位电机控制SoC解决方案由英飞凌和第三方供应商提供的完整开发工具链支持。该工具链包括编译器、调试器、评估板&防护板、参考设计、底层驱动程序、经过验证和可投入生产的电机控制软件和配置工具。此外，还有大量的应用文档可以支持您的设计。

我们与合作伙伴（Preferred Design Houses）一起，为使用我们的嵌入式电源产品系统提供客户支持。他们经过培训，可以提供特定于应用程序和产品的支持，例如

  • 咨询&培训
  • › 提供软件组件，例如底层驱动程序、嵌入式软件、仿真模型等
  • › 软件开发，例如参数化、定制、优化、调整等
  • › 机电一体化开发，例如系统的设计、布局和开发、系统和测试验证等
  • › 测试，例如测量和测试服务，鉴定、验证等测试台服务
  • › 原型设计，例如目标成本开发，PCB 设计和器件选型
向社区提问
MOTIX™ 软件和工具
  • 底层驱动程序 为用户提供每个模块的文件对（c./.h 文件），允许在运行时通过提供的 API 对模块进行初始化和配置。底层驱动程序作为代码示例提供。客户还可以访问其他文档和测试报告。
  • 配置工具是 MOTIX™ 产品的图形用户界面，用于评估和配置。MOTIX™ MCU 配置向导）。
  • 仿真&建模工具允许对设计进行有效的原型设计以及正确的值和参数的计算。
  • 实用程序是使用户能够完成一系列任务的工具，例如获取读数、分析数据和创建仪表板，例如内存分析器。
有关 MOTIX™ 软件的更多信息
英飞凌开发者中心
MOTIX™ MCU（SoC）系列新成员即将推出：TLE994x

MOTIX™ MCU（SoC）系列新成员即将推出：TLE994x

MOTIX™ TLE994x 是一种单芯片解决方案，无缝集成了 Arm Cortex-M23 微控制器、非易失性闪存、先进的模拟和混合信号外设、LIN 通信接口和驱动级。 产品亮点：

• 紧凑的设计，价格具有竞争力

• 与当前MOTIX™ MCU 产品组合（LINUART、CCU7、ADC12）相比，硬件功能有所改进

• 功能安全（ASIL-B）和网络安全（TrustZone）

• FOC 功能

• 通过软件、工具和服务提供优质的设计支持

• 如需了解更多信息，请联系您当地的英飞凌销售代表。

功能安全应用中的 ASIL B 和 QM 部分

MOTIX™ MCU | 32 位电机控制 SOC 解决方案支持高达 ASIL B 的应用。

TLE989x 和 TLE994x 系列是根据 ISO 26262 开发的，提供 ASIL B 功能，而 TLE987x 提供 QM 设备。尽管如此，它们可以并且已经用于需要功能安全（ISO26262）达到 ASIL-B 的各种电机控制应用中。

英飞凌提供以下设计支持：

• FIT 数据信息 (ISO26262)

• 功能/模块与区域细分

如果需要这些数据，请联系您当地的英飞凌合作伙伴，他们可以为您提供此信息。
