PROFET™ +2 12V |汽车智能高边开关

PROFET™ +2 12V 是一个可扩展的 12 V 智能高边开关系列，具有面向汽车应用的高级保护和诊断功能

anchor

概述

PROFET™ +2 12V 系列是 Infineon 最大的汽车和工业应用高边开关产品系列。 该系列通过提供具有高级诊断和集成保护功能的单通道、双通道和四通道设备，支持域和区域控制的趋势。 这些智能功率器件 （IPD） 支持容性负载充电、起动、欠压延迟和电流检测反馈功能。

关键特性

  • RDS（ON） 范围 1.4-90 mΩ
  • 最多 4 个通道
  • 工作电压最高可达 28 V
  • 12V 负载电压突降保护
  • 模拟诊断（电流检测）
  • 电流限制或跳闸开关
  • 集成的保护功能
  • 集成诊断功能
  • 小封装 TSDSO14 和 TSDSO24
  • 家族内pin2pin兼容
  • AEC-Q100 符合资格
  • PRO-SIL™ ISO 26262-ready

产品系列对比

产品

关于

关于PROFET™+ 12V高边智能功率开关

Infineon® PROFET™ +2 12V 提供单通道、双通道和四通道器件（1.4 mΩ 至 90 mΩ），采用 TSDSO-14 和 TSDSO-24 裸焊盘封装，并提供最先进的诊断和保护功能。该系列具有出色的效率、先进的电流检测精度 (KiLiS)、低电压启动能力以及更快的开关速率。该系列包含不同的型号，例如不带欠压恢复延迟的 -EPG/-ESP 或具有容性负载开关模式的 -ESP/-EPL，用于电力分配系统、自动驾驶和区域控制应用。系列中所有产品符合 AEC-Q100 1 级或 AEC-Q100 0 级标准，适用于汽车应用，并作为 PRO-SIL™ ISO 26262-ready 产品提供。

关于PROFET™ +2 12V高边智能功率开关系列

Infineon®的PROFET™ +2 12V系列提供出色的模拟电流检测精度（标称负载电流下≤4%）。它可以用于监控正常工作状态、过载、开路负载、短路对地、短路到电池状态、保护开关关闭（过热和过流关断）、保护负载和线束，以及监控输出电流以控制输出功率。

PROFET™ +2 12V 系列提供两种保护策略机制：智能重启控制和智能闩锁。 第一个类型有一个内部计数器，用于在闩锁之前计算故障事件的数量（最多 7 个）。 第二种类型具有内部锁存器，可在发生故障事件时保护输出级。 当设备锁定时， 可以应用复位以重新启动计数器。

工具套件
开发者社区
PROFET™+2 12V设计支持

Infineon 提供一系列设计资料，包括应用说明、评估板、PCB 设计数据、仿真模型和在线仿真工具。这些材料可以每个产品页面的“设计支持”一章中找到。此外，我们还为汽车电力分配系统的智能功率开关和栅极驱动IC提供专用工具套件。

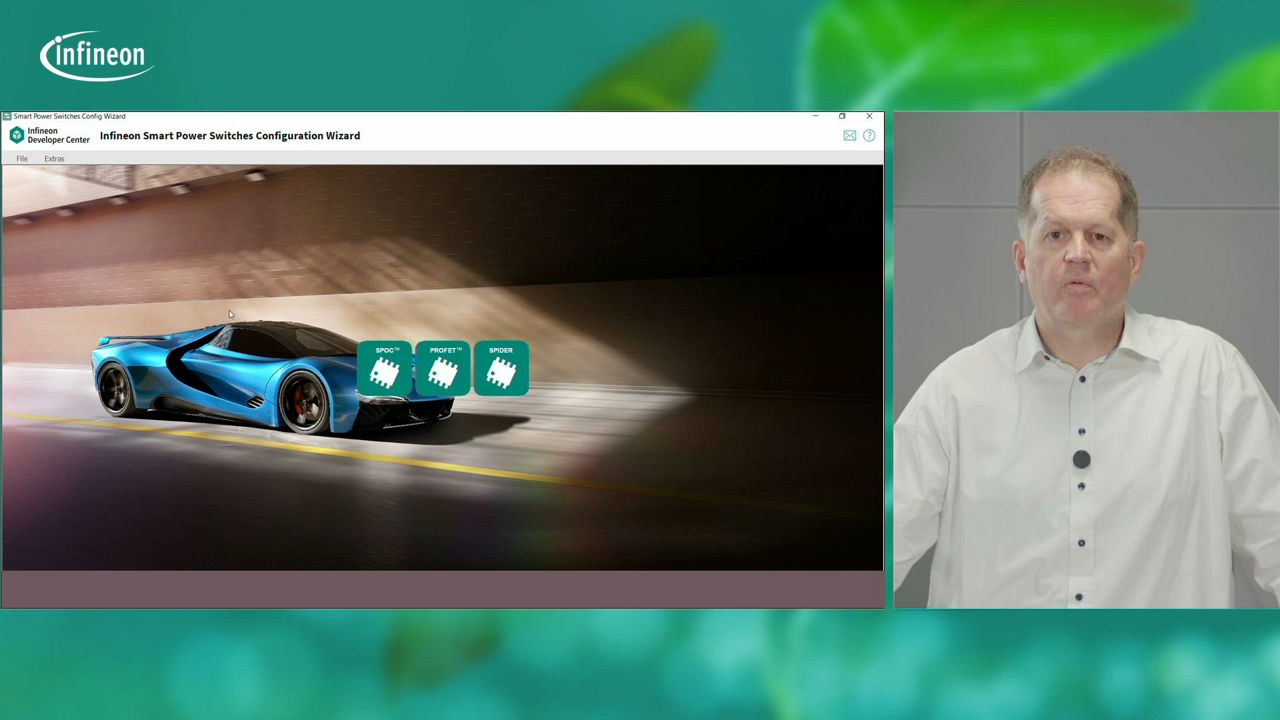

Infineon®的智能功率开关工具套件支持系统架构师和硬件设计人员从构思到实现。该套件允许用户使用“查找和选择”工具之一为特定负载选择正确的智能功率开关。与不同的“模拟和建模”工具一起， 可以为相应的产品模拟各种应用场景。结果可以记录在报告工具中，并使用“配置”工具以及相应的评估板进行验证。

面临设计挑战？ 英飞凌开发人员社区全天候为您提供服务，帮助您与全球各地的工程师建立联系和网络。从 Infineon® 支持工程师和专家成员那里获得帮助，随时随地解决您的设计挑战。

工具套件
开发者社区
ISO 26262 - 基于功能安全（FuSa）的可靠的电子元器件

借助 Infineon® 的 Power PROFET™ + 器件，设计人员为当今和即将到来的汽车电子/电气 （E/E） 架构挑战做好了充分准备，这些架构需要满足 PRO-SIL™ ISO 26262-compliant 和PRO-SIL™ ISO 26262-ready 等级要求的组件，这些安全等级用于故障安全，也可用于故障操作的电力分配系统。

要访问PRO-SIL™ ISO 26262文档，请使用您公司的电子邮件地址注册 myinfineon.com。 请联系您各自的分销或销售联系人，申请将您的 myInfineon 账户升级为合作伙伴身份。 这是访问我们的 myICP 门户网站进行下载所必需的。

在 myInfineon 上注册
ISO 26262 - 功能安全 (FuSa)

查找与半导体产品的长期可用性 “汽车智能电源长期计划”相关的信息。

关于PROFET™+ 12V高边智能功率开关

Infineon® PROFET™ +2 12V 提供单通道、双通道和四通道器件（1.4 mΩ 至 90 mΩ），采用 TSDSO-14 和 TSDSO-24 裸焊盘封装，并提供最先进的诊断和保护功能。该系列具有出色的效率、先进的电流检测精度 (KiLiS)、低电压启动能力以及更快的开关速率。该系列包含不同的型号，例如不带欠压恢复延迟的 -EPG/-ESP 或具有容性负载开关模式的 -ESP/-EPL，用于电力分配系统、自动驾驶和区域控制应用。系列中所有产品符合 AEC-Q100 1 级或 AEC-Q100 0 级标准，适用于汽车应用，并作为 PRO-SIL™ ISO 26262-ready 产品提供。

关于PROFET™ +2 12V高边智能功率开关系列

Infineon®的PROFET™ +2 12V系列提供出色的模拟电流检测精度（标称负载电流下≤4%）。它可以用于监控正常工作状态、过载、开路负载、短路对地、短路到电池状态、保护开关关闭（过热和过流关断）、保护负载和线束，以及监控输出电流以控制输出功率。

PROFET™ +2 12V 系列提供两种保护策略机制：智能重启控制和智能闩锁。 第一个类型有一个内部计数器，用于在闩锁之前计算故障事件的数量（最多 7 个）。 第二种类型具有内部锁存器，可在发生故障事件时保护输出级。 当设备锁定时， 可以应用复位以重新启动计数器。

工具套件
开发者社区

PROFET™+2 12V设计支持

Infineon 提供一系列设计资料，包括应用说明、评估板、PCB 设计数据、仿真模型和在线仿真工具。这些材料可以每个产品页面的“设计支持”一章中找到。此外，我们还为汽车电力分配系统的智能功率开关和栅极驱动IC提供专用工具套件。

Infineon®的智能功率开关工具套件支持系统架构师和硬件设计人员从构思到实现。该套件允许用户使用“查找和选择”工具之一为特定负载选择正确的智能功率开关。与不同的“模拟和建模”工具一起， 可以为相应的产品模拟各种应用场景。结果可以记录在报告工具中，并使用“配置”工具以及相应的评估板进行验证。

面临设计挑战？ 英飞凌开发人员社区全天候为您提供服务，帮助您与全球各地的工程师建立联系和网络。从 Infineon® 支持工程师和专家成员那里获得帮助，随时随地解决您的设计挑战。

工具套件
开发者社区

ISO 26262 - 基于功能安全（FuSa）的可靠的电子元器件

借助 Infineon® 的 Power PROFET™ + 器件，设计人员为当今和即将到来的汽车电子/电气 （E/E） 架构挑战做好了充分准备，这些架构需要满足 PRO-SIL™ ISO 26262-compliant 和PRO-SIL™ ISO 26262-ready 等级要求的组件，这些安全等级用于故障安全，也可用于故障操作的电力分配系统。

要访问PRO-SIL™ ISO 26262文档，请使用您公司的电子邮件地址注册 myinfineon.com。 请联系您各自的分销或销售联系人，申请将您的 myInfineon 账户升级为合作伙伴身份。 这是访问我们的 myICP 门户网站进行下载所必需的。

在 myInfineon 上注册
ISO 26262 - 功能安全 (FuSa)

查找与半导体产品的长期可用性 “汽车智能电源长期计划”相关的信息。
