MOTIX™ 多路半桥 IC用于有BDC电机

探索适用于有刷直流 (BDC) 电机应用的MOTIX™多半桥 IC 产品组合，找到最适合您要求的产品。

anchor

概述

用于门控的 MOTIX ™ TLE9166EQ 非常适合门锁、保险箱锁、镜子折叠和调节功能以及白炽灯泡和 LED，确保无缝集成和优化电力输送。 MOTIX ™ TLE94xyz 多半桥 IC 范围从 2 倍半桥 IC 到 12 倍半桥 IC。MOTIX™ tle94xyz 多路半桥 IC 包含完整的驱动器和功率器件，旨在驱动各种汽车应用中的小型直流电动机。

关键特性

  • 引脚和 SW 兼容
  • PCB 面积缩小达 85%
  • HS/LS 电平诊断功能
  • 出色的 EMC 能力
  • 3、4、6、 8、10、12 个半桥
  • 带集成输出级& PWM
  • 16 位 SPI/DI 用于控制&诊断
  • 电压供应范围：5.5-20 V
  • 可调节开路负载阈值 /li>

产品系列对比

产品

关于

英飞凌的 MOTIX™ 多半桥IC产品系列

用于门控的MOTIX™ TLE9166EQ为门控模块提供了多功能解决方案，具有 6 个带浪涌电流管理的半桥、25 kHz PWM、可配置的压摆率、6 个高边开关（一个可配置为高边或 LDO）、1 个用于板外传感器的 LDO 以及 2 个用于电致变色镜和加热器的栅极驱动器。 该设备针对与MOTIX™ TLE956x 电机系统 IC（SBC）配合使用进行了优化。 TLE9166 和 TLE956x 的组合节省了 PCB 空间并提供了出色的热性能。

MOTIX™ TLE94xyz设备引脚和软件兼容，因此具有高度灵活性并减少了设计工作量。 通过在一个设备中集成多个驱动器和功率器件，以及通过优化功能以减少外部组件，可以降低系统成本和缩小 PCB 占用空间（引脚面积最多减少至 85%）。英飞凌的 MOTIX™ 多半桥 IC 凭借出色的 EMC 性能和高边/低边的高级诊断功能脱颖而出，提高了整体系统性能和可靠性。

汽车应用中的多路半桥 IC

MOTIX™ TLE9166 适用于门锁、保险箱锁、镜子折叠和调节、镜子加热、电致变色镜、白炽灯和 LED。 TLE9166 和MOTIX™ TLE956x 电机系统 IC（SBC）的组合提供了高度可配置性和先进的功能，以满足不同的负载需求。 该芯片组提供了适应各种系统架构所需的可扩展性，例如门控制模块、前驱动后驱动和区域应用。

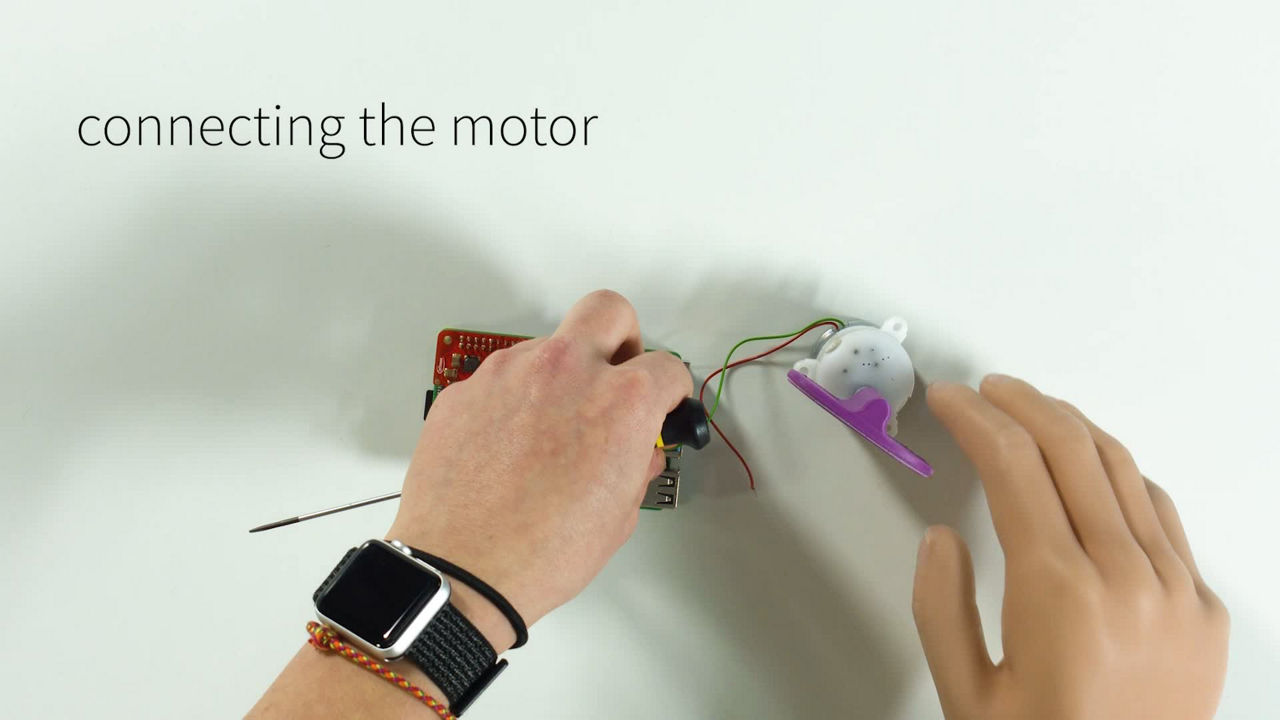

英飞凌的MOTIX™多半桥 IC 针对汽车有刷直流电机控制（如 HVAC 挡板控制）进行了优化。 TLE94112ES 可以并联驱动最多 6 个 0.9 A 直流电机，在级联模式下可驱动最多 11 个 0.9 A 电机，或通过并联输出驱动最多 3 个 1.8 A 电机。MOTIX™ TLE94xyz 系列非常适合镜子调节和照明，通过 16 位 SPI 连接到微控制器，还可以驱动其他电感、电容和电阻负载，包括继电器和双极步进电机。除了电机控制之外， MOTIX™ TLE94xyz 系列还可以驱动设备电气特性范围内的任何其他电感、电容和电阻负载，例如单稳态继电器、双稳态继电器，还可以控制全步进和半步进模式下的双极步进电机。

车门控制
区域控制器
MOTIX™ 多路半桥 IC 的设计支持

利用英飞凌提供的生态系统，享受设计过程。 为了缩短产品的上市时间和客户的开发工作，我们提供全面的设计支持：

  • TLE9166EQ 的设计和仿真工具，例如配置向导、TTM 模型和功耗工具

  • 软件：TLE9166 设备驱动程序和门控模块的示例代码

  • 其他支持资料，例如 EMC 测试报告和重复短路测试报告

  • 培训视频（在线课程）
  • 所有产品都附有大量文件，如应用说明、设计指南等。
  • 提供工程服务和软件支持的全球合作伙伴网络
  • 全面的支持基础设施和社区
  • 评估板和用户指南

英飞凌社区
英飞凌开发者中心
英飞凌智能电源长期计划

查找与半导体产品的长期可用性 “汽车智能电源长期计划”相关的信息。
