DC-SHIELD_BTN7030

带 BTN7030-1EPA 的直流电机控制扩展板
用户手册

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

DC-SHIELD_BTN7030
DC-SHIELD_BTN7030
用户手册

商品详情

  • 尺寸
    7cm x 5.2cm x 3cm (L x W x H)
  • 系列
    Motor Controller
推荐的
OPN
DCSHIELDBTN7030TOBO1
产品状态 active and preferred
英飞凌封装名称 N/A
封装名 N/A
包装尺寸 1
包装类型 CONTAINER
湿度 NA
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:

产品状态
Active
英飞凌封装名称 N/A
封装名 -
包装尺寸 1
包装类型 CONTAINER
湿度 NA
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准

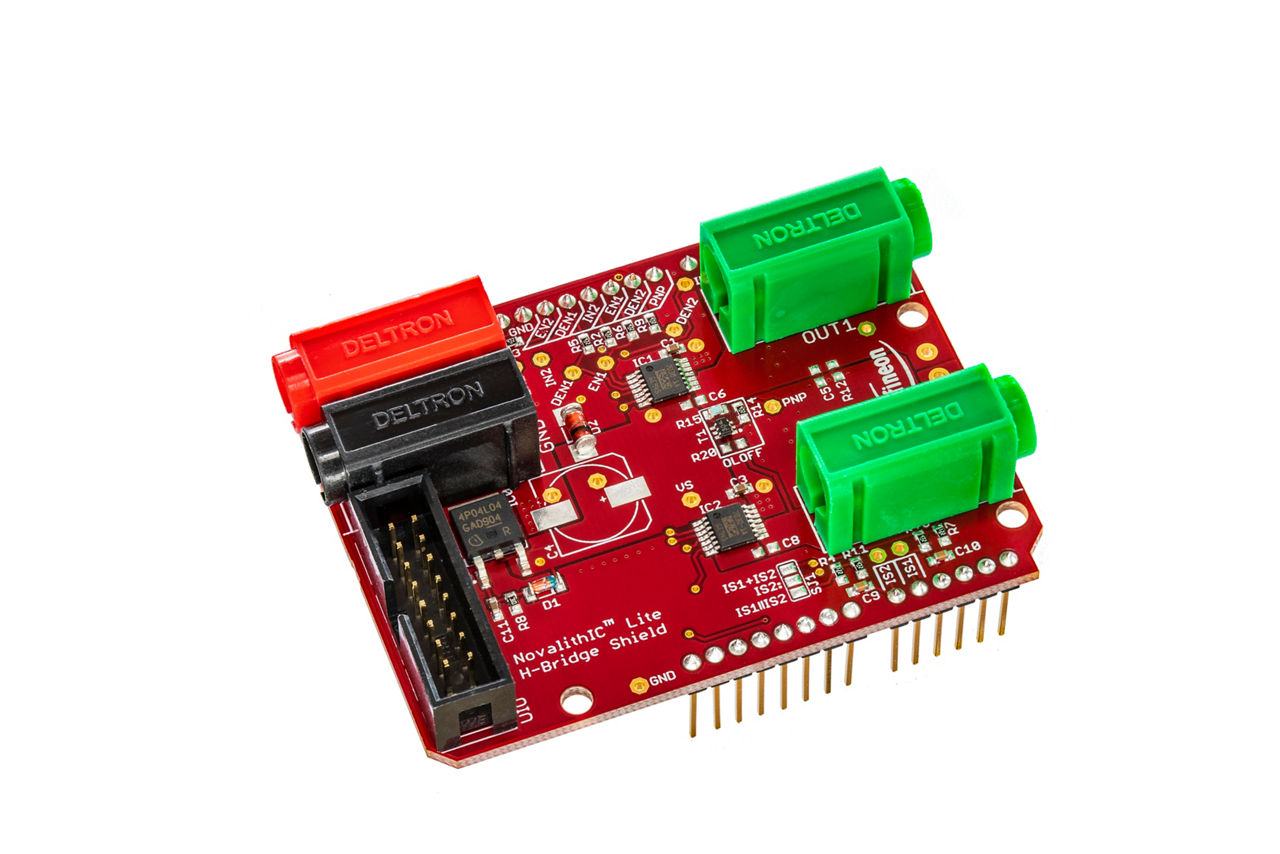

带有 BTN7030-1EPA 的电机控制屏蔽设计用于与 Arduino 兼容基板结合驱动直流电机。该屏蔽可以通过微控制器的通用逻辑 IO 端口进行控制。Arduino Uno R3 或英飞凌的 XMC1100 Boot Kit 均可用作主机。控制该板的另一种方法是通过 uIO 端口使用 Infineon uIO Stick。

特性

  • 6 – 18 V 标称输入（最大。3.8 – 28 V）
  • 典型标称电流 7 A
  • 驱动一个有刷双向直流电机
  • 驱动两个单向直流电机
  • PWM 可达 2 kHz
  • 具有电流感应诊断功能
  • 保护，例如过热/电流
  • 电流感测精度 ~ 5%
  • 电压钳位
  • OFF 状态诊断

产品优势

  • 使用 Arduino Uno R3 或 XMC1100 启动套件
  • 或者使用 uIO Stick（uIO 端口）进行控制
  • 半桥和全桥配置测试。
