EVAL-1ED3142MC12H-SIC

1ED3142MC12H 评估板 - 6.5 A、5.7 kV (rms) 单通道隔离电感驱动器，带独立输出、12.5 V UVLO
用户手册
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVAL-1ED3142MC12H-SIC
EVAL-1ED3142MC12H-SIC
每件.
用户手册

商品详情

  • Board Type
    Evaluation Board
  • Product Name
    EVAL-1ED3142MC12H-SiC
  • Supply Voltage
    15.3 V
  • Dimensions
    85 mm x 56 mm x 28 mm
  • Topology
    Half Bridge
  • Target Application
    Fast EV charging, Motor Control & Drives, Industrial Drives
  • Family
    Gate Driver
  • Qualification
    Industrial
  • Input Type
    DC
  • Output Voltage
    -35 V to 35 V
受到推崇的
OPN
EVAL1ED3142MC12HSICTOBO1
产品状态 active and preferred
英飞凌封装名称 --
封装名 N/A
包装尺寸 1
包装类型 CONTAINER
湿度 N/A
防潮包装 DRY
无铅 No
无卤素 No
符合RoHS标准 No
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称 --
封装名 -
包装尺寸 1
包装类型 CONTAINER
湿度 -
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货

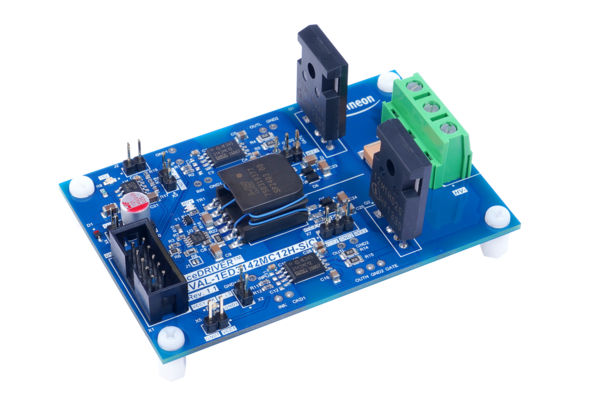

该评估板用于评估半桥配置中的1ED3142MC12H隔离感应驱动器IC。该板包括两个1ED3142MC12H、两个IMZA120R020M1H CoolSiC ™ 1200 V SiC Trench MOSFET，以及由EiceDRIVER ™ Power 2EP130R变压器驱动器IC产生的电气隔离负载电源。该板可用于通过更换感应驱动器IC来评估1ED314xMC12H系列的其他IC。

特性

  • 1ED3142MC12H隔离电感驱动器IC
  • IMZA120R020M1H 1200 V 碳化硅 MOSFET
  • 2EP130R变压器驱动IC
  • 12.5/13.6具有滞后V UVLO保护
  • 单独输出

产品优势

  • 轻松测量和配置
  • 板载电源
  • 半桥配置
  • 未组装的开关
