现货，推荐

EVAL-1ED44176N01F

1ED44176N01F低侧栅极驱动器评估测试板
应用指南
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVAL-1ED44176N01F
EVAL-1ED44176N01F
每件.
应用指南

商品详情

  • Board Type
    Evaluation Board
  • Product Name
    EVAL-1ED44176N01F
  • Product Category
    Evaluation Boards
  • Supply Voltage
    15 V
  • Topology
    Low-side switch
  • Target Application
    Power Supplies, Aircon, Industrial, Home Appliances
  • Family
    Gate Driver, MOSFET
  • Qualification
    Industrial
  • Language
    SPICE
  • Input Type
    DC
受到推崇的
OPN
EVAL1ED44176N01FTOBO1
产品状态 active and preferred
英飞凌封装名称 --
封装名 N/A
包装尺寸 N/A
包装类型 CONTAINER
湿度 N/A
防潮包装 N/A
无铅 No
无卤素 No
符合RoHS标准 No
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称 --
封装名 -
包装尺寸 0
包装类型 CONTAINER
湿度 -
防潮包装
无铅
无卤素
符合 RoHS 标准
每件.
有存货

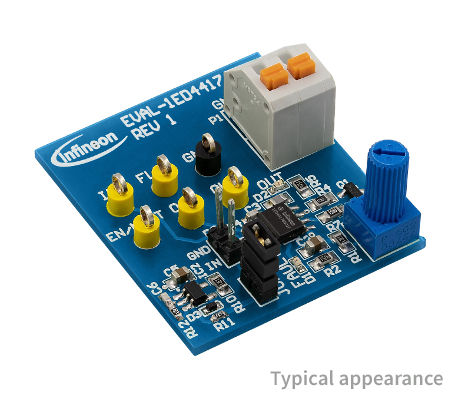

该评估板适用于 1ED44176N01F EiceDRIVER ™ ，具有脉冲发生器 1ED44176N01F 和连接到可调电阻负载的 SOT235 封装 MOSFET 开关。电位器调节环路电流，在分流电阻器（R7）上产生变化的电压，两个 LED 指示 1ED44176N01F 状态。

特性

  • 0.5 V 过流阈值
  • 过流检测
  • 单引脚故障输出与使能
  • 可编程故障清除时间
  • 欠压锁定
  • CMOS 施密特触发输入
  • 3.3,5 和 15 V 输入逻辑兼容。
  • 输出与输入同相
  • 独立逻辑和电源地
  • 2 kV ESD HBM
