现货，推荐

EVAL_2EDB_HB_GAN

CoolGaN ™ GIT HEMT半桥评估板，带EiceDRIVER ™ 2EDB8259Y
应用笔记
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVAL_2EDB_HB_GAN
EVAL_2EDB_HB_GAN
每件.
应用笔记

商品详情

  • Iout
    Depends on the topology and frequency
  • 供电电压
    0 V to 450 V
  • 子应用程序
    Industrial
  • 安装
    screw driver for cables connection
  • 尺寸
    76,7x 74,3 x 1,6
  • 拓扑结构
    Half Bridge
  • 接口
    7-pole position terminal block, 2-pole position terminal block with 5.08mm pitch
  • 目标应用程序
    Server and Telecom switch-mode power supplies (SMPS), EV Off-board chargers, Solar micro inverter, Industrial power supplies (SMPS, Residential UPS)
  • 系列
    CoolGaN™
  • 认证标准
    Industrial
  • 输入类型
    DC
  • 输出电压
    0 V to 450 V
  • 频率 max
    2000 kHz
推荐的
OPN
EVAL2EDBHBGANTOBO1
产品状态 active and preferred
英飞凌封装名称 --
封装名 N/A
包装尺寸 1
包装类型 CONTAINER
湿度 N/A
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 No
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称 --
封装名 -
包装尺寸 1
包装类型 CONTAINER
湿度 -
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货

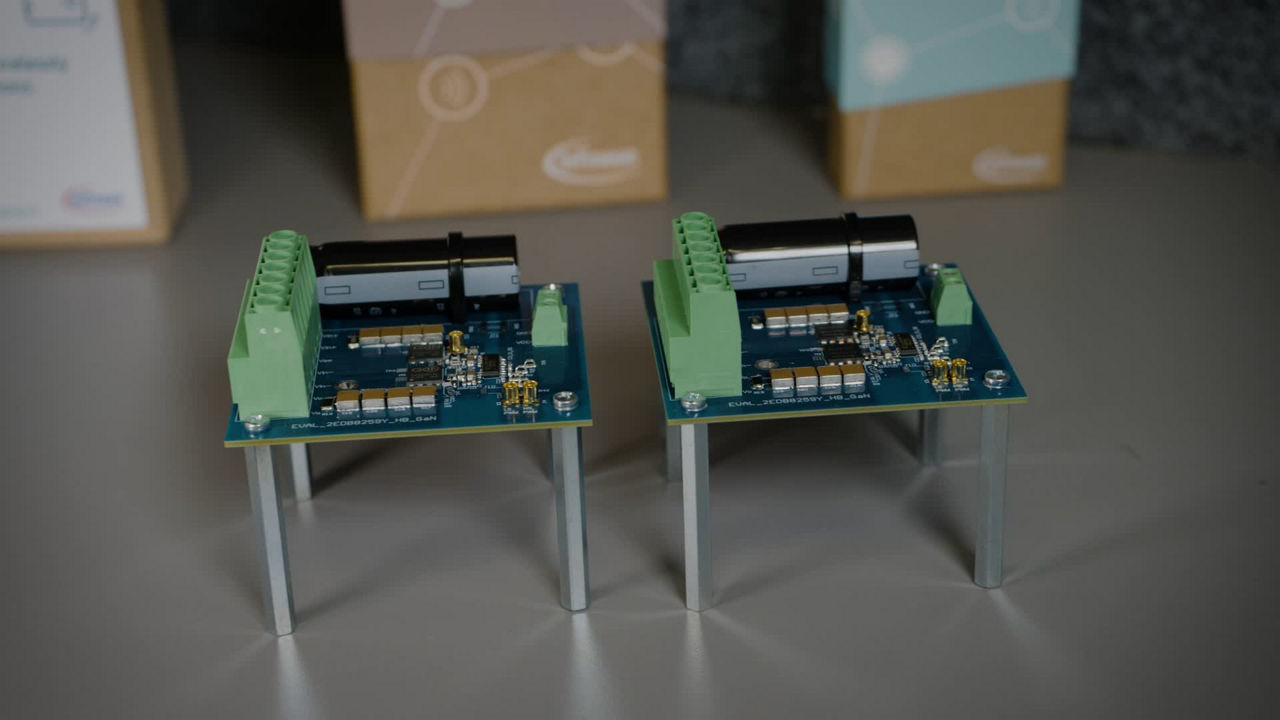

EVAL_2EDB_HB_GaN 有助于使用 EiceDRIVER ™ 2EDB8259Y 测试英飞 CoolGaN ™ GIT HEMT。它支持将辅助电源配置为双极或单极、隔离或非隔离、带或不带自举，并适用于降压或升压模式、双凌脉冲测试、连续 PWM 操作以及高功率水平和 MHz 频率下的硬/软开关，补充了低频定制驱动器和电源电路设计。

特性

  • 搭载专用GaN驱动器IC的简单GaN半桥
  • 可配置辅助电源：单极与双极（可在正轨或负轨上调节）、隔离与非隔离（自举）
  • 低侧GaN上的分流器用于电流测量

产品优势

  • 易于设置和使用
  • 支持使用不同的配置测试（降压、升压、正向和反向双脉冲）
  • 评估GaN的高频低能力
  • 评估具有振铃、过冲和EMI的波形
  • 轻松实现数千瓦功率水平的评估
  • 通过电流分流器进行直通检查和Eoss测量

应用
