EVAL_3889_3.3VOUT

评估板 – 12 V 输入 3.3 V 输出，采用 IR3889M
用户手册

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVAL_3889_3.3VOUT
EVAL_3889_3.3VOUT
用户手册

商品详情

  • 主板类型
    Evaluation Board
  • 供电电压 max
    12 V
  • 子应用程序
    Storage applications, Telecom and Datacom, Distributed POL power architectures
  • 拓扑结构
    Buck
  • 目标应用程序
    Data Processing
  • 系列
    DC-DC Converter
  • 认证标准
    Industrial
  • 输入类型
    DC
  • 输出电压 max
    3.3 V
  • 输出电流 max
    30 A
  • 频率 max
    800 kHz
推荐的
OPN
EVAL388933VOUTTOBO1
产品状态 active and preferred
英飞凌封装名称 --
封装名 N/A
包装尺寸 N/A
包装类型 CONTAINER
湿度 N/A
防潮包装 N/A
无铅 No
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:

产品状态
Active
英飞凌封装名称 --
封装名 -
包装尺寸 0
包装类型 CONTAINER
湿度 -
防潮包装
无铅
无卤素
符合 RoHS 标准

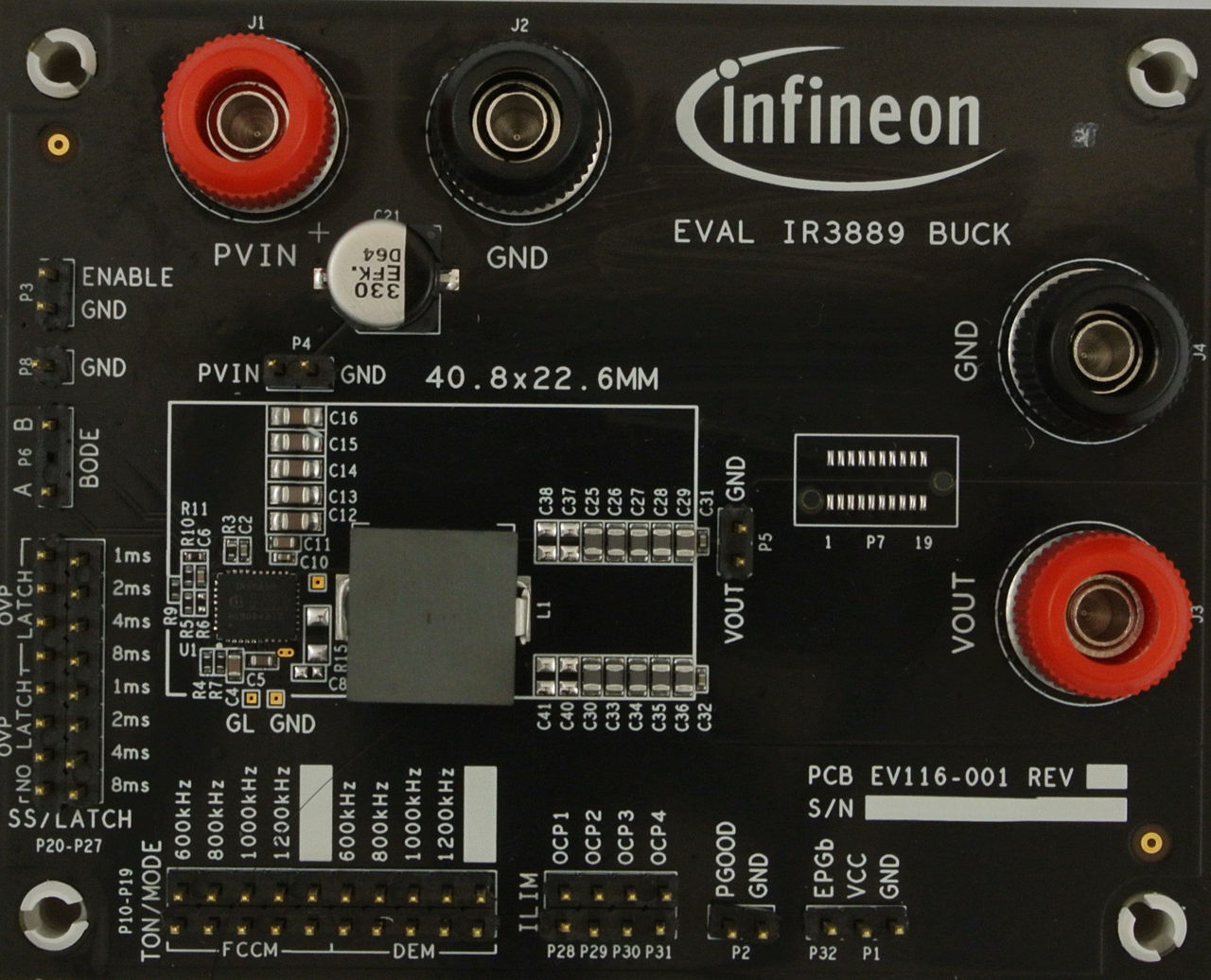

IR3889M 评估板 EVAL_3889_3.3VOUT 具有 12 V 输入、3.3 V 输出。

特性

  • Vin +12 V
  • Vout= +3.3 V @ 0-30 A
  • Fs = 600 kHz/800 kHz
  • L = 470nH (12.5x13x9 mm3, DCR=0.165mΩ)
  • Cin=10x22µF (25V, 陶瓷)
  • Cout= 10x47µF (6.3 V, 陶瓷 0805)
