EVAL-3RBR0665JZ
EVAL-3RBR0665JZ
应用指南

商品详情

  • Iout max
    2.5 A
  • Board Type
    Evaluation Board
  • Product Name
    EVAL-3RBR0665JZ
  • Device
    ICE3RBR0665JZ
  • Sub Application
    Offline SMPS
  • Dimensions
    105 (L) x 52 (W) x 27 (H) mm
  • Topology
    Flyback
  • Target Application
    Power Supplies
  • Family
    CoolSET™
  • Qualification
    Industrial
  • Input Type
    AC
  • Output Voltage
    12 V
  • Output Current max
    2.5 A
  • Isolated
    Yes
  • Frequency
    65 kHz
OPN
EVAL3RBR0665JZTOBO1
产品状态 on request
英飞凌封装名称 --
封装名 N/A
包装尺寸 1
包装类型 CONTAINER
湿度 N/A
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 No
Infineon stock last updated:

产品状态 on request
英飞凌封装名称 --
封装名 -
包装尺寸 1
包装类型 CONTAINER
湿度 -
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准

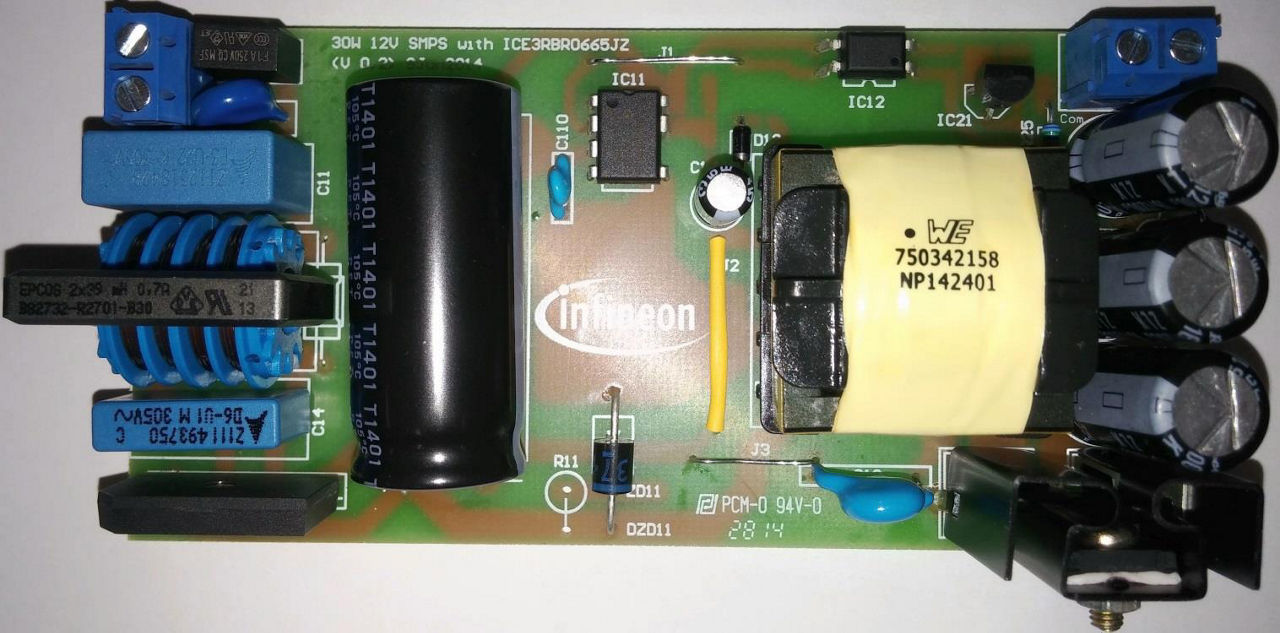

通用输入 12V 30W 离线反激式转换器电源板采用 CoolSET ™ ICE3RBR0665JZ，以 65 kHz 的非连续传导模式运行。它提供具有次级侧控制调节的单输出电压，并包括必要的 CoolSET ™功能，例如主动突发模式、传播延迟补偿、软栅极驱动和全面的自动重启保护。

特性

  • 内置启动单元，耐雪崩电压
  • 650V CoolMOS ™
  • 主动突发模式，待机功耗最低 主动突发模式下的快速负载跳变响应
  • 65kHz
  • 内部固定开关频率
    自动重启保护模式，可应对过载、开环、V CC 欠压、过温和过压等情况
  • 内置软启动 内置消隐窗口，消隐时间可扩展，适用于短时大电流
  • 外部自动重启使能引脚 最大占空比 75%
  • 电流限制总公差 ±5%
  • 内部
  • PWM 前沿消隐
  • BiCMOS 技术提供宽 V CC 范围
  • 内置频率抖动和软驱动，可降低 EMI

应用
