EVAL_40W_19V_FLYB_P7

40W适配器评估板
应用指南
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVAL_40W_19V_FLYB_P7
EVAL_40W_19V_FLYB_P7
每件.
应用指南

商品详情

  • Pout
    0 W to 40 W
  • Board Type
    Evaluation Board
  • Supply Voltage
    90 V to 265 V
  • Sub Application
    Adapter, Lighting, SMPS, Charger
  • Mounting
    Mounting holes
  • Dimensions
    37 x 92 x 23 mm
  • Topology
    Flyback
  • Interfaces
    Input - IEC C6, Output - Barrel connector
  • Target Application
    Power Supplies
  • Family
    Power Controller (PWM, PFC), MOSFET
  • Input Type
    AC
  • Output Voltage
    19 V
  • Output Current
    0 A to 2.15 A
  • Frequency
    20 kHz to 60 kHz
受到推崇的
OPN
EVAL40W19VFLYBP7TOBO2
产品状态 active
英飞凌封装名称 --
封装名 N/A
包装尺寸 1
包装类型 CONTAINER
湿度 N/A
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 No
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称 --
封装名 -
包装尺寸 1
包装类型 CONTAINER
湿度 -
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货

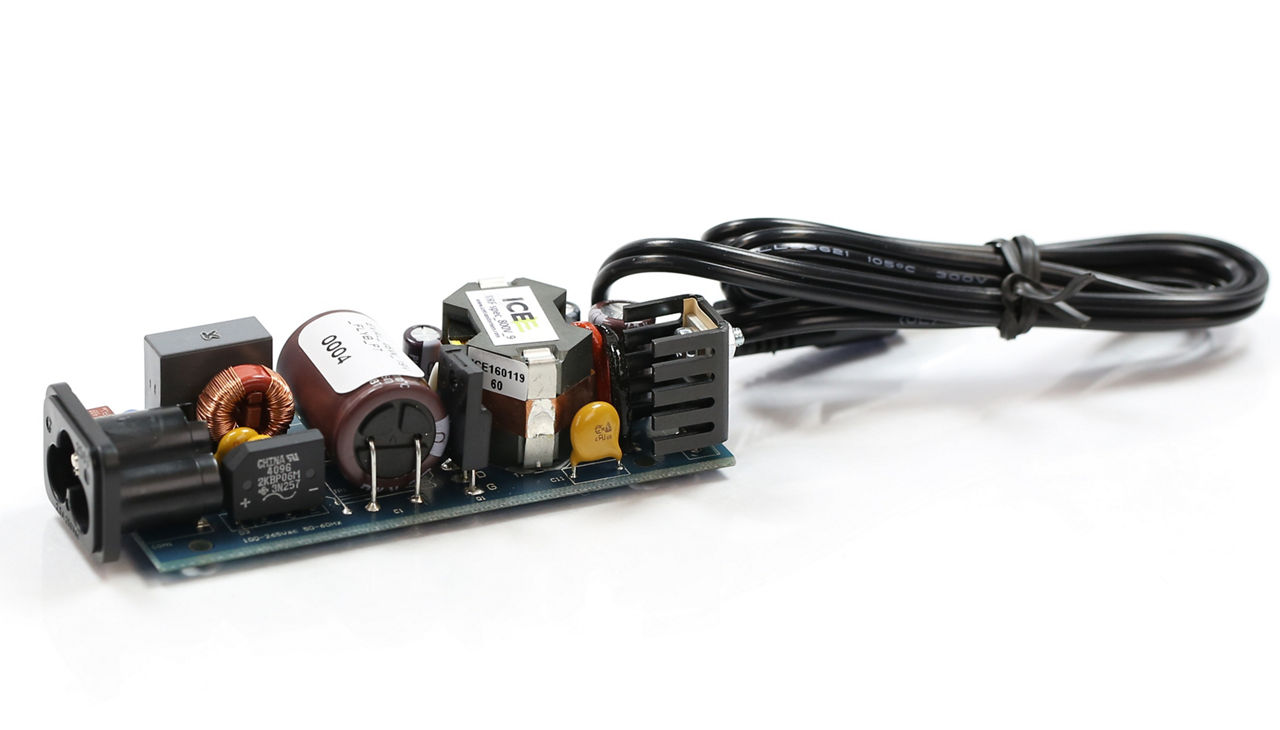

40W 预警板作为保护区和预警应用的平台，展示了 700V CoolMOS ™ P7 SJ MOSFET（IPA70R600P7S）的更高的运行和整体控制器设计。它以英飞凌 ICE2QS03G 准辐射（QR）反激式控制器为中心，为动力密度设计提供改进的开关辐射以及中继的辐射和预警发射。

特性

  • 反激式拓扑
  • 输入电压：90V-265VAC
  • 91.0%效率@230VAC
  • 效率@120VAC 89.5%
  • 华丽单层设计

产品优势

  • 效率更高

应用
