EVAL-600W-12V-LLC-A

采用600V CoolMOS ™ P6 SJ MOSFET的600W半桥LLC转换器

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVAL-600W-12V-LLC-A
EVAL-600W-12V-LLC-A

商品详情

  • Pout
    0 W to 600 W
  • Board Type
    Evaluation Board
  • Product Name
    EVAL-600W-12V-LLC-A
  • Supply Voltage
    350 V to 400 V
  • Sub Application
    DCDC Resonant Converters
  • Mounting
    Throughhole, SMD
  • Dimensions
    220 x 80mm
  • Applications
    DCDC Resonant Converters
  • Topology
    Half Bridge, LLC
  • Target Application
    Power Supplies
  • Family
    Power Controller (PWM, PFC), MOSFET, Gate Driver
  • Qualification
    Industrial
  • Input Type
    DC
  • Output Voltage
    11.9 V to 12.1 V
  • Output Current
    0 A to 50 A
  • Frequency
    90 kHz to 210 kHz
OPN
产品状态
英飞凌封装名称
封装名
包装尺寸
包装类型
湿度
防潮包装
无铅
无卤素
符合RoHS标准
Infineon stock last updated:

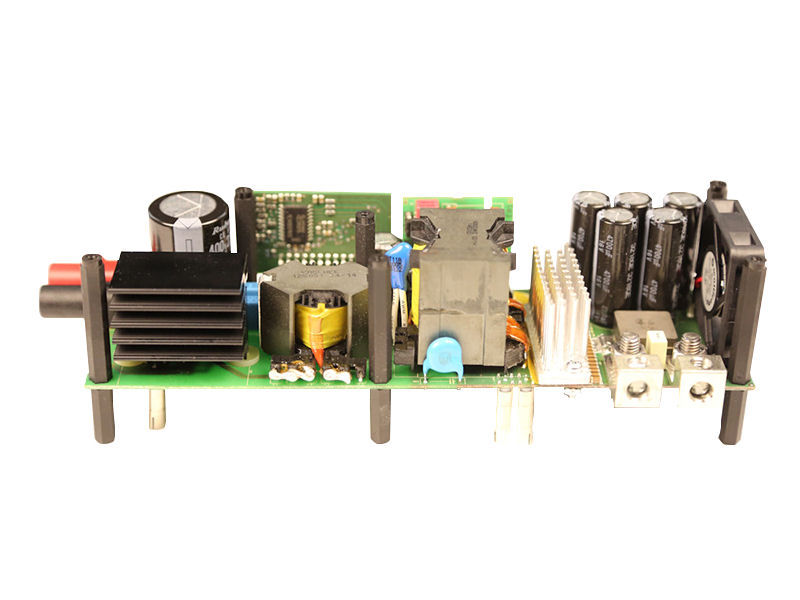

600W 12V LLC 评估板专为服务器 SMPS 设计，相当于 80+ 钛金标准效率。它具有 CoolMOS ™超结 MOSFET、用于同步校正的 OptiMOS ™ 、准谐振器 CoolSET ™ 、高低侧磁场驱动器 EiceDRIVER ™ 2EDL、低侧磁场驱动器 EiceDRIVER ™ 2EDN 和 ICE2HS01G LLC 控制器。

特性

  • 效率@10%负载> 95%
  • 最高效率@50%负载> 97,4%
  • 输出电压：12V
  • 输出电流：50A

产品优势

  • 600W 12V LLC 模拟版本，配备 CoolMOS ™ P6
  • 600W 12V LLC 数字版本，配备 CoolMOS ™ P6

应用
