EVAL-6ED2742S01QM1

160 V SOI 电感驱动器 IC 评估板，配备 150 V OptiMOS ™功率 MOSFET 和 iMOTION ™ MADK
用户手册
评估板
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVAL-6ED2742S01QM1
EVAL-6ED2742S01QM1
每件.
用户手册

商品详情

  • Pout max
    250 W
  • Board Type
    Evaluation Board
  • Product Name
    EVAL-6ED2742S01QM1
  • Supply Voltage
    10 V to 14 V
  • Sub Application
    Multicopters and Drones, Micro-inverter-solutions, Battery-powered tool, Cordless power tool
  • Mounting
    Surface Mount (SMD)
  • Dimensions
    120x60
  • Applications
    Battery-powered tool, Cordless power tool
  • Topology
    3-Phase Motor
  • Interfaces
    Others
  • Motor Power max
    250 W
  • Target Application
    Micro-inverter-solutions, Multicopter and drones, Battery-powered tool, Cordless power tool
  • Family
    OptiMOS™, Gate Driver
  • Qualification
    Industrial
  • Input Type
    DC
  • Output Voltage
    10 V to 140 V
  • Output Current (Sink)
    2 A
  • Output Current (Source)
    1 A
  • Output Current
    0 A to 4 A
  • Frequency
    0 kHz to 200 kHz
受到推崇的
OPN
EVAL6ED2742S01QM1TOBO1
产品状态 active and preferred
英飞凌封装名称 --
封装名 N/A
包装尺寸 1
包装类型 CONTAINER
湿度 N/A
防潮包装 DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称 --
封装名 -
包装尺寸 1
包装类型 CONTAINER
湿度 -
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货

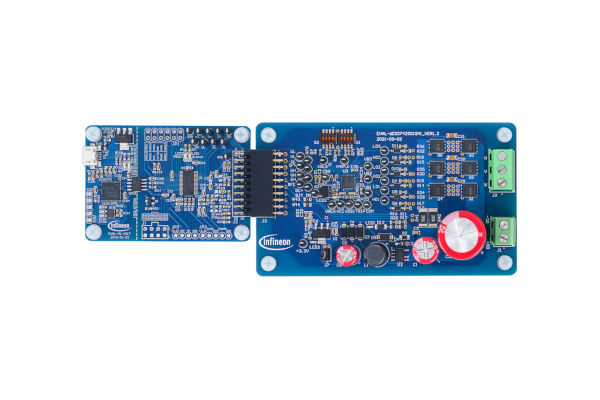

电池供电应用 (BPA) 的 EVAL-6ED2742S01QM1 评估套件包含一个用于电源板的电源板，该电源板标有额定电压为 160 V 的 6ED2742S01Q (5 x 5 VQFN-32) 南方驱动器，可驱动六个额定电压为 150 V 的 OptiMOS ™ MOSFET BSC074N15NS5（5 x 6 它配备一个 M1 连接器，用于与™ iMOTION ™定制应用设计套件 (MADK) 控制卡 - ™ EVAL-M1-101T 连接。

特性

  • 标称直流输入电压 24 V
  • 最大250瓦电机功率
  • 500 W电机功率（带静止）
  • 用于电流感应的单分流器
  • +12 V 和 +3.3 V 辅助电源
  • 带有iMOTION ™的M1接口
  • 1x 160 V 感应驱动器：6ED2742S01Q
  • 6x 150 V OptiMOS ™ ：BSC074N15NS5
  • 1x iMOTION ™ ：IMC101T

产品优势

  • 最宽输入电压范围 ~140 V
  • 降低系统级 BOM 成本
  • 卓越的闩锁肌肉 160 V SOI
  • 150 V OptiMOS ™ MOSFET（7.4毫欧）
  • 使用 iMOTION ™实现高效控制

Bill of Material

文档

文档

设计资源

图表

Block-diagram-EVAL-6ED2742S01QM1
Block-diagram-EVAL-6ED2742S01QM1
Block-diagram-EVAL-6ED2742S01QM1 Block-diagram-EVAL-6ED2742S01QM1 Block-diagram-EVAL-6ED2742S01QM1
×
