EVAL-M1-IM241

CIPOS ™ Micro IPM 评估板，采用 600 V IM241-L6T2B IPM
用户手册
评估板
软件
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVAL-M1-IM241
EVAL-M1-IM241
每件.
用户手册

商品详情

  • Pout max
    250 W
  • Product Name
    EVAL-M1-IM241
  • Supply Voltage
    230 V
  • Dimensions
    100x100
  • Applications
    Fans, Washing machines, Pumps, Fridges
  • Topology
    3-Phase Inverter
  • Interfaces
    MADK-M1 20pin interface connector
  • Motor Power max
    250 W
  • Target Application
    Automation, Consumer, Industrial, Motor Control & Drives
  • Family
    iMOTION™ Motor Control ICs, Microcontroller, Intelligent Power Modules (IPM), Motor Driver
  • Qualification
    Industrial
  • Input Type
    AC
受到推崇的
OPN
EVALM1IM241TOBO1
产品状态 active and preferred
英飞凌封装名称 --
封装名 N/A
包装尺寸 1
包装类型 CONTAINER
湿度 N/A
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称 --
封装名 -
包装尺寸 1
包装类型 CONTAINER
湿度 -
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货

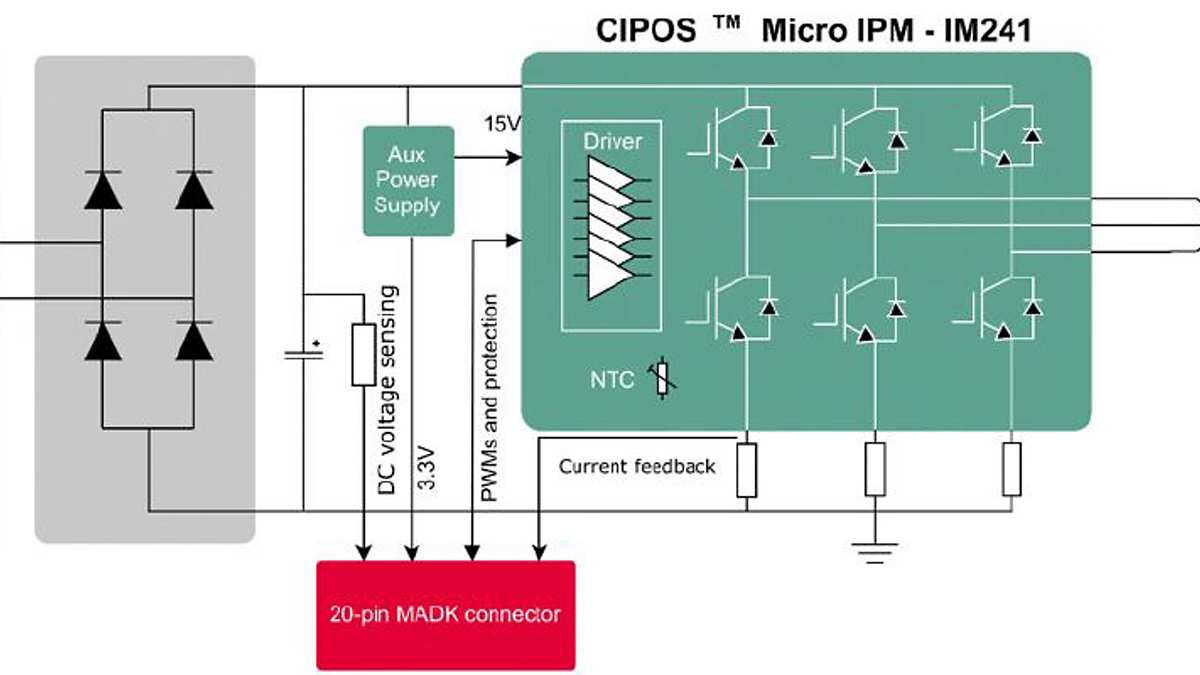

EVAL-M1-IM241 板支持使用 IM241 系列 CIPOS ™ Micro IPM 进行初始应用程序开发。当与 EVAL-M1-101T 等控制板结合使用时，它可以展示电机驱动器中的 CIPOS ™ Micro IPM 技术。IM241-L6T2B CIPOS ™ Micro IPM 针对泵和风扇等小型家用电器进行了优化。

特性

  • 输入电压 110~230 VAC
  • 最大。110 VAC
    • 时输入电流为 2.5 A
  • 最大。220 VAC
    • 时输出 250 W
  • 板载 EMI 滤波器
  • 辅助。电源电压为 15 V、3.3 V
  • 过流硬件保护
  • 过温保护
  • 直流母线电压感应
  • 热敏电阻输出
  • PCB 为 100 mm × 100 mm
  • 两层，2 盎司。铜
  • 符合 RoHS 规定
