EVALLEDILD2111E1
EVALLEDILD2111E1

商品详情

  • Pout
    20 W
  • Board Type
    Evaluation Board
  • Supply Voltage
    30 V to 65 V
  • Sub Application
    Power Management
  • Dimensions
    98 x 54 x 23
  • Topology
    Buck
  • Interfaces
    UART
  • Target Application
    Power Supplies
  • Family
    LED Driver & Ballast Controller
  • Qualification
    Consumer
  • Input Type
    AC, DC
  • Output Voltage
    8 V to 55 V
  • Output Current
    250 mA to 1000 mA
  • Frequency
    30 kHz to 250 kHz
OPN
产品状态
英飞凌封装名称
封装名
包装尺寸
包装类型
湿度
防潮包装
无铅
无卤素
符合RoHS标准
Infineon stock last updated:

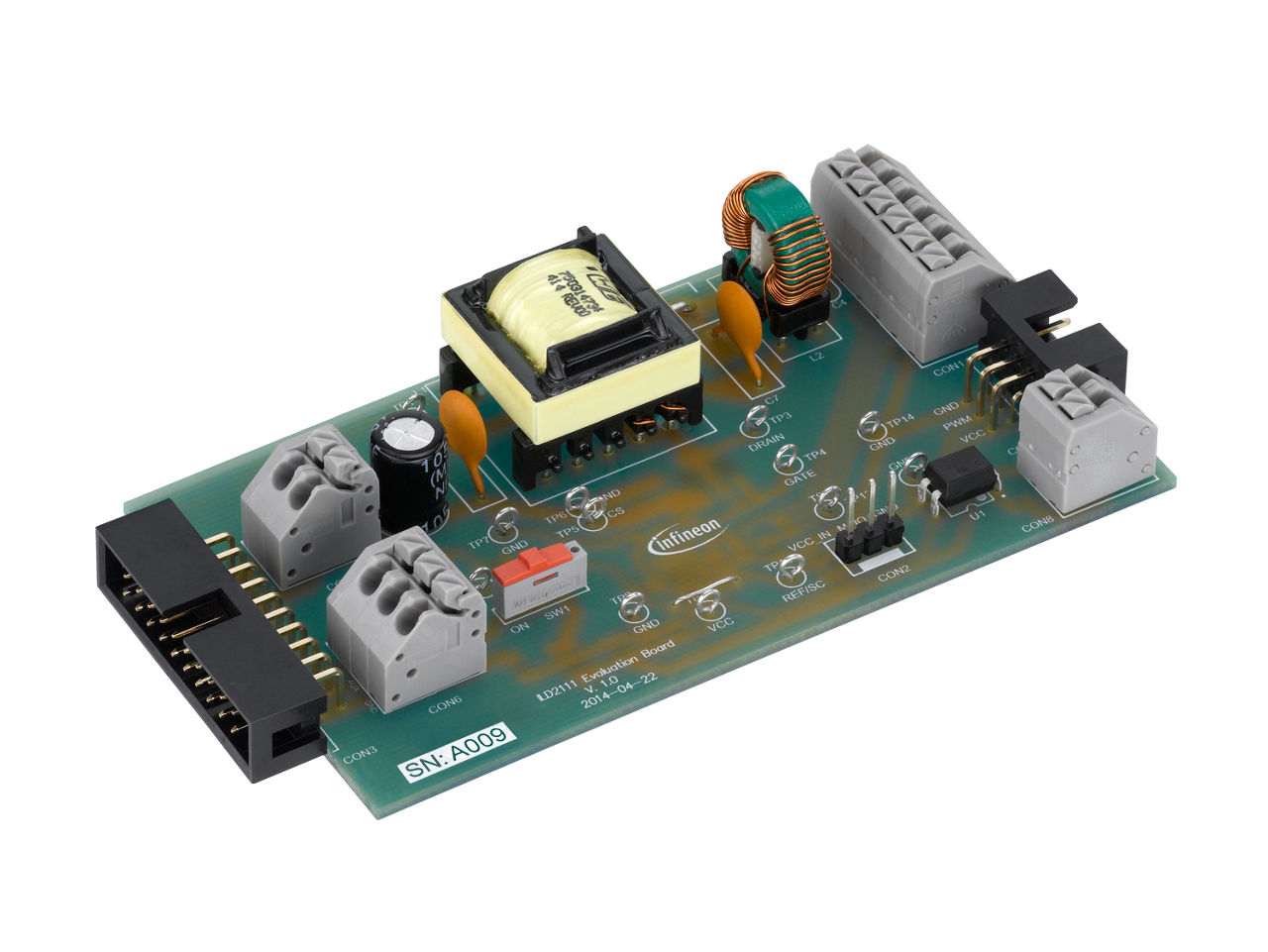

这是英飞凌 ILD2111 控制器的评估板。ILD2111 是一款数字 DC/DC 降压控制器 IC，适用于采用浮动降压拓扑的可调光 LED 灯应用。ILD2111 评估板旨在评估 ILD2111 的性能和灵活性。它支持 250 mA 至 800 mA 的输出电流，可使用用户友好的图形用户界面工具 .dp 通过参数设置轻松配置想象。.dp接口 Gen2 板可在此处订购。dp Vision 软件可在此处获取

特性

  • 直流输入电压额定值为 30 至 65V
  • 输出电压为 8 至 55V
  • 输出功率为 20W
  • 开关频率为 30 至 250 kHz
  • 输出电流可调，最多 16 级，最小电流和最大电流之间的动态范围为 1:4，可通过外部电阻配置
  • 基于输入 PWM 信号的无闪烁和相位对齐 PWM 调光
  • 完全可配置的内部和外部智能过温保护
  • 开路/短路负载保护
  • 过功率保护
  • ILD2111 包括优化的参数设置，可通过图形用户界面 (.dp vision) 选择性地配置设备参数

应用
