EVALSF3-ICE3A1065ELJ
EVALSF3-ICE3A1065ELJ
应用笔记

商品详情

  • 主板类型
    Evaluation Board
  • 系列
    CoolSET™
OPN
EVALSF3ICE3A1065ELJTOBO1
产品状态 on request
英飞凌封装名称 --
封装名 N/A
包装尺寸 1
包装类型 CONTAINER
湿度 N/A
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 No
Infineon stock last updated:

产品状态 on request
英飞凌封装名称 --
封装名 -
包装尺寸 1
包装类型 CONTAINER
湿度 -
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准

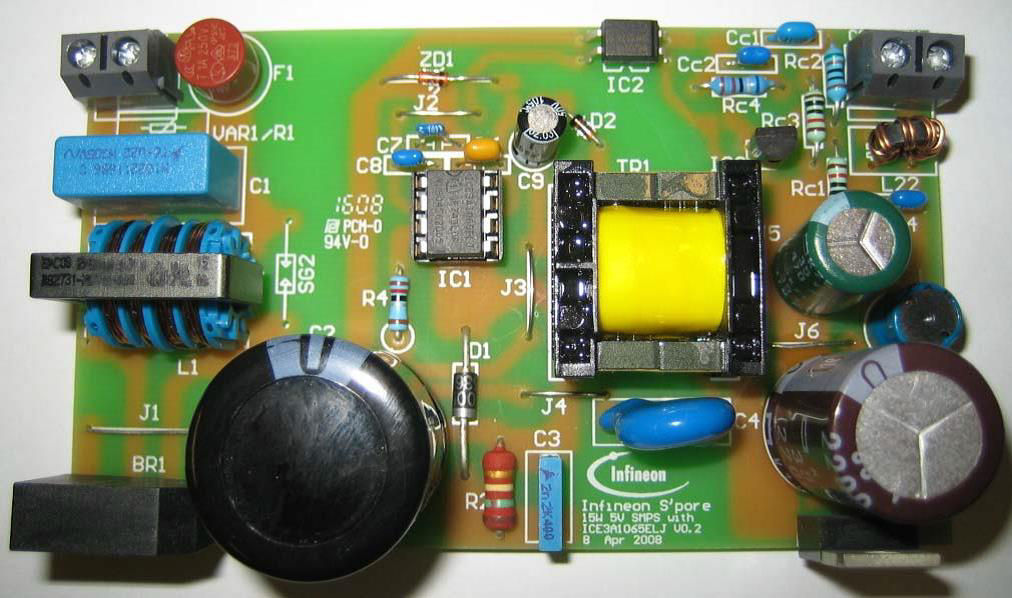

5V 15W ICE3A1065ELJ CoolSET ™板采用反激式转换器拓扑，设计用于 100kHz 的不连续传导模式。它具有很强的抗系统噪声能力，包括闭锁/自动重启保护、内置软启动和频率抖动。值得注意的是，它具有低待机功率和 EMI。

特性

  • 内置启动单元，耐雪崩腐蚀的 650V CoolMOS ™
  • 主动突发模式，待机功耗最低
  • 主动突发模式下的快速负载跳变响应
  • 100kHz 内部固定开关频率
  • 内置锁存关闭模式，用于过热、过压和短路绕组检测
  • 自动重启模式，用于过载、开环和 VCC 欠压
  • 内置软启动
  • 内置且可扩展的消隐窗口，用于短时大电流
  • 外部锁存使能功能
  • 最大占空比 75%
  • 电流限制的总公差 < ±5%
  • 内部 PWM 前沿消隐
  • BiCMOS 技术提供宽 VCC 范围
  • 频率抖动和软驱动，可实现低 EMI
  • 对 ESD、雷击浪涌等系统噪声具有很强的耐受性

应用
