KIT_MINIWIGGLER_3_USB
现货，推荐
符合RoHS标准

KIT_MINIWIGGLER_3_USB

Application note

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

KIT_MINIWIGGLER_3_USB
KIT_MINIWIGGLER_3_USB
Application note
  • 主板类型
    Evaluation Board
  • 产品名称
    KIT_MINIWIGGLER_3_USB
  • 接口
    USB 2.0, 10-pin DAP, 20-pin JTAG
  • 目标应用程序
    Automotive, Industrial, Automation, Data Processing
  • 系列
    Microcontroller
  • 输出电压 范围
    1.65 V 至 5.5 V
  • 频率 范围
    1 MHz 至 30 MHz
推荐的
OPN
KITMINIWIGGLER3USBTOBO1
产品状态 active and preferred
英飞凌封装名称 N/A
封装名 N/A
封装尺寸 1
封装类型 CONTAINER
湿度 NA
防潮封装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 Yes

产品状态
Active
英飞凌封装名称 N/A
封装名 -
封装尺寸 1
封装类型 CONTAINER
湿度 NA
防潮封装 NON DRY
无铅
无卤素
符合 RoHS 标准

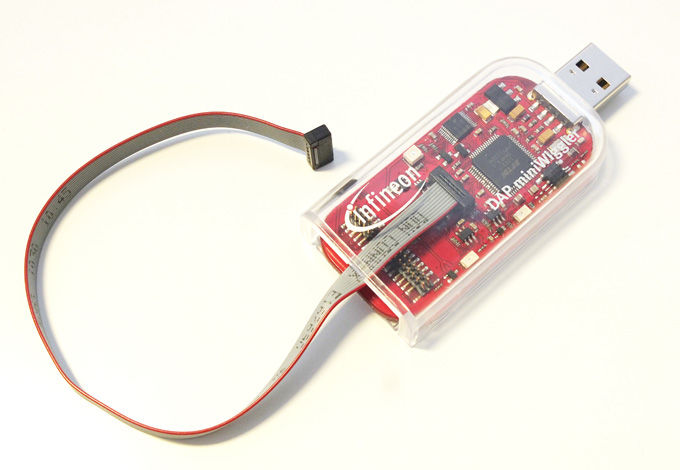

DAP miniWiggler V3 从 PC/USB 转换为英飞凌微控制器调试接口。其软件接口是DAS DLL。支持的工具包括 Infineon MemTool、Altium/TASKING Compiler、Infineon DAVE ™ Bench、Hitex HiTOP Debugger 和 ARM KEIL uVision。它支持 AURIX、TriCore、XMC4000、XMC1000、XC2000、XE166、XC166 和 XC800 设备。最新的 DAS 可在英飞凌网站上找到。

特性

  • 时钟频率高达 30 MHz（可编程）
  • 信号：5.5 V，可降至 1.65 V
  • USB 2.0（高速）
  • 认证驱动程序：XP、VISTA、7、8
  • USB、JTAG 和 DAP/SPD 热插拔
  • 3 个板载状态 LED
  • 汽车级 20 针 JTAG 和 10 针 DAP
  • 添加了用于前端扩展的连接器
