KIT_PSC3_LLC1
现货，推荐
符合RoHS标准

KIT_PSC3_LLC1

PSoC™ Control 低压 LLC 开发扩展套件
评估板
Video

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

KIT_PSC3_LLC1
KIT_PSC3_LLC1

  • CAPSENSE™
    N/A
  • CCM操作
    N/A
  • GPIO/扩展板兼容性
    120 pin Edge connector
  • 传感器
    N/A
  • 内核
    N/A
  • 器件
    N/A
  • 外部存储器
    N/A
  • 拓扑
    Configurable for different topologies
  • 特性
    2 Leds, push button and potentiometer on board, test points
  • 目标应用程序
    Industrial, Motor Control, Power Conversion, Drives
  • 硬件兼容性
    KIT_PSC3M5_CC1, KIT_PSC3M8_CC1, USB0010
  • 系列
    PSOC Control C3
  • 编程/桥接
    USB
  • 编程器/调试器
    Onboard XMC4200 debug IC
  • 蓝牙标准
    N/A
  • 质量等级
    Industrial
  • 软件支持
    ModusToolbox Power Suite support
  • 软件生态系统
    ModusToolbox Power Suite support, ModusToolbox Software
  • 输入类型
    AC
  • 连接
    N/A

推荐的
OPN
KITPSC3LLC1TOBO1
产品状态 active and preferred
英飞凌封装名称 LG-MADK-1
封装名 N/A
封装尺寸 1
封装类型 CONTAINER
湿度 NA
防潮封装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 Yes

产品状态
Active
英飞凌封装名称 LG-MADK-1
封装名 -
封装尺寸 1
封装类型 CONTAINER
湿度 NA
防潮封装 NON DRY
无铅
无卤素
符合 RoHS 标准
The KIT_PSC3_LLC1 is part of Infineon's PSOC™ Control MCUs low-voltage power board portfolio. The low-voltage LLC resonant converter development expansion kit provides a safe, highly integrated, and flexible platform for developing and testing digital power-conversion control. A CC1 MCU control card (available separately) from the PSOC™ Control family, is required to access signals for digital closed-loop software control of the LLC converter.

特性

  • 低压侧全桥 LLC
  • 带整流变压器
  • 测量和分析测试点
  • 独立 12 VDC 辅助电源
  • 120 针控制卡连接器
  • USB-UART、CAN 及 mikroBUS™ 接口
  • 板载按键与电位器
  • 2 个用户 LED
  • 支持 ModusToolbox™ Power Suite
  • 提供应用笔记与快速入门指南
  • 兼容不同的 CC1 控制卡

产品优势

  • 安全工作电压
  • 非常适合早期评估和培训
  • 硬件保护，避免硬件损坏
  • 多个通讯和用户接口
  • 配合 ModusToolbox™ Power Suite 轻松进行评估
  • 提供 LLC 库和代码示例
  • 提供 LLC 替代方案的软件（例如半桥）
  • 便于进行 PSoC™ Control MCU 之间的性能对比

应用

Bill of Material

文档

设计资源

图表

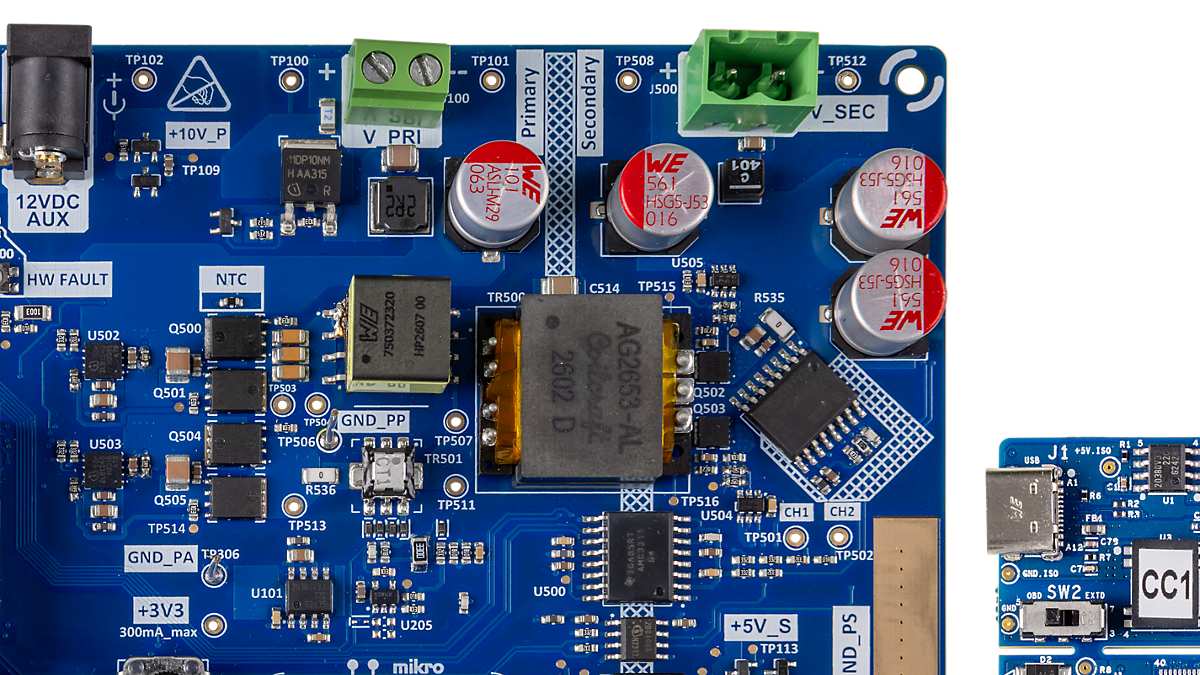

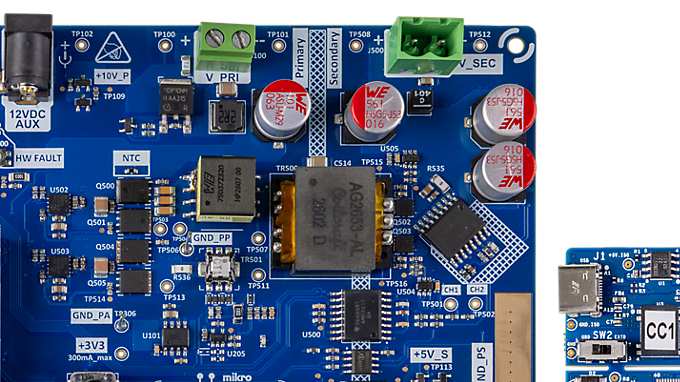

kit-psc3-llc1-and-kit-psc3m5-cc1
kit-psc3-llc1-and-kit-psc3m5-cc1
kit-psc3-llc1-and-kit-psc3m5-cc1 kit-psc3-llc1-and-kit-psc3m5-cc1 kit-psc3-llc1-and-kit-psc3m5-cc1

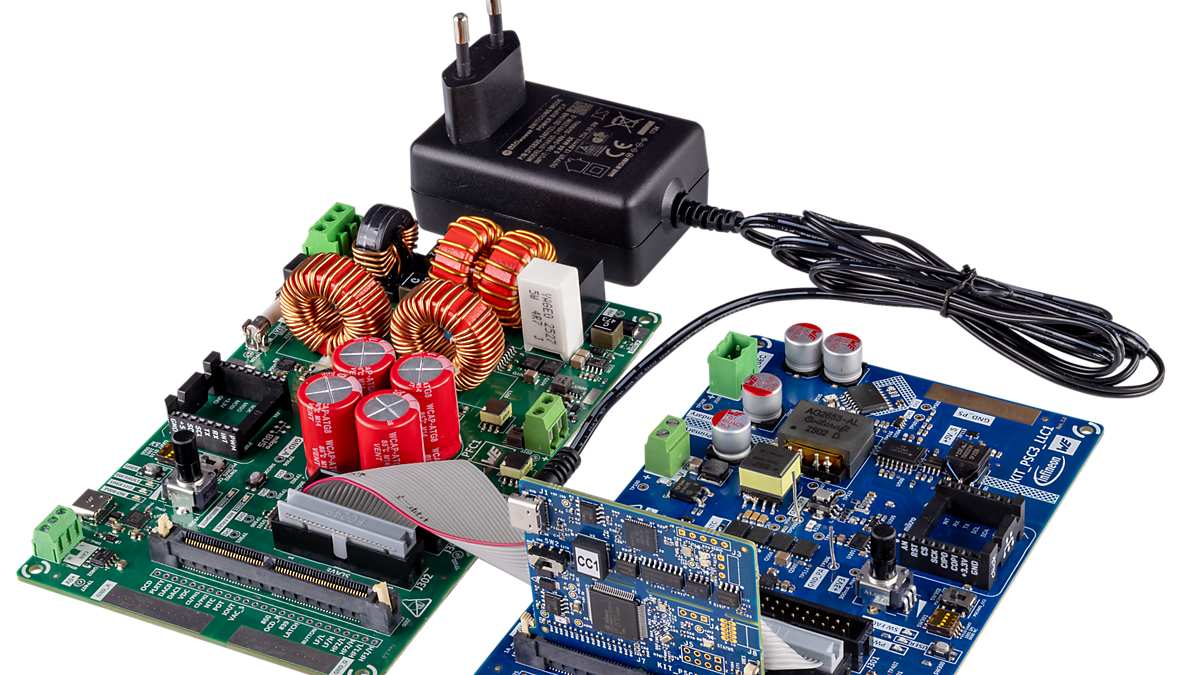

kit-psc3-llc1-and-kit-psc3-pfc1-connected-together kit-psc3-llc1-and-kit-psc3-pfc1-connected-together kit-psc3-llc1-and-kit-psc3-pfc1-connected-together

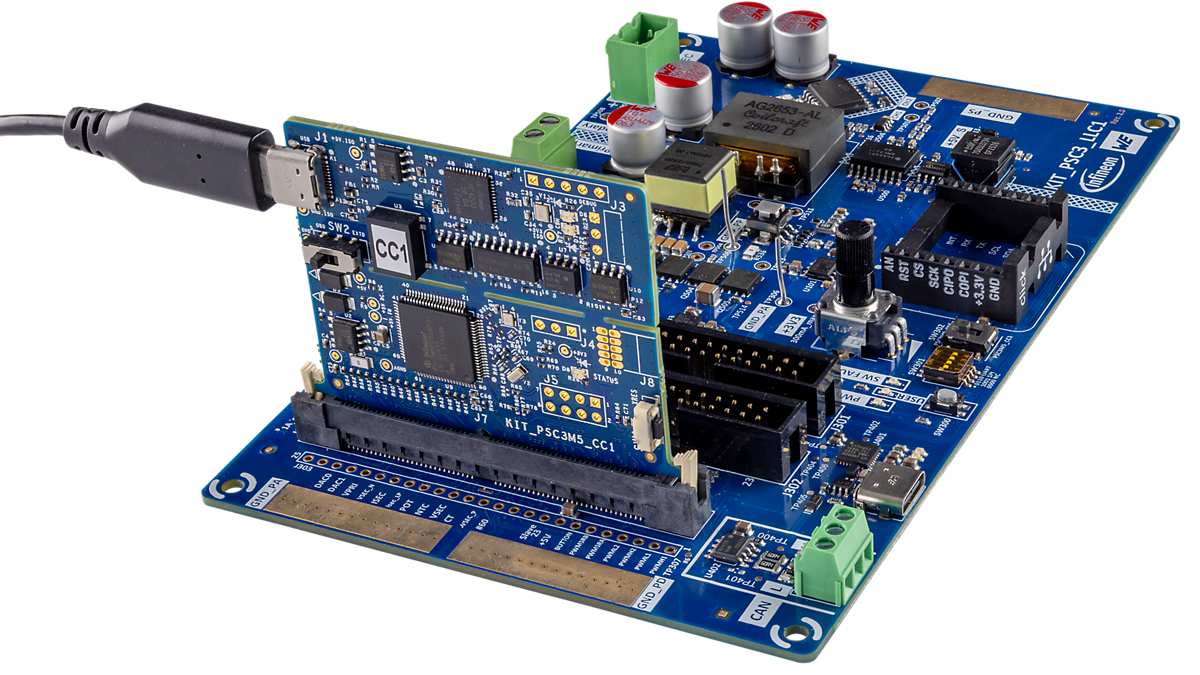

kit-psc3-llc1-and-cc1-board-connected-and-usb kit-psc3-llc1-and-cc1-board-connected-and-usb kit-psc3-llc1-and-cc1-board-connected-and-usb
×
