REF-10W ADAPTER
REF-10W ADAPTER

商品详情

  • ccm operation
    no
  • Gen
    2
  • Iout (1)
    2,1
  • PowerESIM
    yes
  • Vout (1)
    5
  • Board Type
    Reference Board
  • Product Category
    Evaluation Boards
  • Full Power
    10.5
  • transformer footprint
    E13
  • Device
    ICE2QS03G
  • Remark
    very compact design
  • Package
    DSO-8
  • Input Voltage range
    wide
  • Applications
    Adapter
  • Stand-by max (@ Vin 115V)
    29
  • Stand-by max (@ Vin 230V)
    31
  • Stand-by max (@ max Vin (typ.300V))
    34
  • Mode
    QR
  • Inductance
    1600uH
  • Type
    IC only
  • Family
    Power Controller (PWM, PFC), MOSFET
  • Language
    SPICE
  • Input Voltage
    90 V to 264 V
  • Number of Outputs
    1
  • Isolated
    yes
OPN
REF10WADAPTERTOBO1
产品状态 on request
英飞凌封装名称 --
封装名 N/A
包装尺寸 1
包装类型 CONTAINER
湿度 N/A
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 No
Infineon stock last updated:

产品状态 on request
英飞凌封装名称 --
封装名 -
包装尺寸 1
包装类型 CONTAINER
湿度 -
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准

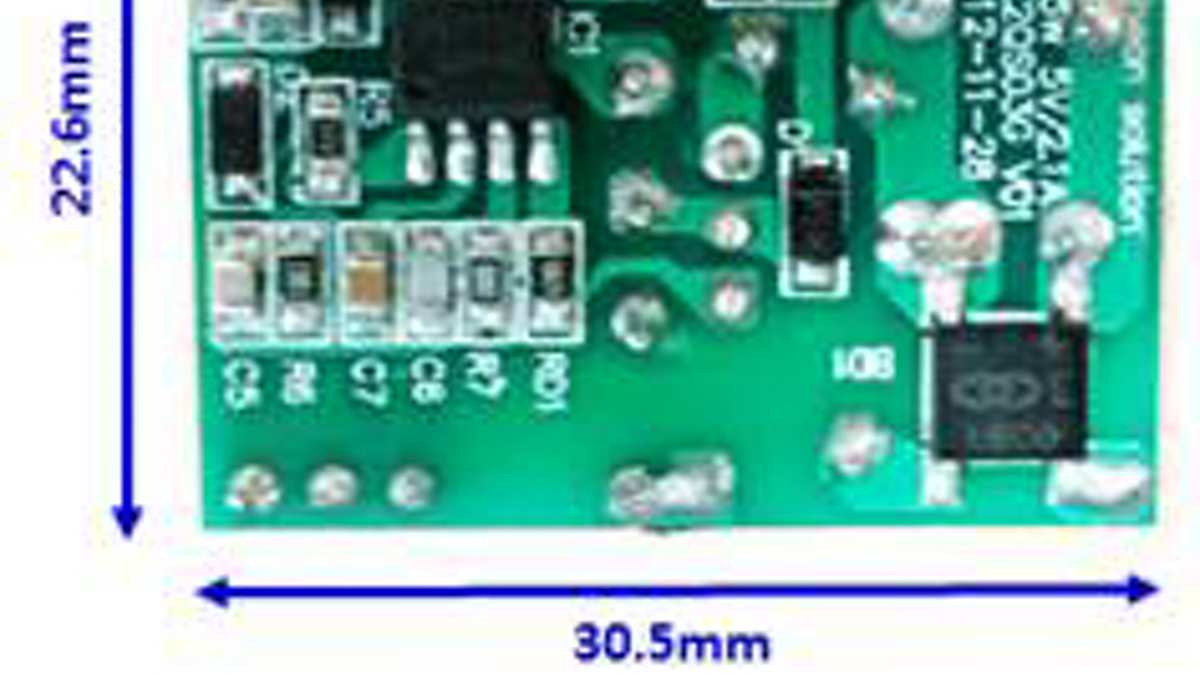

10W 5V 迷你 USB 监护板是一款 10.5W 5.0V USB 监护设计，采用英飞凌准谐振 PWM IC ICE2QS03G 和 CoolMOS ™ IPU60R950C6 (IPAK)，外形紧凑，具有多种保护模式，可实现高可靠性系统。

特性

  • 插头尺寸适配器设计
  • 输入功率<40mW
  • 平均效率为80％
  • 输出过冲/下冲动态负载响应±2％

产品优势

  • 消除共模干扰，并通过热烈发射 EN55022 (CISPR 22) B 类测试，裕度 >6dB

应用
