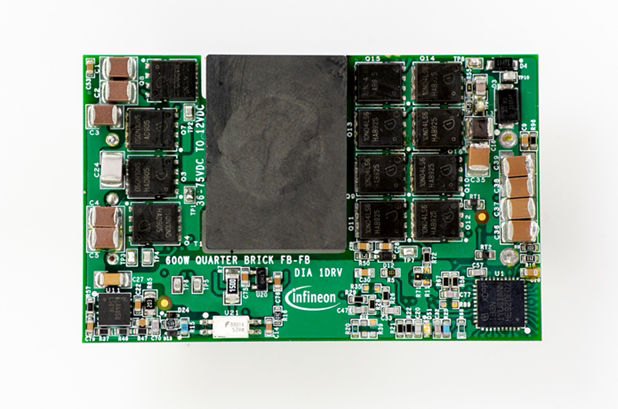

REF_600W_FBFB_XDPP1100

参考设计板48V - 12V全稳压隔离1/4砖模块，采用数字控制
应用指南

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

REF_600W_FBFB_XDPP1100
REF_600W_FBFB_XDPP1100
应用指南

商品详情

  • Pout max
    600 W
  • Board Type
    Reference Board
  • Product Name
    REF_600W_FBFB_XDPP1100
  • Supply Voltage
    36 V to 75 V
  • Dimensions
    58.4mm×36.8mm×12.7mm
  • Topology
    Isolated, Full Bridge
  • Target Application
    Power Supplies, Telecom, SMPS
  • Family
    Digital power controller, OptiMOS™ 6
  • Qualification
    Industrial
  • Input Type
    DC
  • Output Voltage
    10 V to 13.2 V
  • Output Current max
    50 A
  • Frequency max
    250 kHz
OPN
REF600WFBFBXDPP1100TOBO1
产品状态 coming soon
英飞凌封装名称 --
封装名 N/A
包装尺寸 1
包装类型 CONTAINER
湿度 N/A
防潮包装 DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:

产品状态 coming soon
英飞凌封装名称 --
封装名 -
包装尺寸 1
包装类型 CONTAINER
湿度 -
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
REF_600W_FBFB_XDPP1100在方形砖结构尺寸中实现了96%的电信隔离DC-DC电源模块高温效率。它具有次级侧数字控制、硬开关全桥拓扑结构以及36V - 72V输入电压下的12V/600W输出功率，适用于驱动快速开关电源系统中的中高压MOSFET。

特性

  • 数字控制隔离砖型转换器
  • 带磁通平衡的电压模式控制
  • 快速线路和负载瞬态响应
  • PMBus ™和I2C通信
  • 带变压器磁通游动保护的电压模式控制
  • 同步的前馈响应
  • 支持多个模块之间的有功电流共享
  • 更平滑的预偏置启动
  • 在-40°C 至 125°C 的整个温度范围内输出电压精度为+/-1%

产品优势

  • 可通过GUI支持进行配置
  • 允许基于FW的定制
  • 可配置的输出电压
  • 数字控制了整体可靠性
  • 通过组件集成实现高功率密度并降低BOM
  • 预编程控制可实现最快的上市时间
  • 通过PMBus ™调整提供面向未来的最佳方案
