REF-DR3KIMBGSIC2MA

集成伺服电机和驱动器的参考设计，由 TO-263-7 封装的 CoolSiC ™ MOSFET 1200 V G2 和 EiceDRIVER ™供电
用户手册
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

REF-DR3KIMBGSIC2MA
REF-DR3KIMBGSIC2MA
每件.
用户手册

商品详情

  • Pout
    4.2 kW
  • Board Type
    Reference Board
  • Dimensions
    110x110x100 mm
  • Topology
    3-Phase Motor
  • Interfaces
    EVAL-M1-101T
  • Target Application
    Servo, Motor Control & Drives, Robotics - Automated Guided
  • Family
    CoolSiC™ MOSFET
  • Qualification
    Industrial
  • Input Type
    DC
受到推崇的
OPN
REFDR3KIMBGSIC2MATOBO1
产品状态 active and preferred
英飞凌封装名称 --
封装名 N/A
包装尺寸 1
包装类型 CONTAINER
湿度 N/A
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称 --
封装名 -
包装尺寸 1
包装类型 CONTAINER
湿度 -
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货

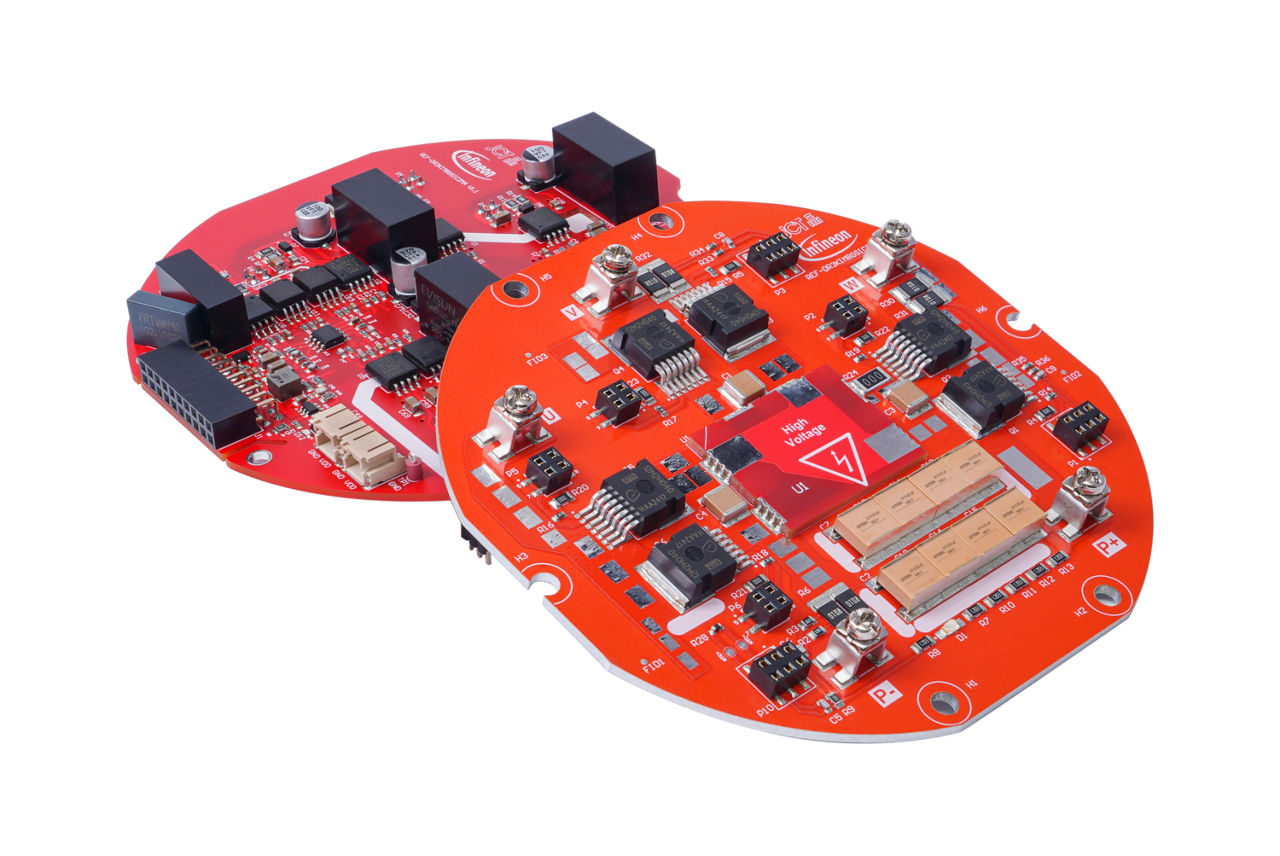

REF-DR3KIMBGSIC2MA 是专门为伺服电机和驱动应用开发的升级版逆变器和电感驱动板。设计用于评估 TO-263-7 封装中的 CoolSiC ™ MOSFET 1200 V 第二代，以 IMBG120R040M2H 作为拓扑器板的主要组件。驱动电路采用 EiceDRIVER ™结构型单通道隔离电感驱动器1ED3122MC12H，具有米勒钳位功能。

特性

  • 带集成驱动器的服务电机
  • CoolSiC ™ MOSFET 1200V、40mΩ G2
  • EiceDRIVER ™ Compact，10 A，5.7 kV（均方根值）
  • PCB直径110毫米
  • 绝缘金属基板 (IMS) PCB
  • 输入电压 350 VDC~ 800 VDC
  • 输出电压 220 VAC~ 480 VAC
  • 输出功率4.2千瓦

产品优势

  • 最先进的英飞凌技术
  • 更紧凑的设计
  • 高导热率的PCB
  • 支撑风扇冷却的支撑冷却
  • 过流检测电路
  • 采用隔离放大器进行电流采样
