REF_ILD8150_DC_1.5A

参考板 ILD8150 80V 高侧降压 LED 驱动器 IC，带混合调光
应用指南
评估板
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

REF_ILD8150_DC_1.5A
REF_ILD8150_DC_1.5A
每件.
应用指南

商品详情

  • Pout
    0.003 W to 100 W
  • Board Type
    Reference Board
  • Product Category
    Evaluation Boards
  • Supply Voltage
    8 V to 80 V
  • Sub Application
    LED Driver
  • Mounting
    SMD
  • Dimensions
    82*27*15
  • Topology
    Buck
  • Target Application
    Lighting, LED Lighting
  • Family
    LED Driver
  • Qualification
    Industrial
  • Language
    SPICE
  • Input Type
    DC
  • Output Voltage
    3 V to 78 V
  • Output Current
    0.25 A to 1.5 A
受到推崇的
OPN
REFILD8150DC15ATOBO1
产品状态 active and preferred
英飞凌封装名称 --
封装名 N/A
包装尺寸 1
包装类型 CONTAINER
湿度 N/A
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 No
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称 --
封装名 -
包装尺寸 1
包装类型 CONTAINER
湿度 -
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货

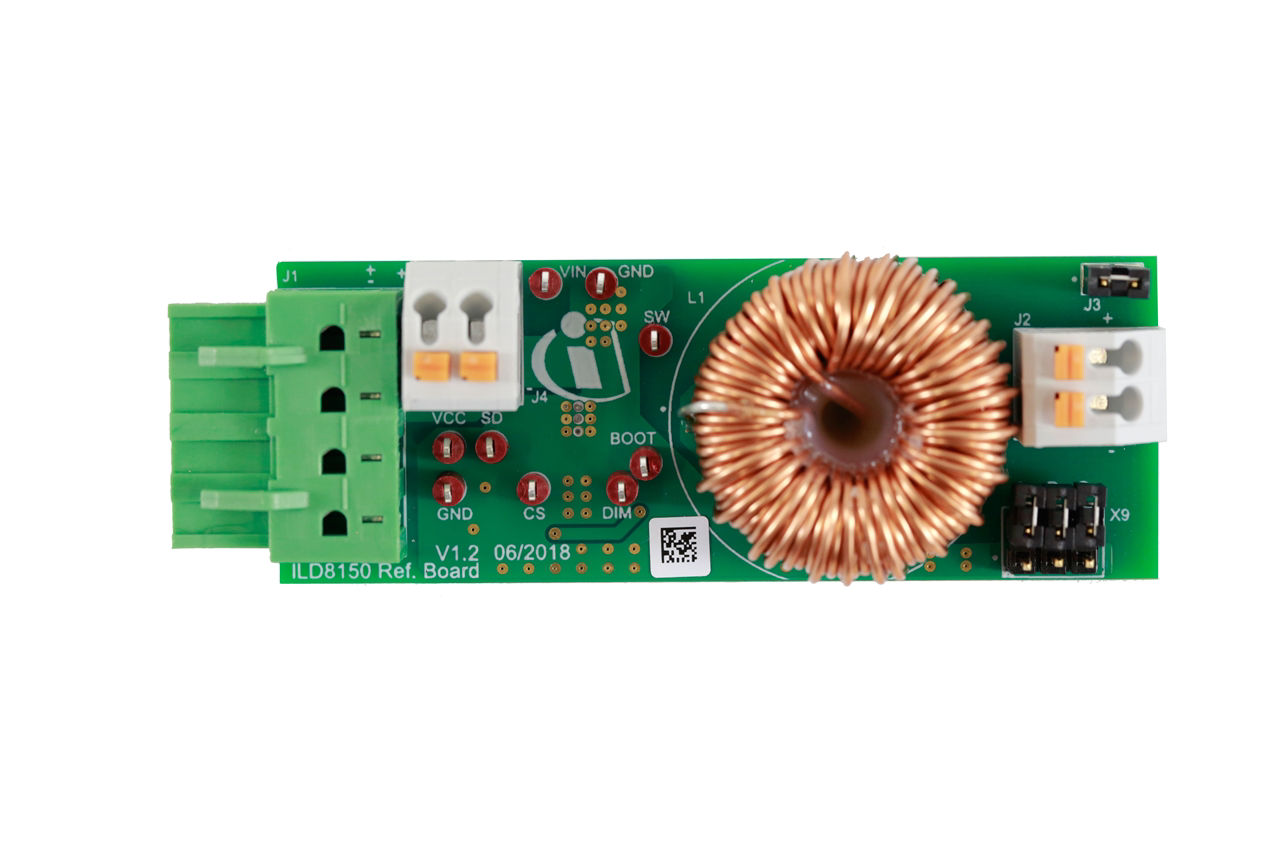

ILD8150E 参考设计板为 SELV 接近背光的应用提供了创新的混合调光方法和高安全电压裕度。它可以灵活地使用高达 1.5A 的电流和引起的占空比，从而大大减少 LED 色彩偏移和可听噪声。此外，它还确保同步和 AC 100 或 120Hz 触发，适用于专业 LED 输入照明应用。

特性

  • 宽输入电压范围：8V 至 80V
  • 能够提供高达 1.5A 的输出电流
  • 数字软启动
  • 高达 20kHz 的 PWM 调光输入
  • 混合调光输入
  • 典型的 ±3% 输出电流精度
  • 极低的 LED电流随温度决定
  • 欠压固定
  • 逐周期电流限制
  • 带或不带裸露焊盘的PG-DSO-8封装
  • 过温保护

产品优势

  • SELV应用中的高安全电压裕度
  • 高达99%的最大占空比允许将其用于输入和输出电压接近的应用
  • 外部MOSFET
  • 有助于最大限度地减少色偏和可听噪声
  • 深度调光和无闪光照明
  • 电流始终处于控制状态

应用
