在产

REF-VACUUM_C101_2ED

适用于低压、高性能、高效率和高转速 PMSM/BLDC 电机驱动应用的交钥匙参考设计套件
用户手册
软件

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

REF-VACUUM_C101_2ED
REF-VACUUM_C101_2ED
用户手册

商品详情

  • 主板类型
    Reference Board
  • 产品名称
    REF-VACUUM_C101_2ED
  • 供电电压
    12 V
  • 拓扑结构
    3-Phase Inverter
  • 目标应用程序
    Home Appliances, Motor Control & Drives, Industrial, Consumer, Commercial
  • 系列
    Gate Driver, iMOTION™ Motor Control ICs, OptiMOS™
  • 认证标准
    Industrial
  • 输入类型
    DC
推荐的
OPN
REFVACUUMC1012EDTOBO1
产品状态 active
英飞凌封装名称 --
封装名 N/A
包装尺寸 1
包装类型 CONTAINER
湿度 N/A
防潮包装 DRY
无铅 No
无卤素 No
符合RoHS标准 No
Infineon stock last updated:

产品状态
Active
英飞凌封装名称 --
封装名 -
包装尺寸 1
包装类型 CONTAINER
湿度 -
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准

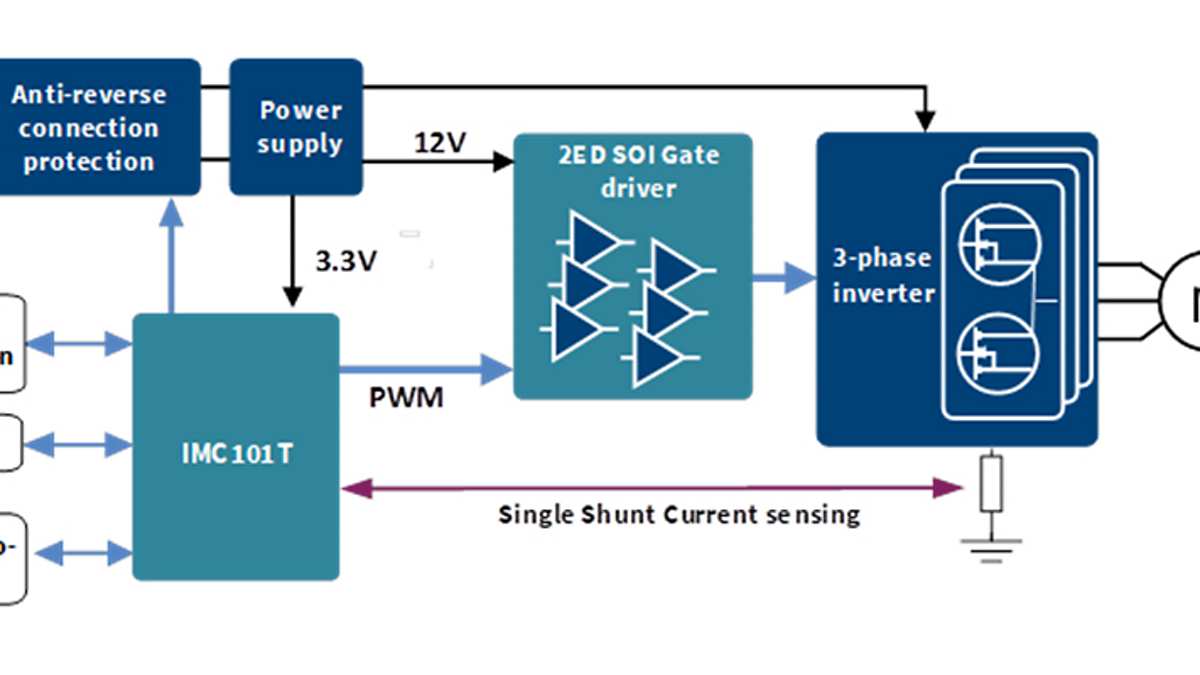

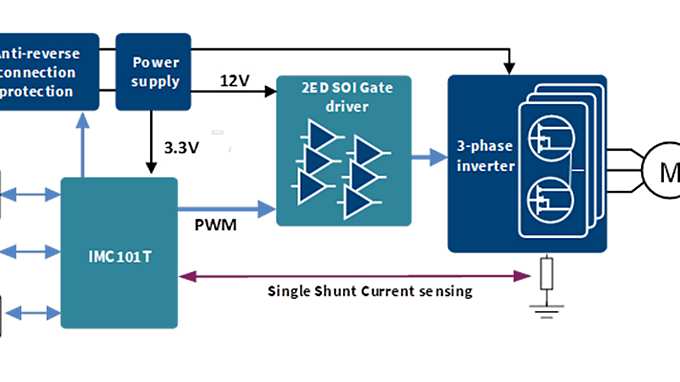

REF-Vacuum-C101-2ED 展示了 IMC101T iMOTION 控制器、2ED2304 SOI 半桥栅极驱动器和 BSC030N04NS OptiMOS。MCE 2.0技术针对低压家电和永磁电机进行了优化。用户需要从 iMOTION ™ Tools & Software 下载 IMC101T-T038 MCE 软件和工具，以进行系统配置、控制、调整和监控。持续检查固件更新并在用户手册中查找更多详细信息。

特性

  • 输入电压 18~30V DC
  • 最大 25 A 600 W @ 24 V DC 电源
  • 防反接保护
  • VSP 速度指令电位器
  • 3 数字霍尔接口
  • 用户 UART 用于脚本功能
  • 过流和温度保护。
  • 故障诊断 LED 输出
  • 低噪声单分流电流。样品
  • 辅助电源
  • PCB 尺寸为 60 毫米 × 115 毫米
  • 符合 RoHS 标准

Bill of Material

文档

文档

设计资源

图表

Vacuum
Vacuum
Vacuum Vacuum Vacuum
×
