现货，推荐

REF_WATERPUMP100W

采用 MOTIX ™ 32 位电机控制 SoC 的辅助水泵参考设计
评估板

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

REF_WATERPUMP100W
REF_WATERPUMP100W

商品详情

  • Pout max
    140 W
  • Board Type
    Reference Board
  • Supply Voltage
    7 V to 18 V
  • Topology
    3-phase full-bridge
  • Target Application
    Auxiliary water pump , oil pump, 100 W BLDC motor for 12V application
  • Family
    SSO8 with OptiMOS™ 6, MOTIX™ MCU | 32-bit motor control SoC
  • Qualification
    Automotive
  • Input Type
    DC
受到推崇的
OPN
REFWATERPUMP100WTOBO1
产品状态 active and preferred
英飞凌封装名称 N/A
封装名 N/A
包装尺寸 1
包装类型 CONTAINER
湿度 NA
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 No
Infineon stock last updated:

产品状态
Active
英飞凌封装名称 N/A
封装名 -
包装尺寸 1
包装类型 CONTAINER
湿度 NA
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准

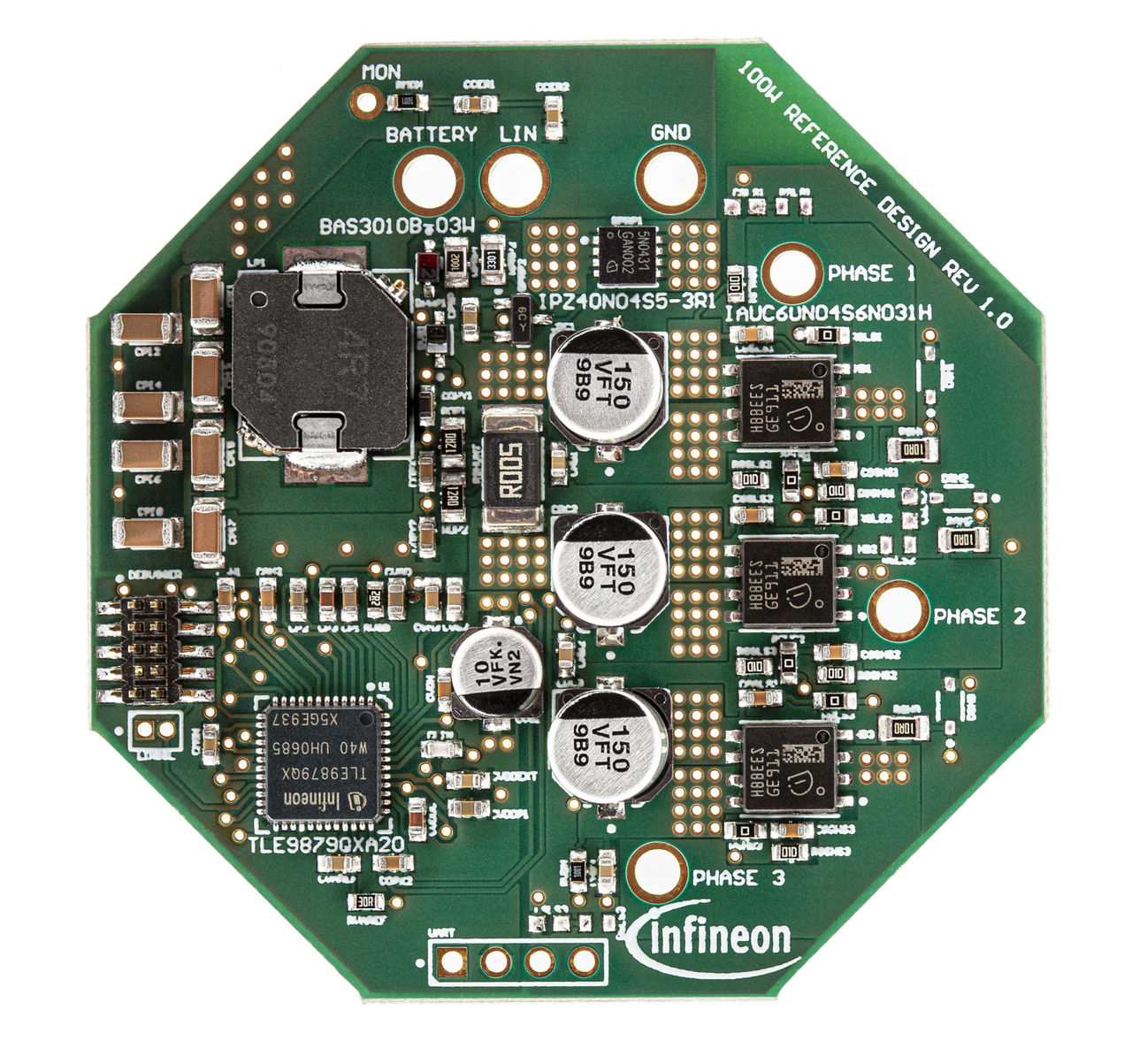

该参考设计是针对三相汽车辅助水泵开发的。其特点是：TLE9879QXW40：单芯片三相电机驱动器 IAUC60N04S6N031H：采用 5x6 SSO8 封装的 40 V MOSFET，采用 OptiMOS ™ -6 技术 IPZ40N04S5-3R1：OptiMOS ™ 5 40 V，采用 S3O8 封装 该参考设计在 EMC 和热行为方面进行了优化。它包括大量支持材料，包括布局和原理图文件、EMC 测试和热分析。

特性

  • EMC 和热行为参考
  • 优化 BOM 和 PCB 尺寸
  • 功率容量高达 140 W
  • SWD 端口和 LIN 端口
  • 高温 PCB，4 层铜
  • 55x55 毫米小型 PCB 尺寸
  • 详尽的文档包括：
    • 布局文件和设计指南
    • 原理图和入门指南
    • 硬件设计指南
    • EMC 报告和热分析
    • 示例软件

产品优势

  • 缩短上市时间
  • 最小化 BOM 并减小 PCB 尺寸
  • 最先进的组件
  • 设备的可扩展性
