TLE9166EQ EVALBOARD

带有 MOTIX ™ TLE9166EQ 多半桥 IC 和 MOTIX ™ TLE9562 电机系统 IC (SBC) 的汽车门控制模块演示器
用户手册
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE9166EQ EVALBOARD
TLE9166EQ EVALBOARD
每件.
用户手册

商品详情

  • Board Type
    Evaluation Board
  • Supply Voltage
    5.5 V to 20 V
  • Dimensions
    150 mm x 110 mm
  • Target Application
    Door modules & door zone controller
  • Family
    Motor Driver, Microcontroller, MOTIX™ multi half-bridge ICs
  • Qualification
    Automotive
受到推崇的
OPN
TLE9166EQEVALBOARDTOBO1
产品状态 active and preferred
英飞凌封装名称 N/A
封装名 N/A
包装尺寸 1
包装类型 CONTAINER
湿度 NA
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称 N/A
封装名 -
包装尺寸 1
包装类型 CONTAINER
湿度 NA
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
该开发板将 TRAVEO ™ II μC 与 MOTIX ™ SBC TLE9562 和 MOTIX ™ Bridge TLE9166EQ 相结合，展示了适用于经典门应用的完整解决方案，包括车窗升降、后视镜调节、锁和安全锁系统、后视镜加热器、电致变色镜、灯泡和 LED。只需使用标准实验室设备即插即用并连接不同的负载，用户即可探索设备无与伦比的功能并定制设计。

特性

  • MOTIX ™桥 TLE9166EQ
  • TRAVEO ™ II 微控制器
  • 板载调试器
  • 逻辑电源管理 MOTIX ™ SBC TLE9562
  • VS 具有反极性保护
  • 适用于各种负载的连接器
  • Tracebox、uIO 棒、CAN/LIN 连接器

产品优势

  • 高配置。& 详细诊断
  • 易于使用的工具
  • 测试和评估所有功能
  • 板载调试器和演示软件

应用

Bill of Material

文档

文档

设计资源

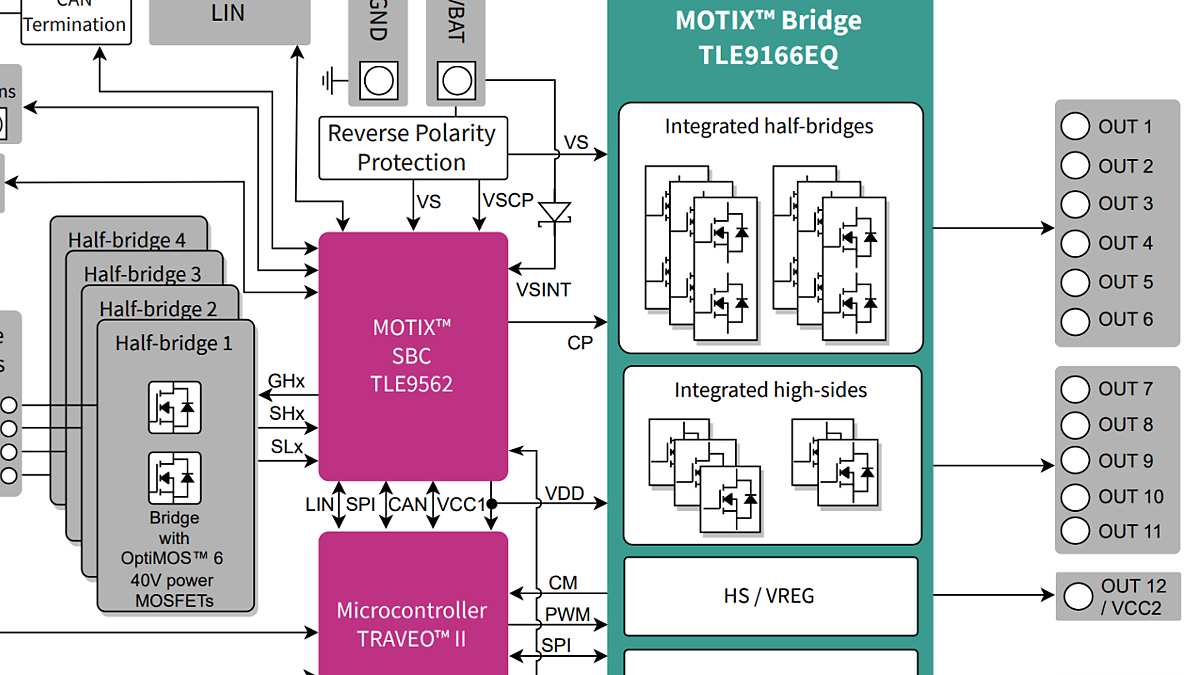

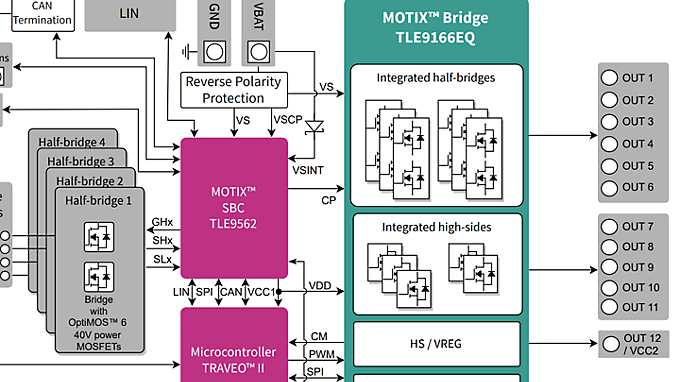

图表

tle9166eq evalboard
tle9166eq evalboard
tle9166eq evalboard tle9166eq evalboard tle9166eq evalboard
×
