1ED3120MU12H

5.5 A、5.7 kV (rms) 单通道隔离栅极驱动器，具有独立输出，经 UL 1577 认证，8 V UVLO
数据手册
封装
评估板
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

1ED3120MU12H
1ED3120MU12H
每件.
数据手册

商品详情

  • VBS UVLO (On)
    10 V
  • VBS UVLO (Off)
    8 V
  • VCC UVLO (On)
    3.1 V
  • VCC UVLO (Off)
    2.5 V
  • Turn Off Propagation Delay
    90 ns
  • Package
    PG-DSO-8
  • Turn On Propagation Delay
    90 ns
  • Voltage Class
    2300 V
  • Qualification
    Industrial
  • Input Vcc
    3.1 V to 17 V
  • Output Current (Sink)
    5.5 A
  • Output Current (Source)
    5.5 A
  • Channels
    1
  • Configuration
    High-side
  • Isolation Type
    Galvanic isolation - Functional
受到推崇的
OPN
1ED3120MU12HXUMA1
产品状态 active
英飞凌封装名称
PG-DSO-8
封装名 N/A
包装尺寸 1000
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称
PG-DSO-8
封装名 -
包装尺寸 1000
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
EiceDRIVER ™紧凑型单通道隔离栅极驱动器，具有 5.5 A 典型灌电流和拉电流峰值输出电流，采用 DSO-8 宽体封装，具有较大的爬电距离，适用于 IGBT、MOSFET 和 SiC MOSFET。 它属于 EiceDRIVER ™ Compact 系列，提供独立的吸电流和源电流输出、精确稳定的时序、主动关断和短路钳位

特性

  • 单通道隔离栅极驱动器
  • 适用于高达 2300 V 的 Si 和 SiC 开关
  • 2300 V 功能。失调电压有能力的
  • Galv。隔离无芯变压器
  • 5.5典型吸收器和源峰值输出
  • 40 V 绝对最大值。输出电压
  • 90 ns 传播延迟
  • 高 CMTI >200 kV/μs
  • 独立的源输出和吸输出
  • 短路钳位
  • DSO-8 300 mil 宽体封装
  • 带滞后的 UVLO 保护

图表

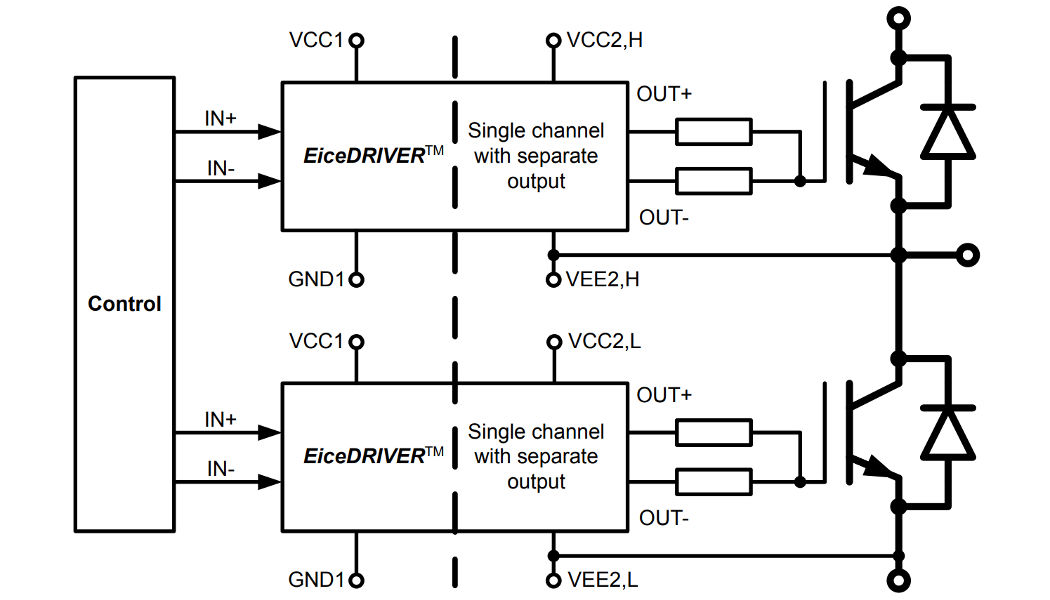

1ED312xMU12H.2
1ED312xMU12H.2
1ED312xMU12H.2 1ED312xMU12H.2 1ED312xMU12H.2

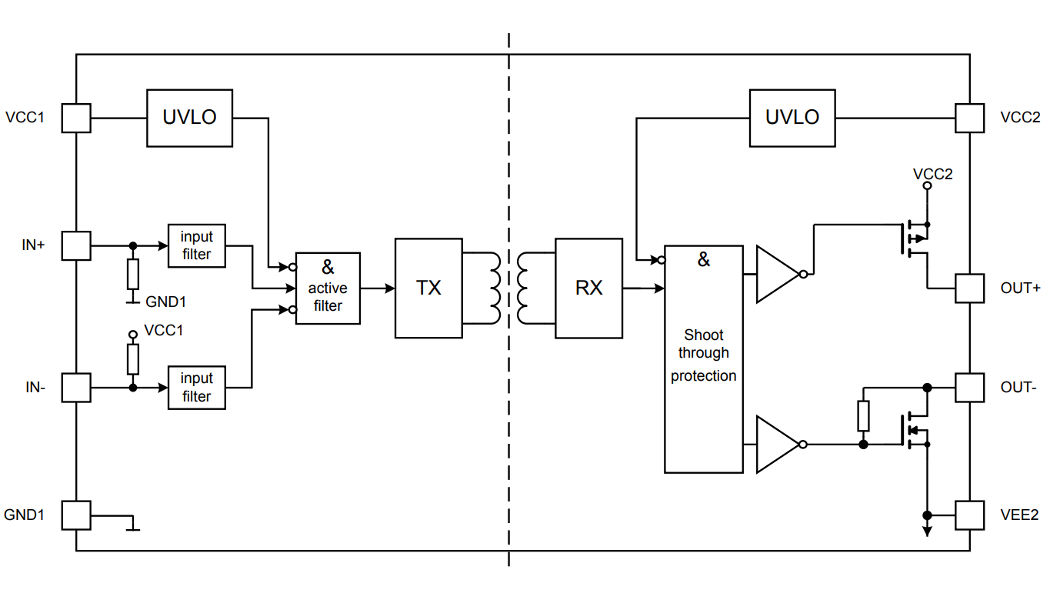

1ED312xMU12H.1 1ED312xMU12H.1 1ED312xMU12H.1
×
