1ED3320MC12N
现货，推荐
符合RoHS标准
无铅

1ED3320MC12N

6 A、5.7 kV (rms) 单通道隔离栅极驱动器，具有短路保护、有源米勒钳位和软关断功能，已通过 UL 1577 和 VDE 0884-11 认证
数据手册
封装
评估板

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

1ED3320MC12N
1ED3320MC12N
数据手册


商品详情

  • PD输出
    810 mW
  • RDSON_H（典型值）
    1.4 Ω
  • RDSON_L（典型值）
    0.89 Ω
  • RDSON_L（最大值）
    1.4 Ω
  • RthJA
    71.4 K/W
  • VBS UVLO (On)
    12 V
  • VBS UVLO (Off)
    11 V
  • 产品名称
    1ED3320MC12N
  • 关断传播延迟
    85 ns
  • 导通电阻 (RDSON_H)（最大值）
    2.35 Ω
  • 封装
    PG-DSO-16
  • 开通传播延迟
    85 ns
  • 拓扑结构
    High-side
  • 电压等级
    2300 V
  • 质量等级
    Industrial
  • 输出电流 (Sink)
    6 A
  • 输出电流 (Source)
    3.3 A
  • 通道
    1
  • 隔离类型
    Galvanic isolation - Reinforced

推荐的
OPN
1ED3320MC12NXUMA1
产品状态 active and preferred
英飞凌封装名称
PG-DSO-16
封装名 N/A
封装尺寸 1000
封装类型 TAPE & REEL
湿度 3
防潮封装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes

产品状态
Active
英飞凌封装名称
PG-DSO-16
封装名 -
封装尺寸 1000
封装类型 TAPE & REEL
湿度 3
防潮封装 DRY
无铅
无卤素
符合 RoHS 标准
EiceDRIVER ™增强型单通道隔离栅极驱动器，带 +3.3A / -6 对于 IGBT、MOSFET 和 SiC MOSFET，DSO-16 宽体封装中具有 8 毫米爬电距离的典型拉电流和灌电流峰值输出电流。 1ED3320 提供短路保护 (DESAT)，实现单独的源/接收器输出，在单极或双极的宽电源电压范围内工作，并具有紧密的部件间传播延迟匹配。

特性

  • 单通道隔离栅极驱动器
  • 适用于高达 2300 V 的 Si 和 SiC 开关
  • Galv.隔离无芯变压器
  • +3.3A/-6A典型吸收/源峰值输出。
  • 精确的 VCEsat 检测 (DESAT)
  • 软关断
  • 40 V 绝对最大值。输出电压
  • 85 ns 传播延迟
  • 高 CMTI >300 kV/μs
  • 独立的源极和漏极输出
  • 短路钳位
  • 有源米勒钳位

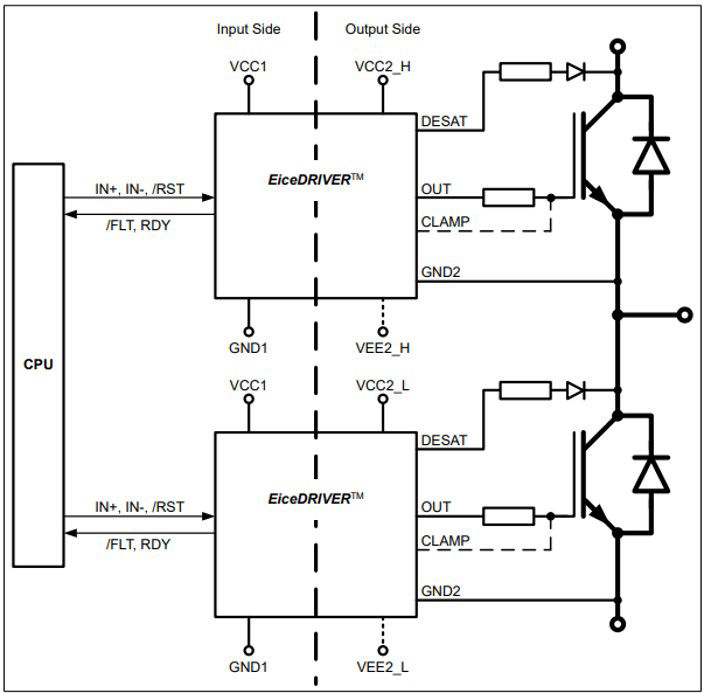

图表

1ED332xMC12N
1ED332xMC12N
1ED332xMC12N 1ED332xMC12N 1ED332xMC12N
×
