1ED44176N01F

25 V 单通道低侧栅极驱动器，集成过流保护 (OCP)、故障报告和使能功能
数据手册
封装
评估板
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

1ED44176N01F
1ED44176N01F
每件.
数据手册

商品详情

  • VBS UVLO (On)
    11.9 V
  • VCC UVLO (Off)
    11.4 V
  • Turn Off Propagation Delay
    50 ns
  • Turn On Propagation Delay
    50 ns
  • Voltage Class
    25 V
  • Qualification
    Industrial
  • Input Vcc
    12.7 V to 20 V
  • Output Current (Sink)
    1.75 A
  • Output Current (Source)
    0.8 A
  • Channels
    1
  • Configuration
    Low-side
  • Isolation Type
    Non-isolated
受到推崇的
OPN
1ED44176N01FXUMA1
产品状态 active and preferred
英飞凌封装名称
PG-DSO-8
封装名 N/A
包装尺寸 2500
包装类型 TAPE & REEL
湿度 2
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称
PG-DSO-8
封装名 -
包装尺寸 2500
包装类型 TAPE & REEL
湿度 2
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
EiceDRIVERTM 25 V 单通道低侧非反相栅极驱动器，具有典型的 0.8 A 拉电流和 1.75 A 灌电流，采用小型 8 引线 PG-DSO8 封装，适用于 MOSFET 和 IGBT。 过流保护通常通过使用比较器以及多个电阻器和电容器进行电流测量来实现。它利用我们专有的闩锁免疫 CMOS 技术来实现坚固的单片结构。

特性

  • 0.5 V 过流阈值
  • 过流检测
  • 单引脚故障输出与使能
  • 可编程故障清除时间
  • 欠压锁定
  • CMOS 施密特触发输入
  • 3.3,5 和 15 V 输入逻辑兼容。
  • 输出与输入同相
  • 独立逻辑和电源地
  • 2 kV ESD HBM

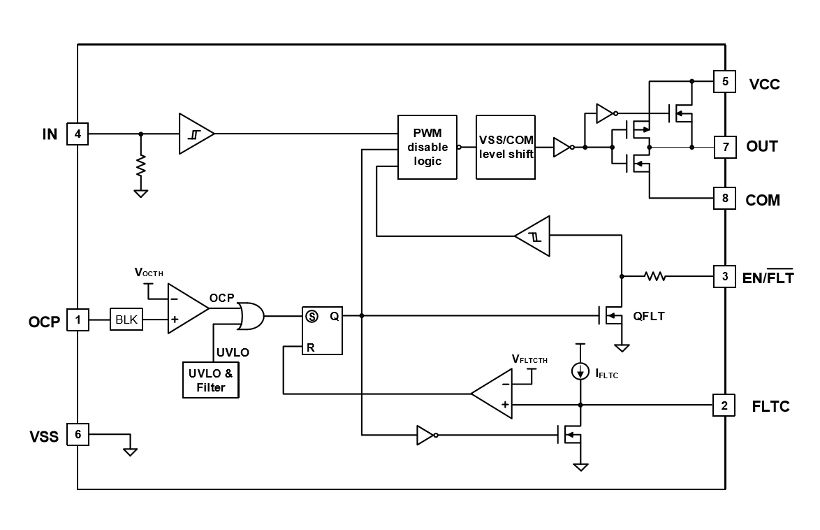

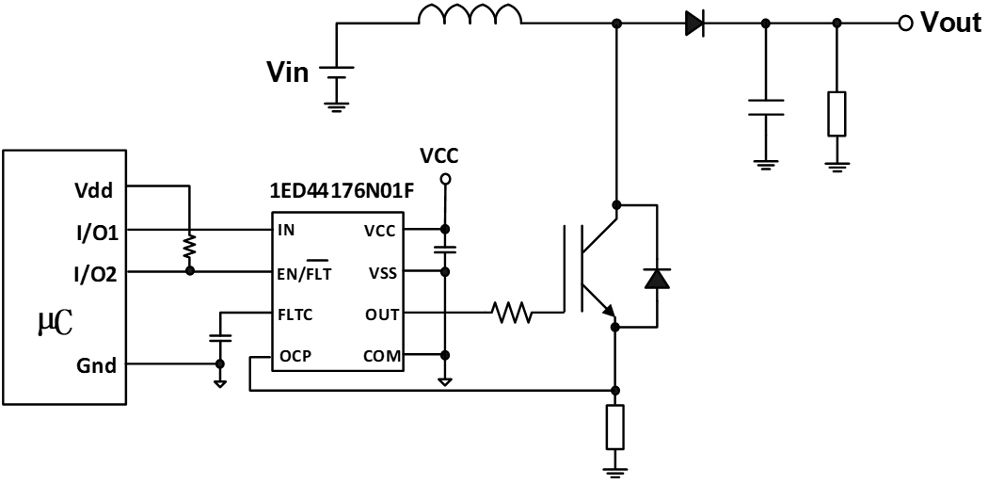

图表

Block_1ED44176N01F
Block_1ED44176N01F
Block_1ED44176N01F Block_1ED44176N01F Block_1ED44176N01F
1ED44176N01F 1ED44176N01F 1ED44176N01F
×
