BGT24LTR22

XENSIV ™ 24GHz多通道雷达传感器BGT24LTR22用于距离和角度测量
数据手册
封装
评估板
软件

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

BGT24LTR22
BGT24LTR22
数据手册

商品详情

  • NF
    8 dB
  • Number of Rx Antennas
    2
  • Number of Tx Antennas
    2
  • Supply Voltage
    1.5 V
  • Angle of Arrival
    yes
  • Gain
    25 dB
  • Antenna
    External
  • Max Detection Range
    20 m
  • Min Detection Range
    0.5 m
  • Temperature Range
    -40 to + 85°C
  • Current Consumption
    170 mA
  • Target Application
    HVAC, Security systems, Street lighting, Robotics collision avoidance, Traffic monitoring, People tracking, Drone obstacle avoidance, Drone landing assist
  • Family
    XENSIV™ 24GHz Radar Sensors
  • Range
    yes
  • Qualification
    Industrial (JEDEC20/22)
  • Direction of Motion
    Yes
  • Motion
    yes
  • Speed [m/s]
    yes
  • Frequency
    24 GHz to 24.25 GHz
受到推崇的
OPN
BGT24LTR22E6327XTSA1
产品状态 active and preferred

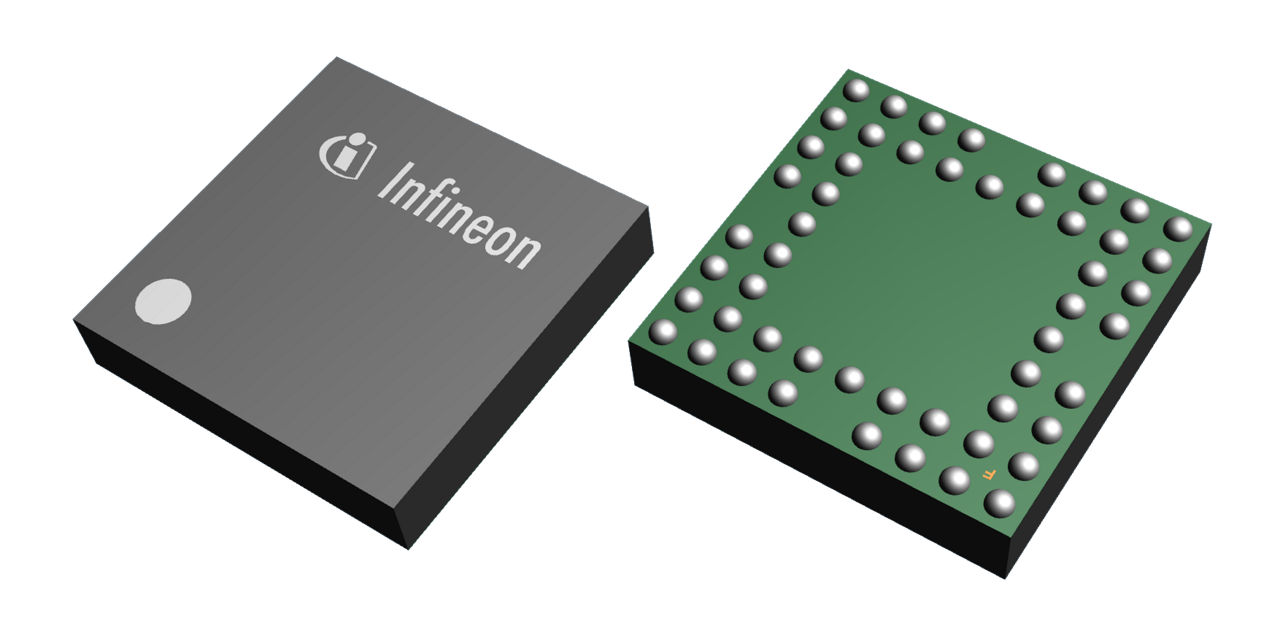

英飞凌封装名称
PG-WFWLB-52
封装名 N/A
包装尺寸 2000
包装类型 TAPE & REEL
湿度 1
防潮包装 NON DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:

产品状态
Active
英飞凌封装名称
PG-WFWLB-52
封装名 -
包装尺寸 2000
包装类型 TAPE & REEL
湿度 1
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
BGT24LTR22 是一款低功耗、低噪声多通道硅锗收发器 MMIC，专为 24 GHz 雷达应用而设计。该设备提供用于模拟信号生成和接收的构建模块，支持多种调制方案，包括 FMCW 和多普勒。BGT24LTR22 具有高性能和灵活性，非常适合各种雷达应用。

特性

  • 24GHz 收发器 MMIC
  • 完全集成的低相位噪声 VCO
  • 集成基带放大器（可旁路）
  • 小尺寸 3.6 x 3.6 mm²
  • 双向发射器引脚，用于同步多个芯片
  • 内置温度补偿电路，用于 VCO 稳定
  • 低功耗
  • 完全 ESD 保护设备
  • 单端 RF 和 IF 端子
  • 单电源电压 1.5 V
