BTS7004-1EPZ

BTS7004-1EPZ 是一款智能高侧电源开关，提供保护功能和诊断
数据手册
封装
评估板
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

BTS7004-1EPZ
BTS7004-1EPZ
每件.
数据手册

商品详情

  • IL (Short Circuit Current)
    117.5 A
  • IL标称电流 (@ TA = 85°C)
    15 A
  • RDS (on) (@ Tj = 25°C)
    4.4 mΩ
  • RDS (on) (@ Tj = 150°C) max
    8 mΩ
  • toff (Turn OFF time) max
    220 µs
  • ton (Turn ON time) max
    210 µs
  • 分类
    ISO 26262-ready
  • 安装
    SMT
  • 工作温度
    -40 °C to 175 °C
  • 推荐工作电压 max
    28 V
  • 推荐工作电压 min
    3.1 V
  • 欠压恢复延迟
    Yes
  • 电流限制
    88 A to 114 A
  • 目前计划的可用性至少到
    2039
  • 系列
    PROFET™ +2 12V
  • 认证标准
    Automotive
  • 认证
    ISO 26262-ready
  • 诊断
    Sense
  • 负载电流
    15 A
  • 通道数
    1
推荐的
OPN
BTS70041EPZXUMA1
产品状态 active and preferred
英飞凌封装名称
PG-TSDSO-14
封装名 N/A
包装尺寸 3000
包装类型 TAPE & REEL
湿度 2a
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称
PG-TSDSO-14
封装名 -
包装尺寸 3000
包装类型 TAPE & REEL
湿度 2a
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
该设备适用于具有扩展或/和高温任务概况的应用。

特性

  • High-Side Switch with Diagnosis&Embedded
  • Part of PROFET™+2 12V Family
  • Reverse ON for low power dissipation
  • Green Product (RoHS compliant)
  • Grade0 Qualified automotive applications
  • Temp Limitation with Controlled Restart
  • Temp Limitation with Controlled Restart
  • Undervoltage shutdown
  • OverV protection with extern components
  • Proportional load current sense
  • Open Load in ON and OFF state
  • Short circuit to ground and battery

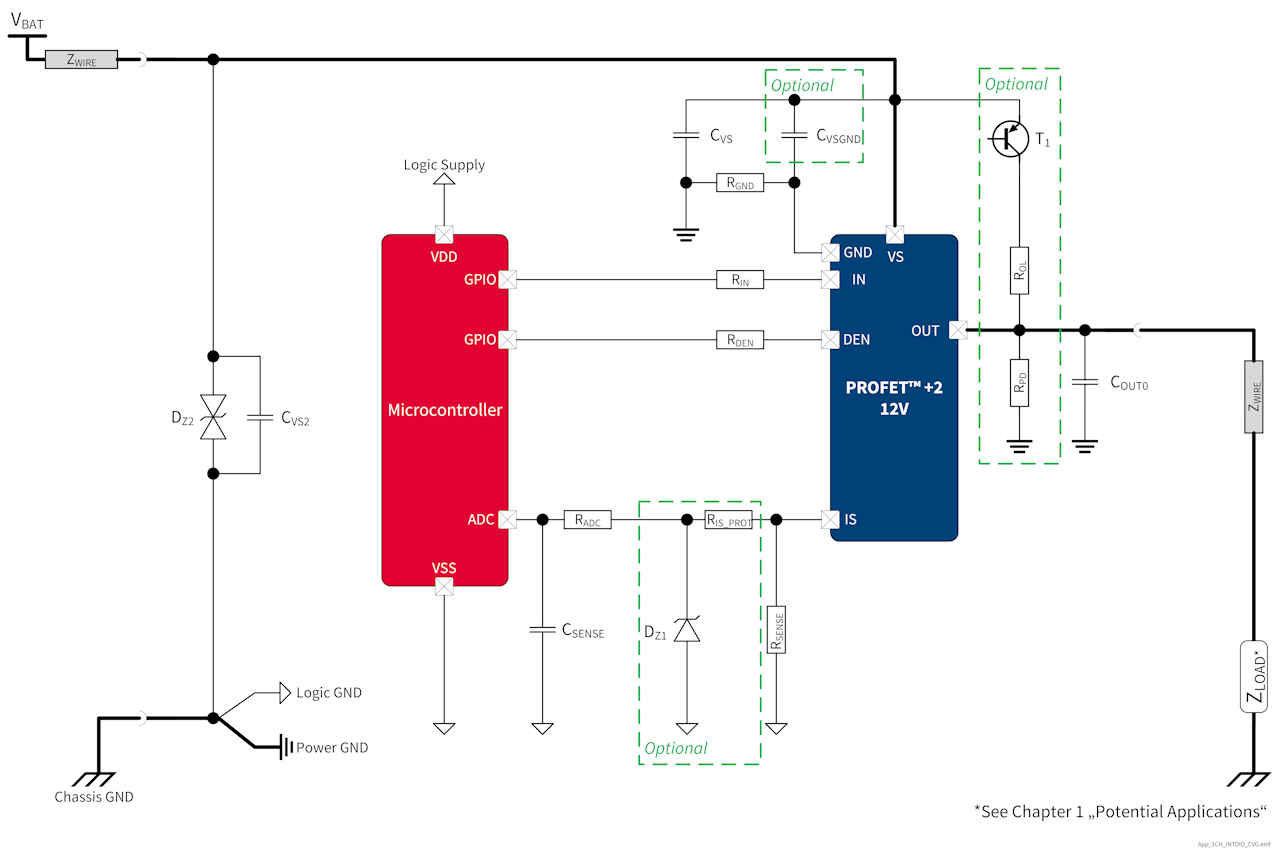

图表

App_1CH_INTDIO_CVG
App_1CH_INTDIO_CVG
App_1CH_INTDIO_CVG App_1CH_INTDIO_CVG App_1CH_INTDIO_CVG
×
