CYPAS2174A1-32LQXQ
现货，推荐
符合RoHS标准
无铅

CYPAS2174A1-32LQXQ

高度集成的PD控制器，适用于SPR和EPR AC/DC充电器和适配器设计，托盘包装
数据手册
封装

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

CYPAS2174A1-32LQXQ
CYPAS2174A1-32LQXQ
数据手册

商品详情

  • GPIO
    10
  • SRAM
    8 kByte
  • USB标准
    USB-PD 3.0
  • VBUS短路保护
    Y
  • VCONN FET
    Y
  • 产品类别
    AC-DC DC-DC PD solutions
  • 产品说明
    Highly-integrated Power Delivery controller for power adapter
  • 保护功能（OVP、OCP、SCP 和 ESD）
    Y

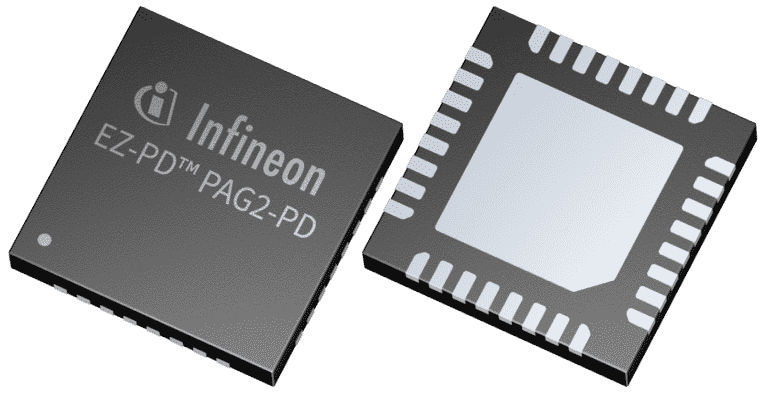

  • 封装类型
    32-pin QFN
  • 峰值回流温度
    260 °C
  • 工作温度 范围
    -40 °C 至 150 °C
  • 工作电压 范围
    5 V 至 30 V
  • 应用
    USB-PD Power Adapter, USB-C PD charger
  • 温度等级
    Extended Industrial
  • 系列
    EZ-PD™ PAG2-PD
  • 软件工具
    EZ-PD™ Configuration, ModusToolBox™
  • 闪存
    64 kByte
推荐的
OPN
CYPAS2174A132LQXQXQLA1
产品状态 active and preferred
英飞凌封装名称
PG-VQFN
封装名 QFN-32 (002-15160)
封装尺寸 4900
封装类型 TRAY
湿度 3
防潮封装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes

产品状态
Active
英飞凌封装名称
PG-VQFN
封装名 QFN-32 (002-15160)
封装尺寸 4900
封装类型 TRAY
湿度 3
防潮封装 DRY
无铅
无卤素
符合 RoHS 标准
EZ-PD ™ PAG2-PD 是一款高度集成的 USB-C PD 控制器，符合最新的 USB type-C 和 PD 标准，专为电源适配器和充电器而设计。 它集成了所有 Type-C 端口终端电阻器、34 V 容差稳压器、Vconn、高压 VBUS NFET 栅极驱动器、VBUS 故障保护、VBUS 至 CC 短路保护以及用于电压 (VBUS) 调节的集成反馈电路，因而在 BOM 方面具有显著优势。

特性

  • USB-C PD 3.2 SPR 和 28 V EPR
  • QC5.0， Apple 2.4A、AFC、BC 1.2
  • 光耦合器反馈
  • 独立 CC/CV 补偿
  • 集成 NFET VBUS 栅极驱动器
  • 集成 34 V LDO
  • 集成低压侧 CSA
  • 集成 VCONN 开关
  • OVP、UVP、OCP、SCP 和 OTP
  • CC- VBUS短路保护
  • 通过CC线路进行固件升级

产品优势

  • 符合最新的 USB-C PD 规范
  • 高度集成的 PD 控制器
  • 支持现场固件升级
  • 支持软件开发工具包
