ICL5102
现货，推荐
符合RoHS标准
无铅

ICL5102

适用于 LCC 和 LLC 的高性能 PFC + 谐振控制器
数据手册
封装
评估板

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

ICL5102
ICL5102
数据手册

商品详情

  • 最高 fSW
    500 kHz
  • ICC
    4 mA
  • VCC 范围
    8.5 V 至 18.5 V
  • 产品类别
    LED Driver ICs
  • 备注
    High Performance PFC + Resonant Controller for LLC / LCC Topologies

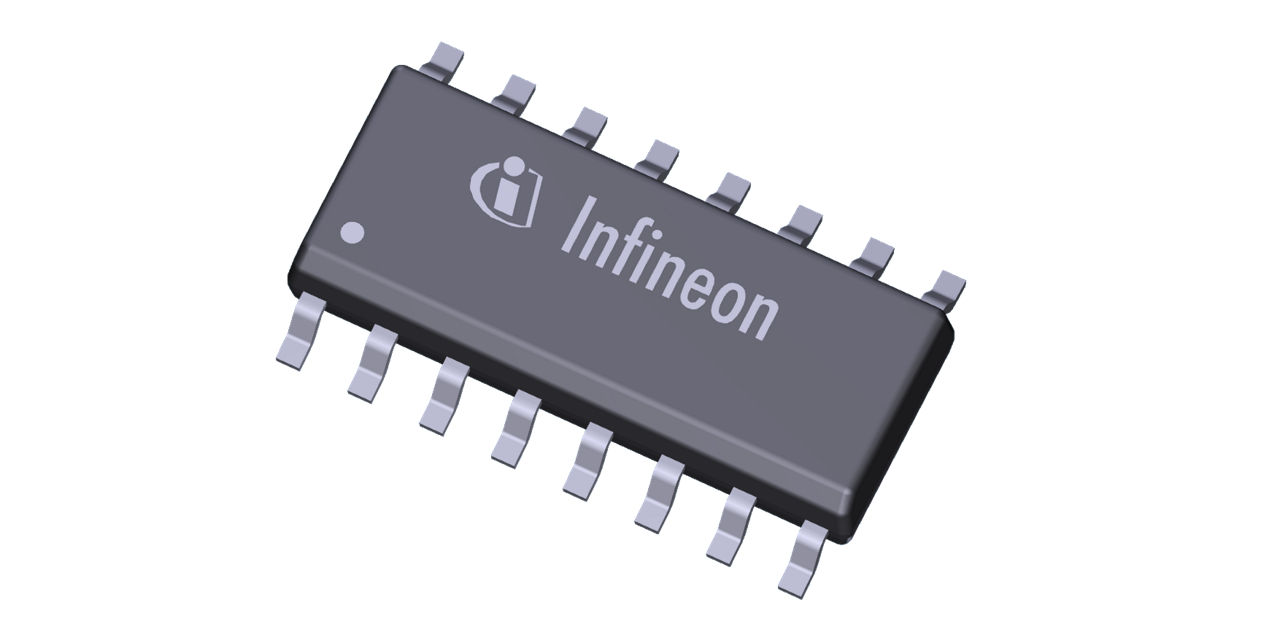

  • 封装
    PG-DSO-16
  • 工作温度 范围
    -40 °C 至 150 °C
  • 应用
    Charger, Lighting, SMPS
  • 开关频率 范围
    22 kHz 至 500 kHz
  • 拓扑结构
    PFC + LLC/LCC
  • 电流模式控制
    No
  • 类型
    AC-DC Controller
  • 语言
    PowerEsim
  • 输出特性
    Constant current+constant voltage
  • 输出电流类型
    Constant current+constant voltage
推荐的
OPN
ICL5102XUMA2
产品状态 active and preferred
英飞凌封装名称
PG-DSO-16
封装名 N/A
封装尺寸 2500
封装类型 TAPE & REEL
湿度 3
防潮封装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes

产品状态
Active
英飞凌封装名称
PG-DSO-16
封装名 -
封装尺寸 2500
封装类型 TAPE & REEL
湿度 3
防潮封装 DRY
无铅
无卤素
符合 RoHS 标准
ICL5102 是一款高度集成的组合控制器 IC，具有 70V 至 325V 的通用输入，可帮助制造商实现全球设计，同时保持产品种类和库存的低成本。通过谐振拓扑实现高达 94% 的最高效率、低于 3.5% 的 THD 因数和高于 0.95 的高功率因数，可实现更高的流明输出和更低的热负荷，从而实现经济高效的设计并降低 LED 和散热器的成本。

特性

  • 通用输入70–325V
  • 最高效率可达 94%。拓扑
  • THD <3.5%，PF>0.95
  • 爆发模式，低待机
  • 低 BOM 成本组合控制器 IC
  • LLC 级采用 500V MOSFET

产品优势

  • 支持全球设计
  • 满载和轻载下的 PFC 和 THD
  • 高效率：更多流明输出
  • 无需任何组件
  • 保护和自动重启

图表

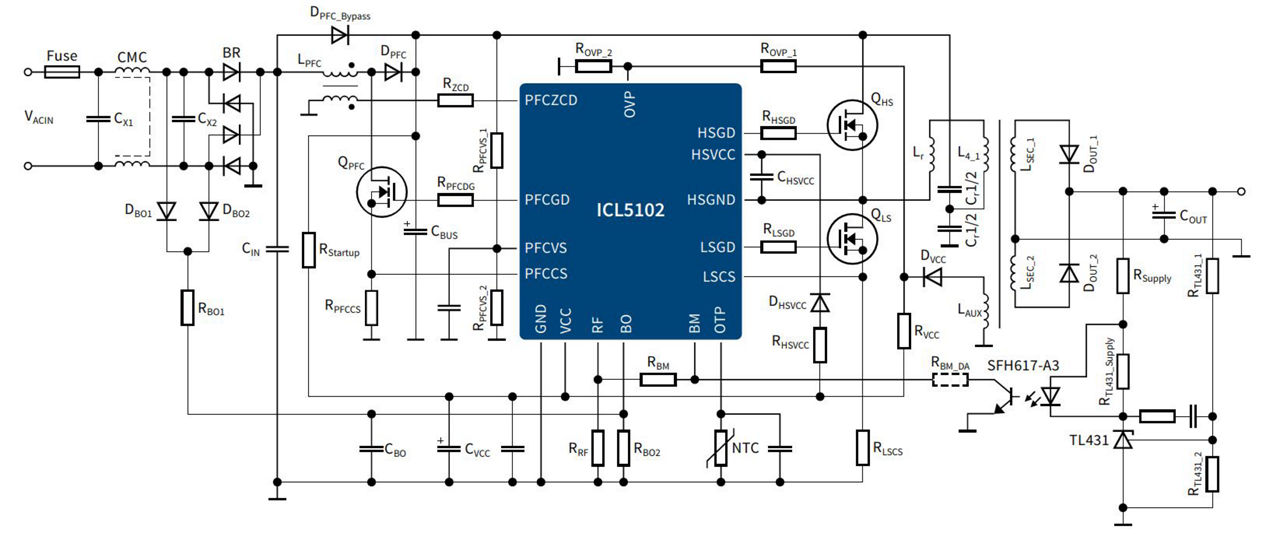

ICL5102-typical-application-schematic-from-PB
ICL5102-typical-application-schematic-from-PB
ICL5102-typical-application-schematic-from-PB ICL5102-typical-application-schematic-from-PB ICL5102-typical-application-schematic-from-PB
×
