IR4426S

25 V 双通道低侧栅极驱动器 IC
数据手册

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IR4426S
IR4426S
数据手册

商品详情

  • Turn Off Propagation Delay
    65 ns
  • Turn On Propagation Delay
    85 ns
  • Voltage Class
    25 V
  • Qualification
    Industrial
  • Input Vcc
    6 V to 20 V
  • Output Current (Sink)
    3.3 A
  • Output Current (Source)
    2.3 A
  • Channels
    2
  • Configuration
    Low-side
  • Isolation Type
    Non-isolated
OPN
产品状态
英飞凌封装名称
封装名
包装尺寸
包装类型
湿度
防潮包装
无铅
无卤素
符合RoHS标准
Infineon stock last updated:
EiceDRIVER ™ 25 V 双通道低侧栅极驱动器 IC，具有典型的 2.3 A 拉电流和 3.3 A 灌电流，采用 8 引线 SOIC 和 PDIP 封装，适用于 MOSFET 和 IGBT。 专有的闩锁免疫 CMOS 技术可实现坚固耐用的单片结构。逻辑输入与标准 CMOS 或 LSTTL 输出兼容。输出驱动器具有高脉冲电流缓冲级，可将驱动器的交叉传导降至最低。 传播延迟相匹配，以简化高频应用中的使用。

特性

  • 电源电压。范围为 25 V Vccmax
  • 栅极驱动电源范围：6 至 20V
  • CMOS 施密特触发输入
  • 匹配道具。两个通道均延迟。
  • 输出与输入不同相

图表

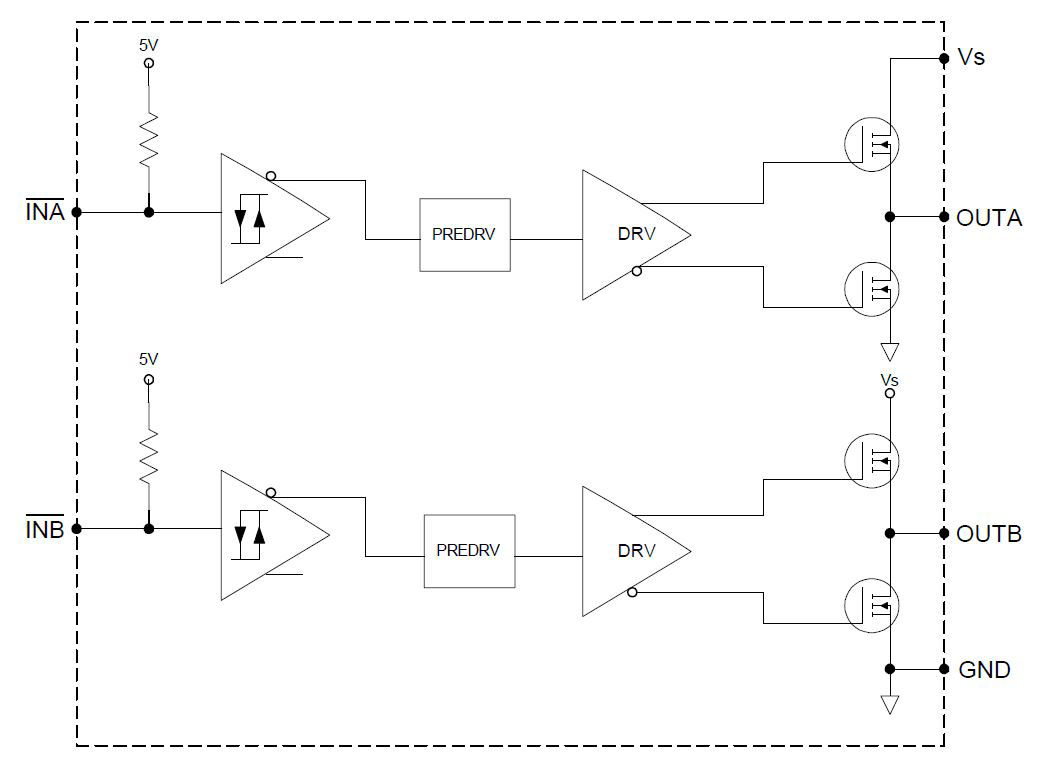

IR442x
IR442x
IR442x IR442x IR442x

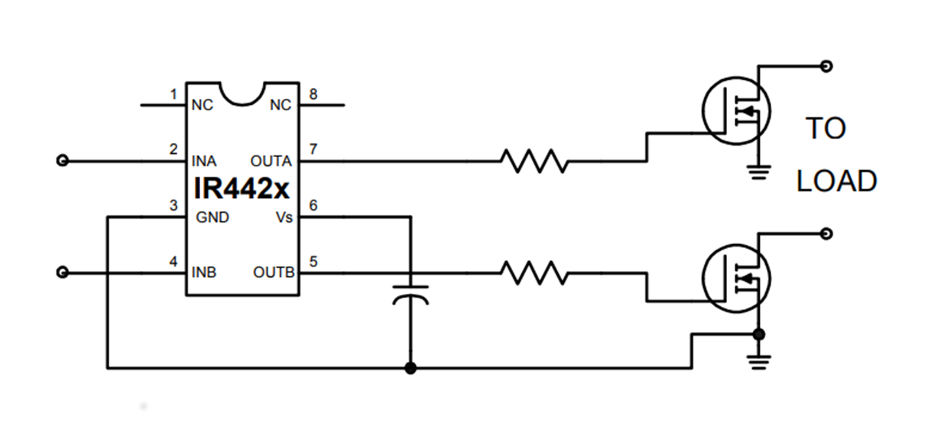

Circuit_Diagramm_IR4426 Circuit_Diagramm_IR4426 Circuit_Diagramm_IR4426
×
