IRS2153DS

600 V 半桥栅极驱动器 IC，带振荡器、集成自举 FET、可编程频率和可编程关断
数据手册
封装
多个 OPN 可用
每件.

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IRS2153DS
IRS2153DS
每件.
数据手册

商品详情

  • VBS UVLO (Off)
    8 V
  • VBS UVLO (On)
    9 V
  • VCC UVLO (On)
    11 V
  • VCC UVLO (Off)
    9 V
  • Voltage Class
    600 V
  • Qualification
    Industrial
  • Input Vcc
    10.1 V to 15.4 V
  • Output Current (Sink)
    0.26 A
  • Output Current (Source)
    0.18 A
  • Channels
    2
  • Configuration
    Half Bridge
  • Isolation Type
    Functional levelshift JI (Junction Isolated)
受到推崇的
OPN
IRS2153DSTRPBF IRS2153DSPBF
产品状态 active and preferred not for new design
英飞凌封装名称
SOIC 8N
SOIC 8N
封装名 N/A N/A
包装尺寸 2500 3800
包装类型 TAPE & REEL TUBE
湿度 2 2
防潮包装 DRY DRY
无铅 Yes Yes
无卤素 Yes Yes
符合RoHS标准 Yes Yes
Infineon stock last updated:
 每件. 有存货 每件. 有存货

产品状态
Active
英飞凌封装名称
SOIC 8N
封装名 -
包装尺寸 2500
包装类型 TAPE & REEL
湿度 2
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货

产品状态 not for new design
英飞凌封装名称
SOIC 8N
封装名 -
包装尺寸 3800
包装类型 TUBE
湿度 2
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
EiceDRIVER ™自振荡 600 V 半桥栅极驱动器 IC，具有典型的 0.18 A 拉电流和 0.26 A 灌电流，采用 8 引线 SOIC 封装，适用于 IGBT 和 MOSFET。还提供 8 引脚 PDIP。

特性

  • 整数。 600 V 半桥驱动器
  • CT、RT 可编程振荡器
  • 15.4V 齐纳钳位 Vcc
  • 微功耗启动
  • CT 引脚上的非锁存关断
  • 内部自举 FET
  • +/- 50 V/ns dV/dt 抗扰度
  • 内部死区时间
  • 典型死区时间 1.1 µs (IRS2153D)
  • 典型死区时间 0.6 µs (IRS21531D)

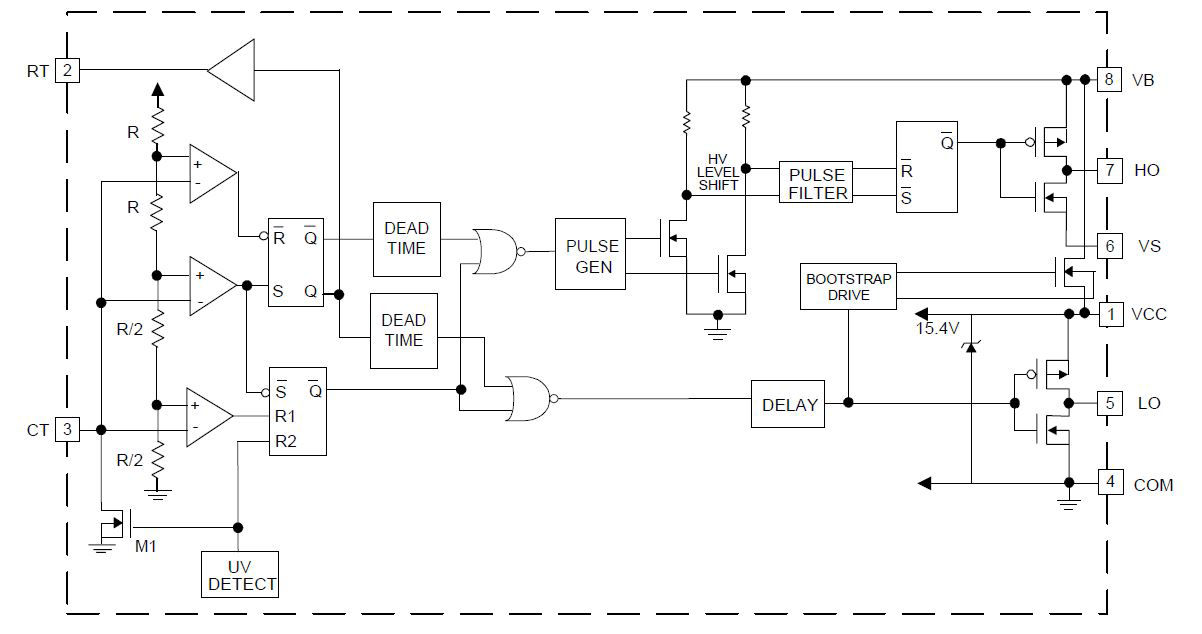

图表

Circuit_Diagramm_IRS2153DS
Circuit_Diagramm_IRS2153DS
Circuit_Diagramm_IRS2153DS Circuit_Diagramm_IRS2153DS Circuit_Diagramm_IRS2153DS
×
