IRS2336S

具有使能、过流保护和故障报告功能的 600 V 三相栅极驱动器 IC

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IRS2336S
IRS2336S

商品详情

  • VBS UVLO (On)
    8.9 V
  • VBS UVLO (Off)
    8.2 V
  • VCC UVLO (On)
    8.9 V
  • VCC UVLO (Off)
    8.2 V
  • Turn Off Propagation Delay
    530 ns
  • Turn On Propagation Delay
    530 ns
  • Voltage Class
    600 V
  • Qualification
    Industrial
  • Input Vcc
    10 V to 20 V
  • Output Current (Source)
    0.2 A
  • Output Current (Sink)
    0.35 A
  • Channels
    6
  • Configuration
    Three Phase
  • Isolation Type
    Functional levelshift
OPN
产品状态
英飞凌封装名称
封装名
包装尺寸
包装类型
湿度
防潮包装
无铅
无卤素
符合RoHS标准
Infineon stock last updated:
600 V 三相驱动器 IC，具有典型的 0.2 A 拉电流和 0.35 A 灌电流，采用 28 引线 SOICWB 封装，适用于 IGBT 和 MOSFET。还提供 44 引线 PLCC。

特性

  • 驱动最多 6 个功率器件
  • 栅极驱动电源：10 V 至 20 V
  • 集成自举功能
  • 过流保护
  • 过温关断输入
  • 高级输入滤波器
  • 集成死区保护
  • 直通保护
  • 欠压锁定
  • 启用/禁用输入和故障报告。
  • 可调故障清除时序
  • 独立的逻辑和电源接地

应用

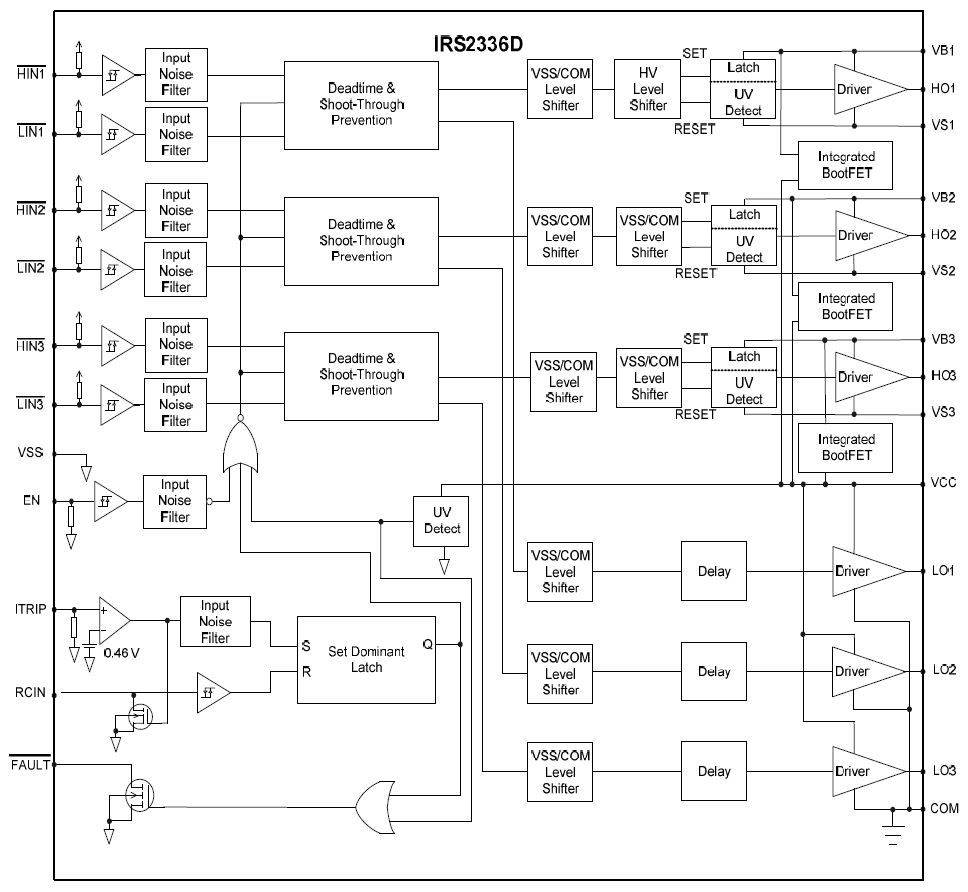

图表

Circuit_Diagramm_IRS2336J
Circuit_Diagramm_IRS2336J
Circuit_Diagramm_IRS2336J Circuit_Diagramm_IRS2336J Circuit_Diagramm_IRS2336J
×
