请注意，这是一个已停产的产品。 查看较新的替代产品版本 请注意，这是一个已停产的产品。 查看较新的替代产品版本
停产
已停产
符合RoHS标准
无铅

TLE6711G

停产
TLE6711G 是一款专为汽车应用设计的多功能电源电路。
数据手册
封装

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE6711G
TLE6711G
数据手册

商品详情

  • Iout max
    250 mA
  • Iq
    1500 µA
  • ISO 26262
    QM
  • VQ (multiple)
    5.0 V
  • Product Group
    PMIC
  • Tolerance
    2%
  • Classification
    n.a
  • Enable (=Inhibit)
    no
  • Base Product
    TLE6711xx
  • Comments
    Automotive Multifunctional Voltage Regulator and Watchdog
  • Reset
    yes
  • Package
    PG-TSON-10
  • Operating Temperature
    -40 °C to 150 °C
  • Operating Voltage
    5 V to 35 V
  • Target Application
    Safe Control
  • Watchdog
    Window-WD
  • Currently planned availability until at least
    n.a
  • Qualification
    Automotive
  • Regulator Type
    Buck-boost
  • Over Voltage Protection
    no
OPN
TLE6711GXUMA1
产品状态 discontinued
英飞凌封装名称

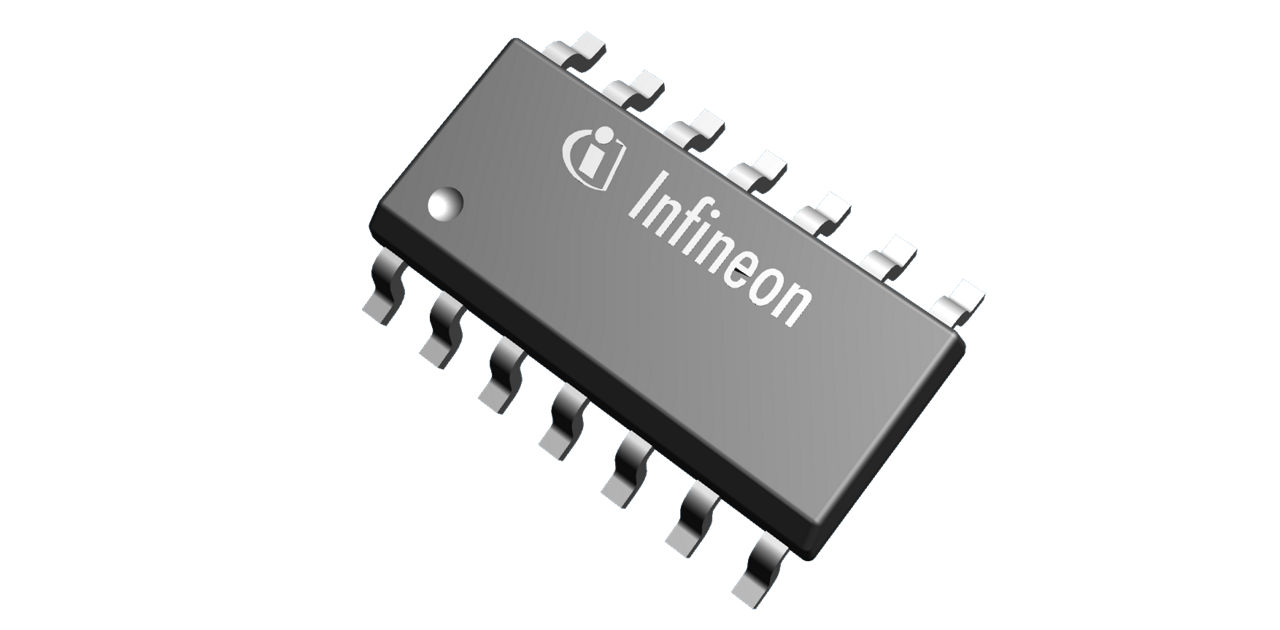

PG-DSO-14
封装名 N/A
包装尺寸 2500
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:

产品状态 discontinued
英飞凌封装名称
PG-DSO-14
封装名 -
包装尺寸 2500
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
TLE6711G/GL 提供可编程升压电压 (Boost) 和精确的 5V 短路保护输出电压 (Buck)。它包括上电复位、集成数字窗口看门狗和用于微控制器监控的系统使能输出。它基于英飞凌的电源技术 SPT ® ，采用小型 PG-DSO-14-1 SMD 封装，具有欠压和过压锁定以及过热关断功能，确保高可靠性。

特性

  • 升压转换器（升压）
  • 升压过压和欠压锁定
  • 降压转换器（逻辑电压）
  • 2% 输出电压容差
  • 逻辑过压和欠压锁定
  • 过温关断
  • 电源开/关复位发生器
  • 数字窗口看门狗
  • 系统使能输出
  • 环境工作温度范围
  • -40 °C 至 125 °C
  • 宽电源电压工作范围
  • 极低的电流消耗
  • 极小的 PG-DSO-14-1 SMD 封装
  • 绿色产品（符合 RoHS 标准）
  • 符合 AEC 认证

产品优势

  • 为安全气囊应用中的点火电容器提供充电电压
  • 为安全气囊 ECU 提供电源
  • 复位功能和窗口看门狗控制并监控 µC
