不建议用于新设计
符合RoHS标准

TLE8880TN

TLE8880TN 调节 12V 汽车多相交流发电机，并能够通过标准 LIN 接口与发动机管理系统通信
封装
评估板

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE8880TN
TLE8880TN

商品详情

  • EEPROM adjustable
    Yes
  • ESD Protection
    8 kV
  • RDS (on)
    60 mΩ
  • Tj max
    175 °C
  • Transmission Rate max
    19.2 kBit/s
  • Supply Voltage
    6 V to 18 V
  • Adjustable Regulation Range
    10.6 V to 16 V
  • Packaging
    Thick tube
  • Standby Current
    60µA
  • Interfaces
    LIN 1.3
  • Max Field Winding Excitation Current
    12 A
  • Voltage Measurement Range
    9 V to 18 V
  • Voltage Class
    12 V
  • Speed Measurement
    no
OPN
TLE8880TNAKSA1
产品状态 not for new design
英飞凌封装名称
PG-TO220-5
封装名 N/A
包装尺寸 400
包装类型 TUBE
湿度 NA
防潮包装 NON DRY
无铅 No
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:

产品状态 not for new design
英飞凌封装名称
PG-TO220-5
封装名 -
包装尺寸 400
包装类型 TUBE
湿度 NA
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
TLE8880TN 是用于 12V 汽车多相交流发电机闭环电压控制的单片调节器。它通过 LIN 接口与 ECU 通信，以调节 10.6V 和 16V 之间的电池电压。它符合 VDA LIN 交流发电机调节器规格。

特性

  • 符合 AEC-Q100 标准
  • EEPROM 可进行客户特定调整
  • 全数字快速 PI 调节
  • 高端 DMOS，RDS(on) 为 60mΩ @ 25°C，可实现高达 12A 的励磁电流
  • LIN 1.3（数据链路层）
  • LIN 2.1（物理层）
  • 25°C 时典型待机电流为 60 µA（典型值）
  • 电池反接保护电压高达 -2.5V
  • 交流发电机 8kV ESD 保护
  • 占空比驱动的励磁绕组励磁电流，范围为 0 至 100%
  • 负载响应控制 (LRC)
  • 温度范围为 -40°C 至 175°C
  • 数字温度补偿

产品优势

  • 采用汽车工业标准封装 PG-TO-220-5-12，带直引线，有两种版本：
    • 引线镀镍（焊接）
    • 引线末端不镀镍（焊接）
  • 经 VDA 和其他领先的 OEM 厂商认证和发布

应用

图表

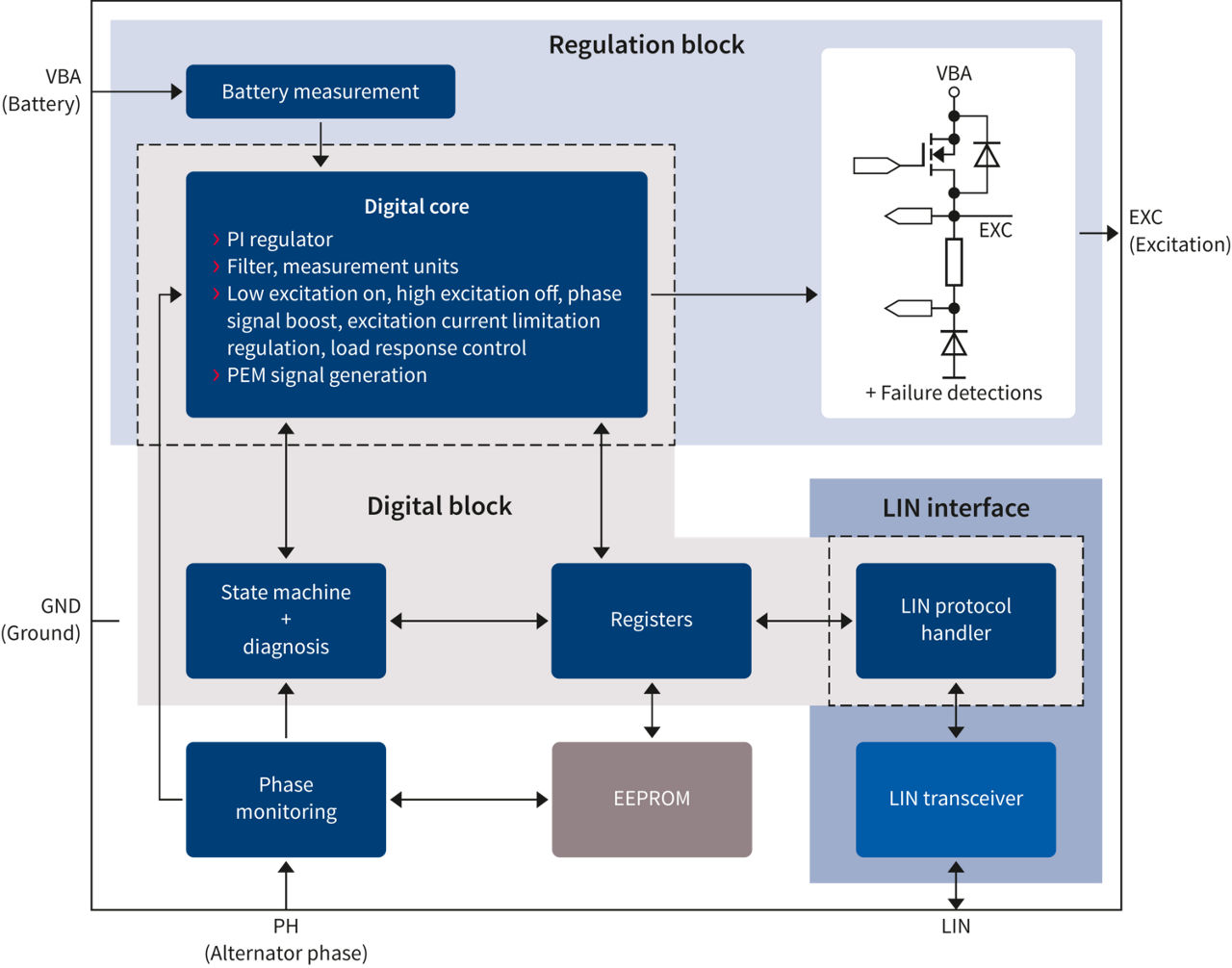

regulation_block
regulation_block
regulation_block regulation_block regulation_block
regulation_block regulation_block regulation_block
×
modalImg
