不建议用于新设计
符合RoHS标准

TLE8881TN

TLE8881TN 调节 12V 汽车多相交流发电机，并符合 HKMC LIN 交流发电机调节器规范
封装
评估板

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE8881TN
TLE8881TN

商品详情

  • EEPROM adjustable
    Yes
  • ESD Protection
    8 kV
  • RDS (on)
    60 mΩ
  • Tj max
    175 °C
  • Transmission Rate max
    19.2 kBit/s
  • Supply Voltage
    6 V to 18 V
  • Adjustable Regulation Range
    10.6 V to 16 V
  • Packaging
    Thick tube
  • Standby Current
    60µA
  • Interfaces
    LIN 1.3
  • Max Field Winding Excitation Current
    12 A
  • Voltage Measurement Range
    9 V to 18 V
  • Voltage Class
    12 V
  • Speed Measurement
    No
OPN
TLE8881TNAKSA1
产品状态 not for new design
英飞凌封装名称
PG-TO220-5
封装名 N/A
包装尺寸 400
包装类型 TUBE
湿度 NA
防潮包装 NON DRY
无铅 No
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:

产品状态 not for new design
英飞凌封装名称
PG-TO220-5
封装名 -
包装尺寸 400
包装类型 TUBE
湿度 NA
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
TLE8881TN 交流发电机控制 IC 是一款单片调节器，专为 12V 汽车多相交流发电机中的闭环电压控制而设计。它通过标准 LIN 接口与发动机管理或能源管理 ECU 通信，精确调节 10.6V 至 16V 之间的电池电压。该调节器无需通信接口，采用可自由调节的参数即可运行。

特性

  • 符合 AEC-Q100 标准
  • EEPROM 可进行客户特定调整
  • 全数字快速 PI 调节
  • 高端 DMOS，RDS(on) 为 60mΩ @ 25°C，可实现高达 12A 的励磁电流
  • LIN 1.3（数据链路层）
  • LIN 2.1（物理层）
  • 25°C 时典型待机电流为 60 µA（典型值）
  • 电池反接保护电压高达 -2.5V
  • 交流发电机 8kV ESD 保护
  • 负载响应控制 (LRC)
  • 占空比驱动的励磁绕组励磁电流，范围为 0 至 100%
  • 温度范围为 -40°C 至 175°C
  • 数字温度补偿

产品优势

  • 采用汽车工业标准封装PG-TO-220-5-12，带直引线
  • 经HKMC认证并发布

应用

图表

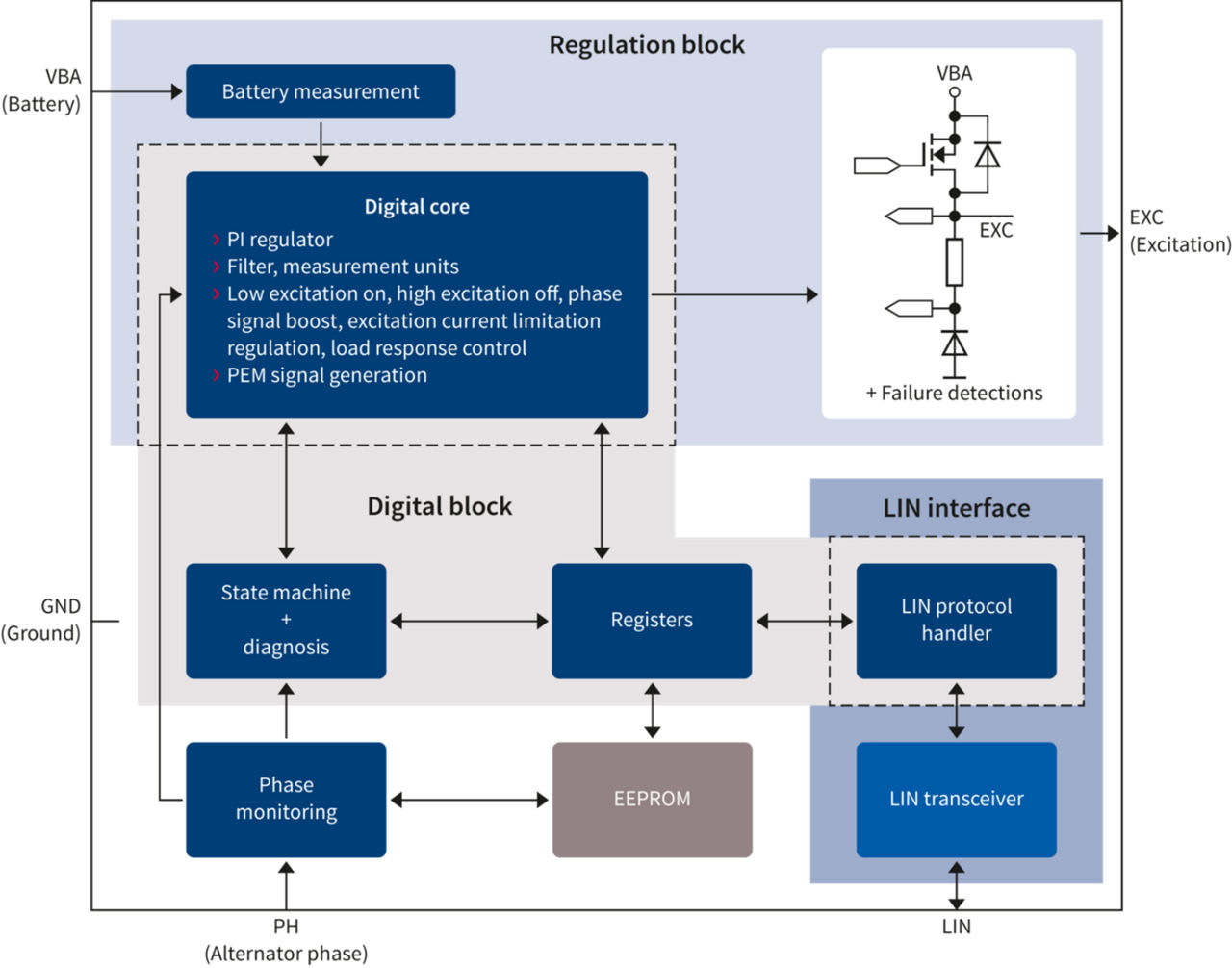

regulation block
regulation block
regulation block regulation block regulation block
×
